Cơ cấu dẫn hướng ti trượt kép và vít me GGP (Step motor 57)

Mã: ME-MS-16856 Danh mục: Thương hiệu:

1.650.000

  • Hành trình di chuyển: 200mm 300mm 400mm 500mm
  • Động cơ: Step 57
  • Vật liệu: Thép không gỉ và nhôm
  • Sử dụng vít me và 2 thanh trượt trụ tròn
  • Vít me vi 1605, ti trượt 10mm

Lưu ý: Sản phẩm chưa bao gồm động cơ (nếu muốn được lắp động cơ hoàn chỉnh vui lòng liên hệ)

Lưu ý: Giá bên dưới là đối với hành trình 100mm nếu muốn hành trình di chuyển lớn hơn giá sẽ cộng 250.000 VNĐ cho mỗi 100mm

Lưu ý: Sản phẩm chỉ sản xuất theo yêu cầu khách hàng (Hành trình di chuyển) nên sản phẩm sẽ không có sẵn, liên hệ & đặt trước để sản xuất.

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Cơ cấu dẫn hướng ti trượt kép và vít me GGP (Step motor 57)

Mã: ME-MS-16856 Danh mục: Thương hiệu:

1.650.000

  • Hành trình di chuyển: 200mm 300mm 400mm 500mm
  • Động cơ: Step 57
  • Vật liệu: Thép không gỉ và nhôm
  • Sử dụng vít me và 2 thanh trượt trụ tròn
  • Vít me vi 1605, ti trượt 10mm

Lưu ý: Sản phẩm chưa bao gồm động cơ (nếu muốn được lắp động cơ hoàn chỉnh vui lòng liên hệ)

Lưu ý: Giá bên dưới là đối với hành trình 100mm nếu muốn hành trình di chuyển lớn hơn giá sẽ cộng 250.000 VNĐ cho mỗi 100mm

Lưu ý: Sản phẩm chỉ sản xuất theo yêu cầu khách hàng (Hành trình di chuyển) nên sản phẩm sẽ không có sẵn, liên hệ & đặt trước để sản xuất.

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

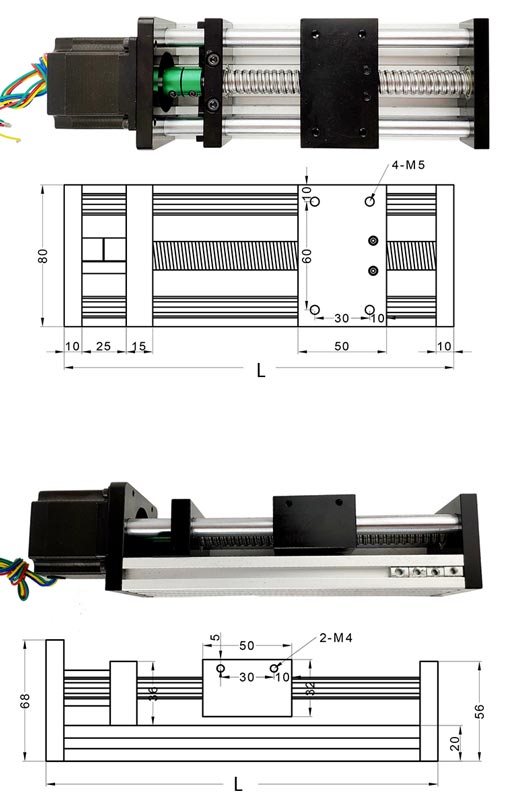

Cơ cấu ti trượt kép và vít me

Cơ cấu dẫn hướng là một cụm các chi tiết thường được sử dụng để thực hiện chuyển động tịnh tiến trên các trục đối với các loại máy móc trong công nghiệp. Bộ cơ cầu này giúp giảm thời gian thiết kế máy và module hóa các bộ phận trong máy móc nên dễ dàng trong việc sửa chữa và chuyên nghiệp hóa quy trình thiết kế máy

Những kỹ sư thiết kế máy chỉ cần sử dụng tất cả những thông số mà bộ cơ cấu này mang lại để phục vụ tiếp tục cho quá trình thiết kế máy

2 ti trượt 1 vít me

1605-100mm là các thông số của loại sản phẩm này:

  • 16 là đại diện cho đường kính của trục vít me
  • 05 đại diện cho bước vít me (Khoảng cách con trượt di chuyển khi động cơ quay được 1 vòng)
  • 100 là hành trình tối đa của cơ cấu

Mặc định của sản phẩm sử dụng động cơ bước 57. Người sử dụng hoàn toàn có thể thay thế bằng động cơ bước 42 hoặc không sử dụng động cơ. Đường kính trục để gắng động cơ là 8mm nên hoàn sử dụng được cho bất kỳ loại động cơ nào: 42, 57, 86, Servo, động cơ AC

Đây là bộ cơ cấu dẫn hướng tùy biến rất cao và có thể sử dụng phối hợp nhiều bộ (Theo dạnh xếp chồng lên) để có được một hệ cơ cấu chuyển động tương đối theo nhiều trục tọa độ khác nhau

Thông số kỹ thuật

  • Model: 1605
  • Tốc độ: 40 mm/s – 100 mm/s
  • Sai số: 0.05mm
  • Khả năng chịu tải: 40kg (tải ngang) – 15kg (tải đứng)
  • Vật liệu: Nhôm
  • Động cơ: Step motor 57, tay quay
  • Hành trình di chuyển: 200mm 300mm 400mm 500mm





Đặc điểm sản phẩm

  1. Với thiết kế bao gồm 2 ti trượt và vít me bi công nghiệp. Kèm với đó là các part gá điều là kim loại được cố định trên thanh nhôm định hình đảm bảo độ bền và chắn chắn của sản phẩm
  2. Bề mặt gá động cơ được thiết kế theo đúng chuẩn của động cơ cơ bước 57, 42, servo 60
  3. Con trượt bi lót giữa ti trượt và part trượt, ở các đầu vít me bi đều sử dụng bạc đạn. Nên cơ cấu chuyển động rất mượt và êm
  4. Mặt dưới nhôm định hình được lắp sẵn cá đai ốc kẹp nên rất dễ dàng lắp ráp tùy biến cụm cơ cấu vào các bộ phận máy móc hay các chi tiết khác



cơ cấu dẫn hướng

cơ cấu trượt

Ứng dụng: Cơ cấu dẫn hướng được sử dụng trong các loại máy móc công nghiệp: Máy CNC, Máy công cụ, Robot, hệ thống phục vụ sản xuất, hệ thống nâng – vận chuyển.

Để sử dụng được cần phải có thêm driver điều khiển động cơ bước 57 và nguồn cấp điện. Ngoài ra người dùng có thể sử dụng kết hợp thêm các bộ phận khác như: Màng hình điều khiển, mạch điều khiển, cảm biến, công tắc hành trình

dẫn hướng
