Động cơ bước Hybrid 86 (step motor Có Encoder) & Driver

Quà tặng
Tặng kèm dây cáp Encoder dài 3m

Mã: ME-SM-17524 Danh mục: Thương hiệu:
Giảm giá: Giảm 10% khi mua từ 2 bộ trở lên

2.800.000

  • Momen xoắn: 8.5Nm, 12N.m
  • Loại động cơ: Step 86 (có encoder)
  • Driver điều khiển: BH860H
  • Tiết diện: 86mmx 86mm
  • Số vòng quay: 600-2000RPM

Loại động cơ :
8.5Nm-118mm
12Nm-156mm
Bỏ chọn

Liên hệ với Cửa Hàng Vật Tư

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Động cơ bước Hybrid 86 (step motor Có Encoder) & Driver

Mã: ME-SM-17524 Danh mục: Thương hiệu:
Giảm giá: Giảm 10% khi mua từ 2 bộ trở lên

2.800.000

  • Momen xoắn: 8.5Nm, 12N.m
  • Loại động cơ: Step 86 (có encoder)
  • Driver điều khiển: BH860H
  • Tiết diện: 86mmx 86mm
  • Số vòng quay: 600-2000RPM

Loại động cơ :
8.5Nm-118mm
12Nm-156mm
Bỏ chọn

Liên hệ với Cửa Hàng Vật Tư

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Momen xoắn8.5Nm
Chiều dài động cơ137MM
Đường kính trục14MM  (Then 5MM)
Số lượng trục1 trục
Dòng motor5.8A
Khả năng chịu nhiệtDưới 80°C
2 pha – 4 dâyRed wire A+, green wire A+, yellow wire B+, blue wire B-
Tín hiệu xung3.3V/5V/24V
Điện áp đầu vàoAC AC16-70V hoặc DC DC24-100V
Vi bước800-51200 subdivision

Động cơ bước 86 với encoder và Driver

Động cơ bước 86 Hyrid được thiết kế với bộ encoder, có chức năng hồi tiếp tín hiệu về driver. Từ đó giúp tăng độ chính xác, tốc độ và momen xoắn. Diver được sử dụng cũng là loại đặc biệt điều khiển động, vừa nhận tín hiệu từ encoder và xử lý xung để đảm bảo độ chính xác. Một số trượng hợp động cơ step 86 hybrid còn đi kèm với phanh từ giúp dừng độ ngột trong một số trường hợp khẩn cấp hoặc trong một số công việc cụ thể

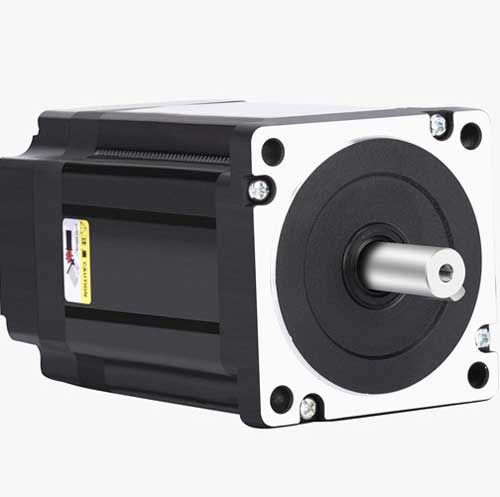

động cơ hybrid 86

ứng dụng động cơ step 86 hybrid

Trong một số trường hợp người kỹ sư thiết kế máy muốn sử dụng động cơ bước 86 nhưng yêu cầu tốc độ cao, chính xác và không bị trượt bước trong quá trinh hoạt động, lựa chọn động cơ hybrid 86 là phù hợp nhất. Thay vào đó không phải tốn kém quá nhiều chi phí để sử dụng động cơ servo.

Ưu điểm động cơ

  1. Tỏa nhiệt thấp, hiệu suất cao (Tại điểm dừng, dòng điện gần như là 0 và không có thiệt động được tỏa ra)
  2. Vận hành mượt và chính xác (Thuật toán điều khiển dòng điện và tín hiệu hồi tiếp từ encoder, Lực hãm bởi từ trường được sinh ra ở mức thấp nhất)
  3. Tốc độ cao (Công nghệ điều khiển theo cơ chế servo giúp động có tạo ra được momen xoắn lớn, phù hợp với các hệ thống chấp hành phản ứng nhanh, động cơ có thể đạt đến tốc độ từ 600 vòng/phút – 2000 vòng/phút).
  4. Ứng dụng trong thực tế: Các máy CNC đục gỗ vi tính, máy hàng, máy cắt, máy đóng gói, máy Laser, máy kéo dây, máy uồn ống kim loại và rất nhiều các thiết bị điện khác.
step 86 hybrid
driver HB860H điều khiển động cơ

Cấu tạo

  • Kích thước tiết diện: 86mm x 86mm
  • Tổng chiều dài động cơ: 138mm – 176mm
  • Momen xoắn: 8.5Nm – 12N.m
  • Chiều dài trục: 34mm
  • Kích thước then: 5mmx5mmx25mm
  • Số vòng quay cực đại: 2000 vòng/phut
  • Chiều dài dây dẫn: 3m

Dây điện được sử dụng cho động động cơ và encoder đều là loại dây mềm dẻo, khả năng dẫn điện rất tốt. Tuổi tho của dây đạt đến mức 10 triệu giờ. Trong quá trình máy hoạt động, dây thường xuyên vị bẻ cong và duỗi ra nhưng vẫn đảm bảo được độ bền.

thông số kỹ thuật

Ứng dụng: Động cơ servo hybrid 85 chuyên sử dụng cho các mục đích yêu cầu độ chính xác trong quá trình vận hành: Máy CNC router, Plasma, Laser, trục dẫn hướng tuyến tính XY, máy công cụ, máy cắt

Thông số kỹ thuật

Động cơ 86HSE8.5Nm

  • Đường kính trục động cơ: 14mm (Có then 5mm)
  • Tốc độ: 1000v/p – 2000v/p
  • Momen xoắn cực đại: 8.5Nm
  • Dòng điện motor: 5.8A
  • Góc bước: 1.8 độ
  • Dây step (2 pha – 4 dây): red wire A+, green wire A+, yellow wire B+, blue wire B-
  • Nhiệt độ hoạt động: dưới 85°C

Driver HBS86H

  • Điện áp: AC18V – 70V hoặc DC24V – 100V
  • Tín hiệu xung: 3.3V,5V,24V
  • Subdivision: 800 – 51200
  • Tần số xung lên đến: 200KHZ
  • Driver được tích hợp DSP chip, sử dụng điều khiển động cơ bước vòng kín (closed-loop)
