Driver TMC2208 V1.2 điều khiển động cơ bước

Mã: DIY-3DP-17001 Danh mục: Thương hiệu:

150.000

  • Điện áp: 4.75V – 36V
  • Vi bước: 16 – 256
  • Dòng điện: 2.0A
  • Điều khiển động cơ bước
  • Sử dụng phổ biến cho máy in 3D

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Driver TMC2208 V1.2 điều khiển động cơ bước

Mã: DIY-3DP-17001 Danh mục: Thương hiệu:

150.000

  • Điện áp: 4.75V – 36V
  • Vi bước: 16 – 256
  • Dòng điện: 2.0A
  • Điều khiển động cơ bước
  • Sử dụng phổ biến cho máy in 3D

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

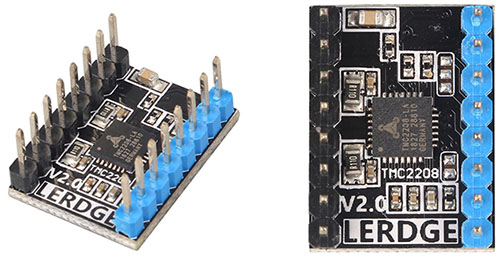

Driver TMC2208 chuyên dùng cho máy in 3D

Driver TMC2208 V2.1 được sử dụng rất nhiều trong các máy in 3D, máy khắc laser, máy CNC mini. Chịu được dòng điện 1.4A và cực đại lên đến 2.0A, điện áp trong khoảng từ 4.75V – 36V, 256 vi bước.

Loại Diver này cao cấp hơn các loại diver khác thường được dùng để điều khiển động cơ bước: A4988, DRV8825.

Nếu so sánh với loại TMC2100 thì loại TMC2208 sẽ tỏa nhiệt ít hơn. TMC2208 nóng lên khi dòng điện đạt 0.8A và TMC2100 nóng lên khi dòng điện đạt 0.5A.

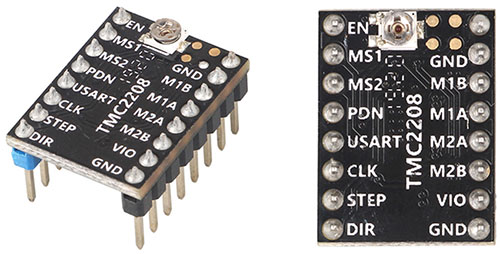

cổng kết nối

Bộ sản phẩm bao gồm:

  • 1 Driver TMC2208
  • 1 đầu tản nhiệt
  • 1 tua vít (Tặng kèm)

đầu tản nhiệt cho driver tua vít tặng kèm

Ưu điểm của TMC2208

  • Công nghệ StealthChops (Ultra-quiet) có thể điều khiển động cơ làm việc cực kỳ êm (Tiến ồn của động cơ dưới 10DB), tiếng ồn sẽ thấp hơn những loại driver truyền thống
  • Chế độ SpreafCycle băm xung PWM tự động cấu hình độ trễ trước khi động cơ nhanh và chậm. Không có giai đoạn biến đổi khi sóng vượt 0. Giảm thiểu những biến động về dòng điện và momen và làm cho dòng điện gần với dạng dóng hình sin. SpreadCycle PWM giúp động cơ chạy mượt hơn
  • Với đầu tản nhiệt lớn giúp diver giải nhiệt tốt hơn và làm việc ổn định hơn (Lưu ý không nên bỏ đầu tản nhiệt khi sử dụng driver TMC2208)
linh kiện máy in 3d
linh kiện máy in 3d

Một số lưu ý khi sử dụng

  • Phải cắm đầu tản nhiệt trực tiếp vào PCB (Lưu ý: Cắm đúng chiều nếu không sẽ gây ra hiện tượng đoản mach)
  • Nếu muốn thay thế driver A4988 bằng TMC2208 thì cần phải điều chỉnh lại firmware hoặc điều chỉnh kết nối với động cơ

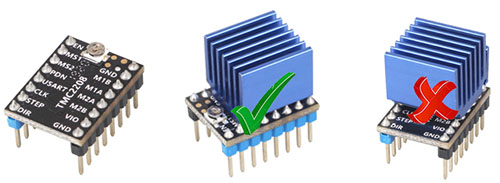

lắp tản nhiệt
Cách lắp tản nhiệt vào driver đúng cách
