Hộp giảm tốc hành tinh – động cơ bước 57

Quà tặng

Mã: ME-SM-16191 Danh mục: Thương hiệu:

980.000

  • Sử dụng cho động cơ step 57
  • Đường kính trục hộp số: 14mm (có then)
  • Đường kính trục động cơ: 6.35mm, 8mm
  • Hệ bánh răng hành tinh
  • Tỉ số truyền: 1:5 – 1:10

Lưu ý: Với mỗi hộp giảm tốc sẽ đi kèm một đầu chuyển để kết nối trục động cơ bước với hộp giảm tốc

Tỉ số truyền :
1:5
1:10
Bỏ chọn

Liên hệ với Cửa Hàng Vật Tư

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Hộp giảm tốc hành tinh – động cơ bước 57

Mã: ME-SM-16191 Danh mục: Thương hiệu:

980.000

  • Sử dụng cho động cơ step 57
  • Đường kính trục hộp số: 14mm (có then)
  • Đường kính trục động cơ: 6.35mm, 8mm
  • Hệ bánh răng hành tinh
  • Tỉ số truyền: 1:5 – 1:10

Lưu ý: Với mỗi hộp giảm tốc sẽ đi kèm một đầu chuyển để kết nối trục động cơ bước với hộp giảm tốc

Tỉ số truyền :
1:5
1:10
Bỏ chọn

Liên hệ với Cửa Hàng Vật Tư

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Hộp số hành tinh động cơ bước 57

Hộp giảm tốc sử dụng hệ thống bánh răng hành tinh để thay đổi tốc độ của đầu ra cho phù hợp với với nhu cầu. Sử dụng cho các động cơ bước (Step motor) 57 cho mục đích giảm tốc độ và tăng momen xoắn động cơ, thường được sử dụng trong robot công nghiệp, cơ cấu máy

hộp giảm tốc động cơ bước 57

Không chỉ sử dụng cho động cơ step mà hộp giảm tốc còn được dùng cho một số loại động cơ khác: AC Servo, động cơ dùng trong thủy lực

Các bánh răng kim loại, ăn khớp chính xác, đã được bôi trơn để giảm ma sát trong quá trình hoạt động và đồng thời bảo vệ tuổi thọ của hệ bánh răng hành tinh. Với hệ bánh răng hành tinh giúp đảm bảo độ chính xác trong quá trình truyền động, không có khoảng hành trình chết (tải trước)

Đặc điểm kỹ thuật của hộp giảm tốc hành tinh

  • Độ chính xác cao, sinh nhiệt thấp
  • Chịu được tải lớn, rung động thấp
  • Hiệu suất cao hoạt động cao, Tuổi thọ cao
  • Rất dễ dàng trong việc lắp ráp và sử dụng.
  • Không có khoảng hành trình chết (Tải trước)
  • Bánh răng kim loại được gia công chính xác
  • Vỏ được đúc nguyên khối và gia công CNC ở những bề mặt lắp ráp
  • Giữa các bánh răng ăn khớp có loại mỡ kỹ thuật chuyên dụng
    hộp giảm tốc bánh răng hành tinh
    Hộp số sử dụng hệ bánh răng hành tinh

Hộp số hành tinh này với tỉ số truyền 1:5, 1:10 nên thường được sử dụng cho các mục đích cần momen xoắn lớn, tính ổn định và chính xác: Robot công nghiệp, Robot arm, máy cắt plasma, máy cnc 4 trục – 5 trục.

Thông số kỹ thuật

  • Tỉ số truyền: 1:5, 1:10
  • Hiệu suất: 98%
  • khoảng hở răng: < 15arcmin
  • Khối lượng: 0.8kg

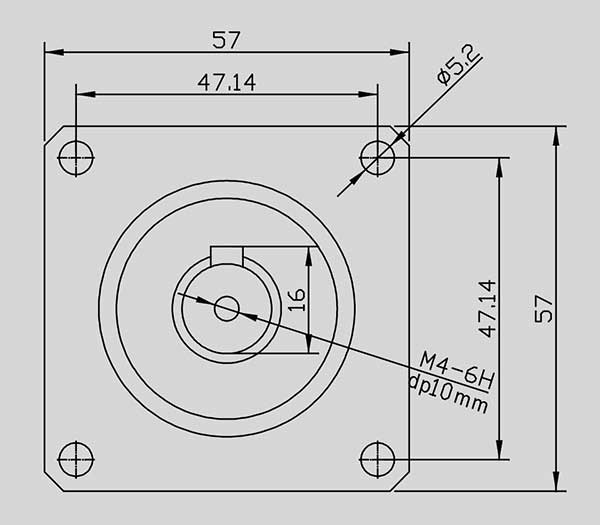

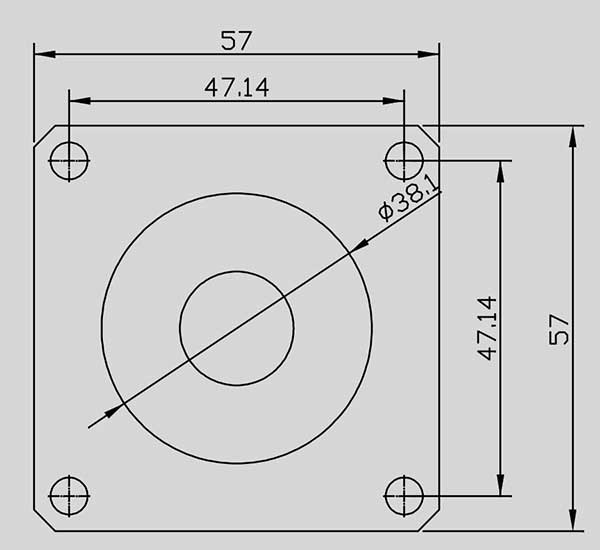

bản vẽ hộp giảm tốc
bản vẽ hộp giảm tốc

bản vẽ hộp giảm tốc

hộp số động cơ bước 57
