Module dẫn hướng tuyến tính DS45 – 60 dây đai, ròng rọc

Mã: ME-MS-17443 Danh mục: Thương hiệu:

1.900.000

  • Hành trình: 200mm – 3000mm
  • Dây đai, ròng rọc
  • Động cơ bước, hybrid, servo
  • Tốc độ cao, chính xác
  • DS45:  Tiết diện 45mm x 45mm
  • DS60: Tiết diện 60mm x 60mm

Lưu ý: Sản phẩm không bao gồm động cơ | Yêu cầu hành trình khác vui lòng liên hệ

Loại sản phẩm :
DS45 - 500
DS45 - 1000
DS60 - 500
DS60 - 1000
Bỏ chọn
  • Hotline: 032 635 4641 (Nhấn Để Gọi)
  • Zalo: 0326354641
  • Địa chỉ: 465 Xô Viết Nghệ Tĩnh, Bình Thạnh, TP.HCM

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Cơ cấu trượt dẫn hướng tuyến tính

Module cơ cấu trượt dẫn hướng DS45 sử dụng dây đai giúp nó chuyện với tốc độ cao hơn rất nhiều so với các cơ cấu sử dụng vít me bi dẫn hướng. Cơ cấu trượt tuyến tính DS45 thường dùng đi kèm với các sản phẩm: Động cơ bước, Động cơ bước hybrid, động cơ servo, các loại cảm biến

Cụm cơ cấu này có thể sử dụng kèm với những thiếc bị: cảm biến, công tắc hành trình,… để phù hợp với nhiều mục đích trong các hệ thống sản xuất. Với đặc điểm tốc độ cao giúp nó có thể sử dụng trong các hệ thống chụp time-lapse, đo lường, di chuyển đồ vật, kéo dây – đường ống,…

bộ cơ cấu trượt DS45

Cấu tạo tổng thể bao gồm

  • Dây đai cao cấp (đồ bền cao)
  • Ròng rọc
  • Cụm khung làm giá đỡ
  • Khớp nối trục động cơ
  • Cụm con trượt
  • Khung nhôm định hình

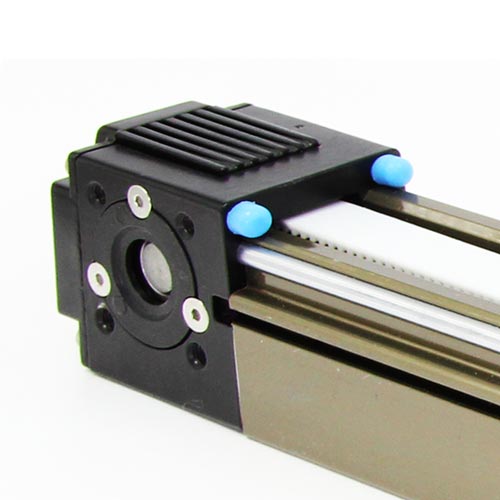

đầu trục

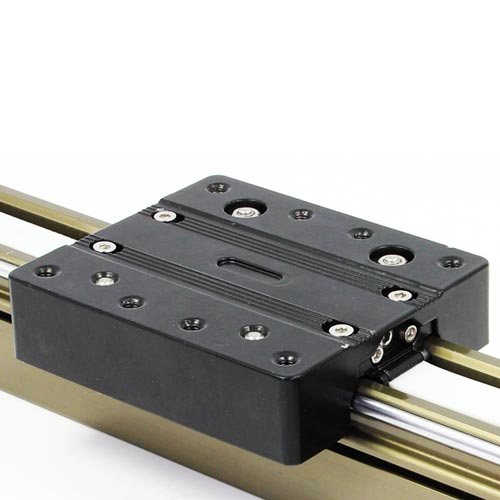

con trượt

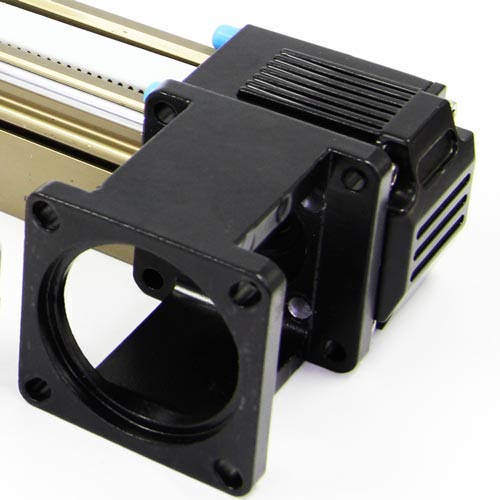

gá động cơ

Đặc điểm sản phẩm

  • Tốc độ cao, chính xác
  • Có thể phối hợp để tạo thành hệ trục Z, Y, X
  • Phù hợp nhiều loại động cơ bước
  • Tiện lợi, ứng dụng đa năng

trượt tuyến tính

Thông số kỹ thuật

  1. Khả năng tải trọng: 150N
  2. Momen: 0 ~ 3N.m
  3. Dây đai: HTD3m (Rộng 15mm)
  4. Số răng ròng rọc: 24 răng
  5. Độ thẳng / độ xoắn: <= 0.03/300mm
  6. Tiết diện: 45mm x 45mm | 60mm x 60mm
  7. Chiều dài hành trình: 500mm – 3000mm
  8. Vật liệu khung: Nhôm hợp kim
  9. Vật liệu dây đai: PU và vành đai thép

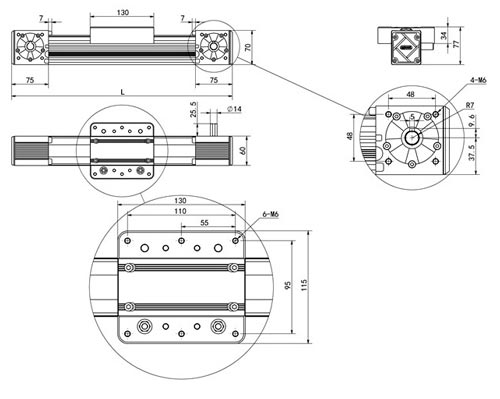

bản vẽ kỹ thuật
Kích thước loại DS60

bản vẽ kỹ thuật
