Vít me bi SFU1605 công nghiệp

Quà tặng

Mã: ME-BE-17880 Danh mục: Thương hiệu:

360.000

  • Đường kính trục vít me: 16mm
  • Bước vít: 5mm
  • Vật liệu: CF53
  • Đã được gia công tiện 2 đầu và tiện ren
  • Chuyên dùng cho máy CNC, máy gia công, máy công nghiệp

Lưu ý: 1605 – 250: Vít me bi đường kính 16mm, bước 5mm, chiều dài 250mm

Model :
1605 - 250
1605 - 350
1605 - 450
1605 - 550
1605 - 650
1605 - 750
Bỏ chọn

Liên hệ với Cửa Hàng Vật Tư

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Vít me bi SFU1605 công nghiệp

Mã: ME-BE-17880 Danh mục: Thương hiệu:

360.000

  • Đường kính trục vít me: 16mm
  • Bước vít: 5mm
  • Vật liệu: CF53
  • Đã được gia công tiện 2 đầu và tiện ren
  • Chuyên dùng cho máy CNC, máy gia công, máy công nghiệp

Lưu ý: 1605 – 250: Vít me bi đường kính 16mm, bước 5mm, chiều dài 250mm

Model :
1605 - 250
1605 - 350
1605 - 450
1605 - 550
1605 - 650
1605 - 750
Bỏ chọn

Liên hệ với Cửa Hàng Vật Tư

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Vít me bi công nghiệp

Vít me bi SFU được sử dụng rất nhiều trong các loại máy móc mini, máy công nghiệp hoặc dây chuyển – hệ thống sản xuất, máy CNC, máy công cụ. Sản phẩm được gia công chính xác, các bề mặt tiếp xúc nhau đều được xử lý nhiệt để đảm bảo tăng độ cứng, tăng tuổi thọ.

Cấu tạo bao gồm 2 thành phần chính: Vít dẫn hướng và đai ốc trượt. Trong đai ốc trượt có các viên bi nhỏ di chuyển tuần hoàn theo một quỹ đạo cố định trong quá trình vít me bi chuyển động. Đường kính trục ví me, bước và hành trình sẽ quyết định đến kích thước tổng thể.

Vít me được tiện ở 2 đầu và tiền ren để vặn cố định khi sử dụng kèm với các loại gối đỡ trục. Ngoài ra ở 2 đầu của đai ốc trượt được che đậy để đảm bảo không bị bụi bám vào bên trong.

bản vẽ vít me bi

Thông số kỹ thuật

  • Khả năng tải (động): 780Kgf
  • Khả năng tải (tĩnh): 1790kgf
  • Độ cứng bề mặt: 20Kgf/um
  • Đường kính trục vít me: 16mm
  • Bước: 5mm
  • Đường kính bi: 3.173mm
  • Độ chính xác lắp ráp: 0.01mm
  • Vật liệu: CF53

vít me bi SFU

Vít me bi thường đi dùng kem với các loại khớp nối trục, gối đỡ BKBF, gối đỡ trục TBK và áo vít me. Chính vì thế khi thiết kế, lựa chọn vật tư cần chọn đúng bộ để đảm bảo phù hợp kích thước

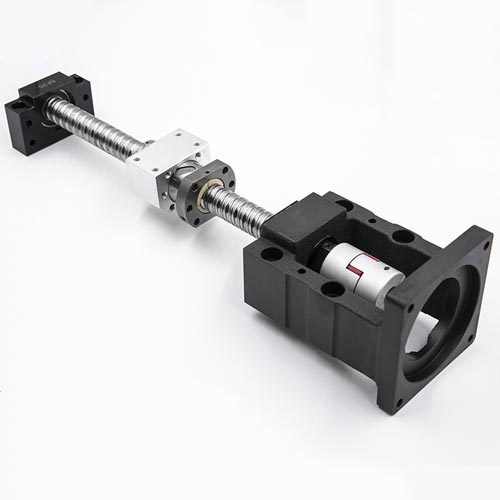

gối đỡ TBK

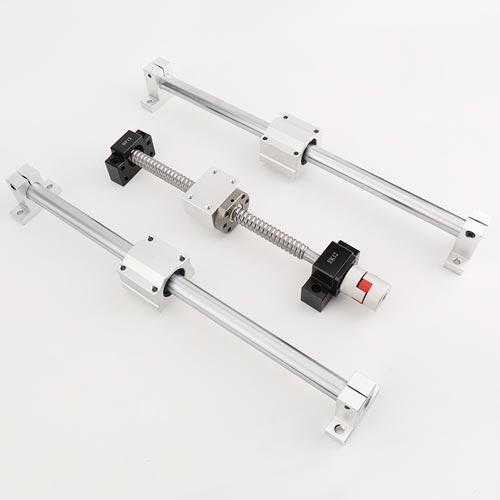

gối đỡ BK
