Bánh xe mecanum đường kính 60mm – trục 8mm

Quà tặng

Mã: ME-WH-17206 Danh mục: Thương hiệu:

1.200.000

  • Đường kính ngoài: 60mm
  • Đường kính trục: 8mm
  • Chiều dày: 32mm
  • Khả năng chịu tải: 10kg
  • Khối lượng: 0.35kg

Lưu ý: Sản phẩm được bán theo bộ (1 bộ gồm 4 bánh xe)

Liên hệ với Cửa Hàng Vật Tư

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Bánh xe mecanum đường kính 60mm – trục 8mm

Mã: ME-WH-17206 Danh mục: Thương hiệu:

1.200.000

  • Đường kính ngoài: 60mm
  • Đường kính trục: 8mm
  • Chiều dày: 32mm
  • Khả năng chịu tải: 10kg
  • Khối lượng: 0.35kg

Lưu ý: Sản phẩm được bán theo bộ (1 bộ gồm 4 bánh xe)

Liên hệ với Cửa Hàng Vật Tư

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Bánh xe mecanum di chuyển đa hướng

Bánh xe mecanum dùng cho các nhu câu di chuyển theo nhiều phương: đi thẳng, đi ngang, đi theo phương chéo và xoay tròn. Có khớp nối tích hợp trực tiếp nên rất khó bị trượt, các bánh lăn bằng cao su được cải thiện về độ bám trên bề mặt. Sử dụng cho các loai robot thông minh hay các loại xe di chuyển đa hướng khác nhau

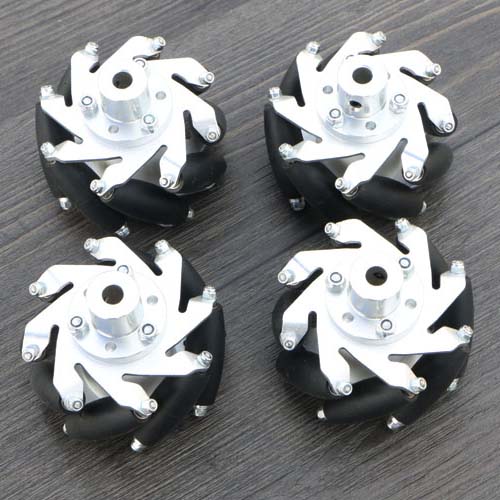

bánh xe mecanum 60mm
Đường kính ngoài 60mm

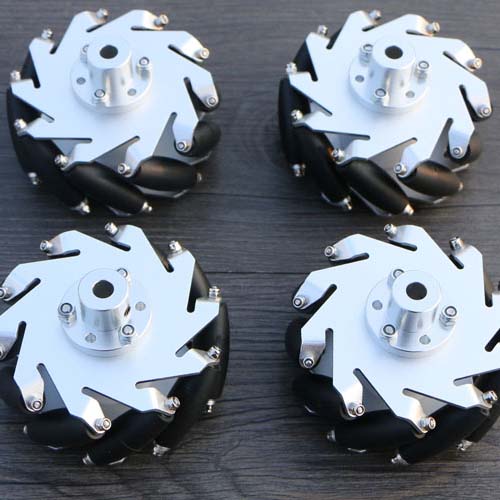

bánh xe mecanum 75mm
Đường kính ngoài 75mm

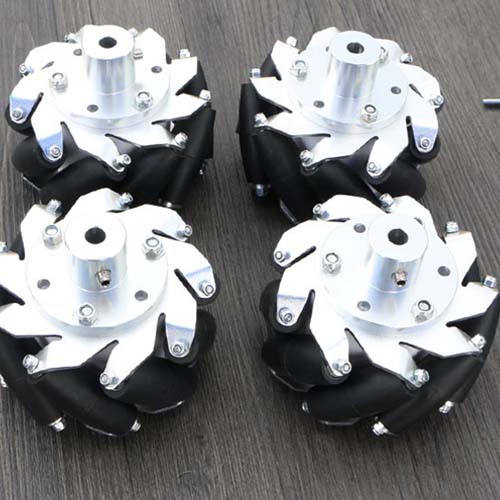

bánh xe mecanum 100mm
Đường kính ngoài 100mm

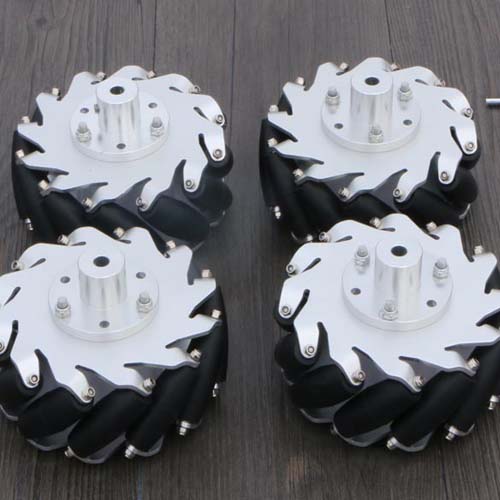

bánh xe mecanum 127mm
Đường kính ngoài 127mm

Trên bộ phận khớp nối trục có sẵn các vít lục giác để cố định trục, với những loại có đường kính trục lớn (từ 10mm trở lên) sẽ có thêm phần rãnh then để gài chốt then vào khi lắp trục đảm bảo chịu được tải lớn và momen lớn

Một số đặc điểm của sản phẩm

  1. Với số lượng là 8 con lăn và có kích thước lớn, hơn nữa được cải thiện về độ bám bề mặt nên rất khó để bị trượt
  2. Phần khung bánh xe được làm từ vật liệu nhôm hợp kim nên đảm bảo nhẹ, chắc chắn và chịu được tải lớn

Thông số kỹ thuật

  • Khối lượng: 0.35kg
  • khả năng tải: 10kg
  • Bề dày bánh xe: 32mm
  • Số lượng con lăn trên mỗi bánh xe: 8
  • Đường kính trục: 8mm
  • Đường kính bánh xe mecanum : 60mm
  • Vật liệu: Nhôm hợp kim

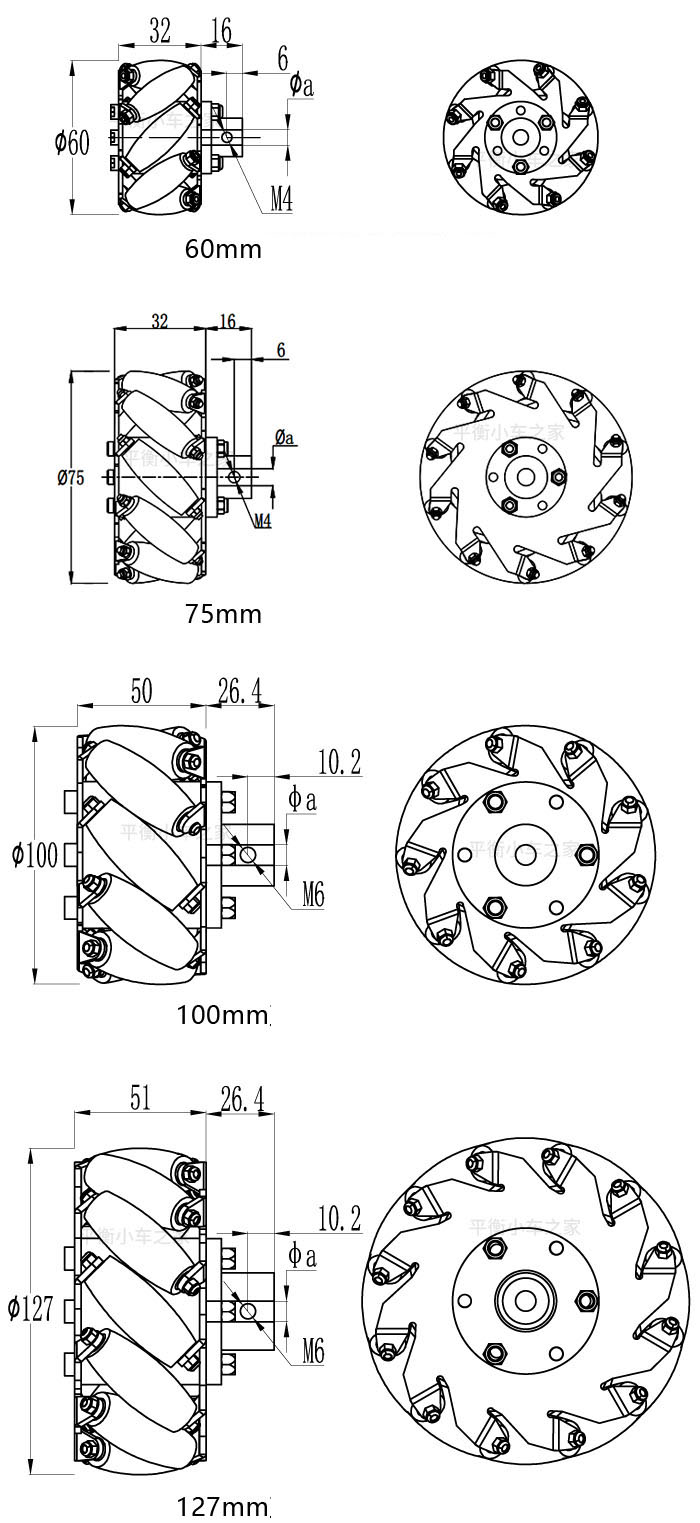

bản vẽ kỹ thuật bánh xe mecanum
Thông số kích thước và bản vẽ kỹ thuật

Nguyên lý hoạt động

Đây là loại bánh xe đặt biệt giúp xe có thể di chuyển theo phương ngang, chéo, xoay tròn, thẳng về phía trước (nói chung là đa phương). Để có thể di chuyển được nhu vậy là nhờ vào 4 bánh xe có cấu tạo đặt biệt, gồm nhiều con lăn nhỏ được lắp lệch góc 45 độ so với phương của trục bánh xe. 4 cặp bánh xe mecanum được lắp theo kiểu (2 trái – 2 phải).

Quá trình di chuyển cần nhiều đến lực ma sát trượt nên bánh xe rất dễ bị mòn (đặc biệt trên các bề mặt gồ ghề sẽ nhanh mòn hơn) nên những con lăn được làm từ cao su chất lượng cao

nguyên ly di chuyển các hướng của bánh xe mecanum
Nguyên lý di chuyển các hướng
