Xi lanh điện hành trình 100 – 1200mm (Động cơ DC – 12V 24V)

Thương hiệu: OEM

870.000₫

  • Động cơ DC
  • Điện áp cấp vào động cơ: 24V, 12V, 36V, 48V
  • Hành trình: 100mm – 1200mm
  • Ứng dụng: cơ cấu nâng hạ, các kết cấu đóng mở tự động
Lưu ý: Nếu khách hàng cần các loại không có trong phần lựa chọn bên dưới, có thể liên hệ để được hỗ trợ
(Available)
Số lượng

Mã sản phẩm:

Danh mục: Cơ cấu máy

Sản phẩm liên quan
so sánh xi lanh điện

Cửa Hàng Vật Tư chỉ phân phối các loại xi lanh điện công nghiệp: Tuổi thọ cao, bền, ổn định, chịu tải lớn, công suất thực



Mã sản phẩmTR-A02B
Điện áp
  • 24V - DC
  • 12V - DC
Khả năng chịu tải
  • 1500N (Với tốc độ 7mm/s)
  • 800N (Với Tốc Độ 15mm/s)
Tốc độ7mm/s - 40m/s
Hành trình di chuyển Customize
Công tắt hành trìnhĐã tích hợp bên trong
Nhiệt độ môi trường phù hợp-15°C ~ 45°C
Bảo vệIP65
Bộ điều khiểnRemote điều khiển từ xa

Xy lanh điện động cơ DC

Đây là một sản phẩm rất phù hợp để tích hợp vào các hệ thống nâng đẩy cần lực nhỏ. Hoàn toàn có thể thiết kế ghế nâng tự động, hệ thống nâng hàng hóa, băng ca có hệ thống nâng, thiết kế cửa tự động đóng mở, các nắp đậy với chức năng tự động đóng mở và hàng loạt các sản phẩm DIY khác.

Hệ thống này đã được thiết kế rất tối ưu và tiện lợi trong việc lắp ráp và sử dụng, ở phần chân của thiết bị và phần đầu của piston có sẵn lỗ để người sử dụng cố định, liên kết với các bộ phận khác.

Đây là một sản phẩm hoàn toàn để thay thế các hệ thống piston thủy lực hoặc piston khí nhu cầu không cần nâng đẩy khối lượng lớn.

xi lanh điện

piston điện

Cấu tạo của Xi lanh điện

Sản phẩm xi lanh điện được thiết kế bao gồm 3 phần: Động cơ DC, bộ phận piston đẩy bên trong và bộ truyền gồm nhiều bánh răng ăn khớp với nhau. Động cơ DC sử dụng nguồn điện 12V, 24V, 48V cung cấp momen cho piston thông qua bộ truyền bánh răng. Momen sau khi đi qua bộ truyền bánh răng sẽ tăng lên rất lớn giúp piston bên trong có thể nâng được các vật có khối lượng lớn.

Ống Piston bên trong là trục vít me, giúp chuyển đổi chuyển động quay thành chuyển động tịnh tiến. Tuỳ vào các thông số: tốc độ, khả năng chịu tải sẽ quyết định đến tỉ số giảm tốc của bộ truyền bánh răng, kích thước vít me và bước.

bản vẽ xi lanh điện

Thông số kỹ thuật chung

  • Vật liệu bề mặt vỏ: Hợp kim nhôm
  • Hệ thống bánh răng giảm tốc làm bằng kim loại
  • Có thể dừng piston ở bất kỳ vị trí nào trong giới hạn hành trình
  • Tùy thuộc vào lực nâng và điện áp cấp vào sẽ cho ra những tốc độ khác nhau khi piston khi chuyển
  • Bên trong xi lanh điện tích hợp cảm biến hành trình
  • Có thể sử dụng kèm bộ điều khiển tử xa (Remote)

Lực nâng và tốc độ được được liên hệ thông qua các biểu đồ bên dưới. Lực nâng tỉ lệ nghịch với tốc độ của xilanh điện

xi lanh điện

Biểu đồ quan hệ giữa dòng điện và khả năng chịu tải



xi lanh điện

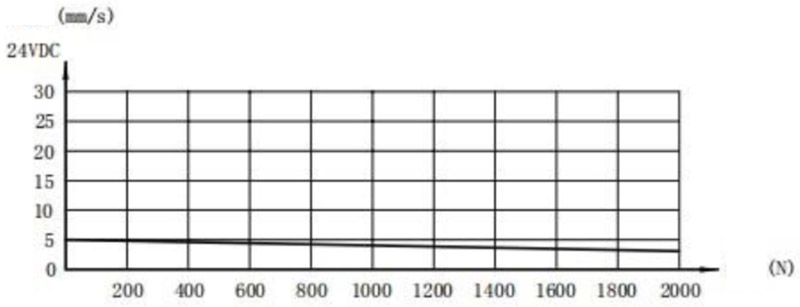

Biểu đồ quan hệ giữa khả năng chịu tải và vận tốc di chuyển trục


Một số ứng của của Pison đẩy động cơ DC

ứng dụng piston đẩy

ứng dụng piston đẩy
