Động cơ Step 42 có Encoder & Driver HB808

Quà tặng

Mã: ME-SM-17151 Danh mục: Thương hiệu:

1.480.000

  • Step 42 có Encoder hồi tiếp
  • Momen xoắn: 0.7Nm
  • Đường kính trục: 5mm
  • Driver Servo HB808
  • Độ chính xác cao, không trượt bước
  • Động cơ chạy êm, không gây tiếng ồn

Liên hệ với Cửa Hàng Vật Tư

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Động cơ Step 42 có Encoder & Driver HB808

Mã: ME-SM-17151 Danh mục: Thương hiệu:

1.480.000

  • Step 42 có Encoder hồi tiếp
  • Momen xoắn: 0.7Nm
  • Đường kính trục: 5mm
  • Driver Servo HB808
  • Độ chính xác cao, không trượt bước
  • Động cơ chạy êm, không gây tiếng ồn

Liên hệ với Cửa Hàng Vật Tư

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Step 42 có encoder hồi tiếp

Động cơ bước 42 đi kèm với encoder cần phải sử dụng loại diver HB808C hoặc các loại khác tương đương. Trong những trường hợp cần độ chính xác cao thì việc sử dụng loại động cơ bước này là phù hợp nhất. Tín hiệu sẽ của động cơ (vị trí và vận tốc) sẽ được hồi tiếp về mạch điều khiển từ đó mạch sẻ xử lý để đảm bảo độ độ chính xác cao nhất

Dây điện cho động cơ bước và encoder đều là loại dây mềm và có tuổi thọ cao. Với đặc điểm dây dẫn như vậy nên rất phù hợp cho những trường hợp cần phải chuyển động nhiều (uốn cong theo nhiều hướng): Máy khắc, robot. Động cơ có 4 dây (A_, A-, B+, B-) và Encoder có 6 dây (EB+, EB-, EA+, EA-, EGND, VCC)

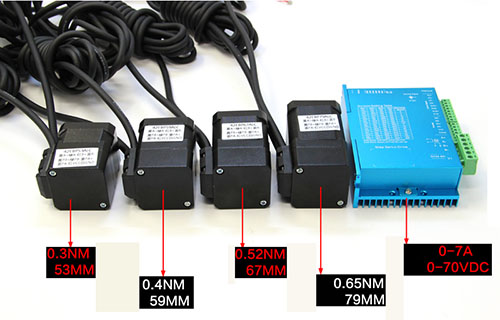

các loại động cơ bước 42

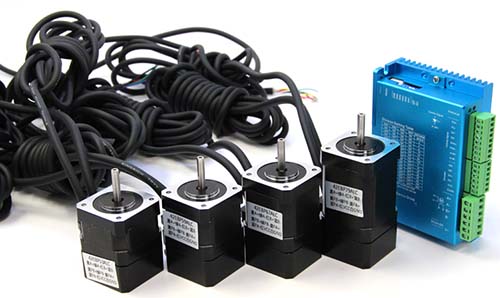

servo hybrid step 42

Thông số Driver HB808C

  • Điện áp hoạt động: 16 – 70VDC
  • Tín hiệu xung: 5V – 24V
  • Số vòng quay tối đa: 1000 vòng
  • Điều khiển 32bit DSP
  • Điều khiển thông qua việc định tuyến và vận tốc
  • Sử dụng cho động cơ 42-60
  • Tần số xung lên đến 300KHz
  • Tích hợp RS232 và hỗ trợ thiết bị đầu cuối PC
  • Chức năng phụ: Bạo vệ quá dòng, quá áp
  • Điều khiển động cơ chạy mượt và êm hơn, tiếng ồn thấp và hiệu quả cao

kích thước

Đặc điểm động cơ

  • Đường kính trục: 5mm
  • Momen xoắn: 0.55Nm – 0.7Nm
  • Dòng điện: 1.7A
  • Tốc độ không tải: 2000 vòng
  • Động cơ 2 pha, góc thước: 1.8 độ
  • Định vị chính xác, không bị trượt bước (ngay cả khi chịu tác động từ các lực bên ngoài)

bản vẽ kỹ thuật
