Động cơ bước Hybrid Servo 86 (Có Encoder hồi tiếp) - Driver HBS86H

Thương hiệu: PFDE

2.684.000₫

  • Động cơ: 86HSE
  • Driver điều khiển: HBS86H
  • Động cơ Hybrid Servo 86 (Hay còn gọi là động cơ bước closed-loop) là sản phẩm được chế tạo nhằm khắc phục hiện tượng mất bước ở động cơ bước, nhưng không phải tốn chi phí quá cao để chọn các loại motor AC Servo.

Bộ sản phẩm bao gồm 1 động cơ, 1 driver,  1 dây cáp encoder


Giá đã bao gồm thuế VAT, không bao gồm phí vận chuyển
(Available)
Số lượng

Mã sản phẩm: ME-SM-17524

Danh mục: Động cơ Servo - Step

Loại động cơHybrid Servo (Step Closed-loop) | Động cơ bước điều khiển vòng kín
Momen xoắn8.5Nm, 12Nm
Size động cơ86x86 (NEMA34)
Số vòng quayPhù hợp chạy với số vòng quay không quá 1000 vòng/phút (Số vong quay càng tăng thì momen tạo ra càng giảm) | Lưu ý: Động cơ có thể chạy đến 2000 vòng/phút (Trong điều kiện không tải, nhưng nhiệt lượng sinh ra rất lớn và momen rất thấp). Nên dùng động cơ AC Servo nếu cần tốc độ cao
Chiều dài động cơ137mm, 182mm
Đường kính trục14MM  (Then 5mm)
Số lượng trục1 trục
Dòng motor5.8A
Khả năng chịu nhiệtDưới 80°C
2 pha – 4 dâyRed wire A+, green wire A+, yellow wire B+, blue wire B-
Tín hiệu xung3.3V/5V/24V (không cần điện trở)
Điện áp đầu vàoAC16 - 70V hoặc DC24 - 100V (Khuyến nghị sử dụng điện AC để đạt hiệu suất hoạt động cao nhất)
Vi bước800 - 51200 subdivision
Đặc điểmTích hợp Encoder hồi tiếp tín hiệu về driver, Tối ưu xung điều khiển để chống mất bước
Độ phân giải Encoder1000 Lines
Phanh từPhanh từ sử dụng nguồn điện 24VDC - Phanh từ được tích hợp vào động cơ nhằm sử dụng cho các ứng dụng như: Dừng khẩn cấp, tự giữ khi bị mất điện hoặc khi tắt máy

Động cơ hybrid servo 86 và Driver HBS86

Động cơ Hybrid Servo 86 được thiết kế với bộ encoder, có chức năng hồi tiếp tín hiệu về driver, driver sẽ sử lý để cấp đủ xung cho động cơ, từ đó giúp tăng độ chính xác, tốc độ và momen xoắn, loại bỏ được nhược điểm mất bước trên step motor thông thường. Driver được sử dụng cũng là loại đặc biệt điều khiển động, vừa nhận tín hiệu từ encoder và xử lý xung để đảm bảo độ chính xác. Một số trượng hợp động cơ hybrid servo 86 còn đi kèm với phanh từ giúp dừng độ ngột trong một số trường hợp khẩn cấp hoặc trong một số công việc cụ thể.

động cơ servo hybrid
động cơ servo hybrid

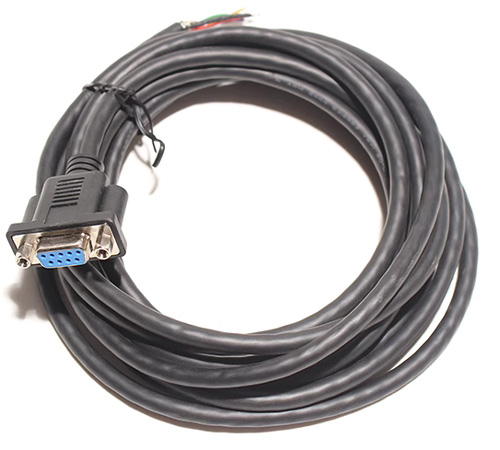

cap-encoder-dong-co-hybrid-servo
Dây cáp Encoder đi kèm

Trong một số trường hợp người kỹ sư thiết kế máy muốn sử dụng động cơ bước 86 nhưng yêu cầu tốc độ cao, chính xác và không bị trượt bước trong quá trinh hoạt động, lựa chọn động cơ hybrid 86 là phù hợp nhất. Thay vào đó không phải tốn kém quá nhiều chi phí để sử dụng động cơ AC Servo.

Ưu điểm động cơ

  1. Tỏa nhiệt thấp, hiệu suất cao (Tại điểm dừng, dòng điện gần như là 0 và không có thiệt động được tỏa ra)
  2. Vận hành mượt và chính xác (Thuật toán điều khiển dòng điện và tín hiệu hồi tiếp từ encoder, Lực hãm bởi từ trường được sinh ra ở mức thấp nhất)
  3. Tốc độ cao (Công nghệ điều khiển theo cơ chế servo giúp động có tạo ra được momen xoắn lớn, phù hợp với các hệ thống chấp hành phản ứng nhanh, động cơ có thể đạt đến tốc độ từ 600 vòng/phút – 2000 vòng/phút).
  4. Tích hợp encoder đảm bảo chống bị mất bước khi hoạt động ở tốc độ cao. Động cơ giá thành rẻ hơn rất nhiều so với các loại AC servo
  5. Có thể sử dụng kèm với các loại hộp giảm tốc hành tinh hoặc giảm tốc trục vít bánh vít khi cần tăng momen
  6. Dây điện được sử dụng cho động động cơ và encoder đều là loại dây mềm dẻo, khả năng dẫn điện rất tốt. Tuổi tho của dây đạt đến mức 10 triệu giờ. Trong quá trình máy hoạt động, dây thường xuyên vị bẻ cong và duỗi ra nhưng vẫn đảm bảo được độ bền.
PFDE vietnam
UỶ QUYỀN PHÂN PHỐI SẢN PHẨM THƯƠNG HIỆU PFDE TẠI VIỆT NAM
bản vẽ kích thước động cơ hybrid servo 86 8.5Nm
Bản vẽ động cơ Hybrid Servo 86 - 8.5Nm
kich-thuoc-dong-co-hybrid-86-12nm
Bản vẽ động cơ Hybrid Servo 86 - 12Nm

Ứng dụng:  Động cơ servo hybrid 86 chuyên sử dụng cho các mục đích yêu cầu độ chính xác trong quá trình vận hành: Máy CNC router, Plasma, Laser, trục dẫn hướng tuyến tính XY, máy công cụ, máy cắt điều khiển tự động, các dây chuyền sản xuất tự động, thiết bị y tế,….


Thông số kỹ thuật

Động cơ 86HSE8.5Nm và 86HSE12Nm

  • Đường kính trục động cơ: 14mm (Có then 5mm)
  • Tốc độ: 1000v/p – 2000v/p
  • Momen xoắn cực đại: 8.5Nm, 12Nm
  • Dòng điện motor: 5.8A
  • Góc bước: 1.8 độ
  • Dây step (2 pha – 4 dây): red wire A+, green wire A+, yellow wire B+, blue wire B-
  • Nhiệt độ hoạt động: dưới 85°C

Driver HBS86H

  • Điện áp: AC18V – 70V hoặc DC24V – 100V
  • Tín hiệu xung: 3.3V, 5V, 24V
  • Subdivision: 800 – 51200
  • Tần số xung lên đến: 200KHZ
  • Driver được tích hợp DSP chip, sử dụng điều khiển động cơ bước vòng kín (closed-loop)
bieu-do-momen-va-toc-do-1
Biểu đồ liên hệ giữa momen và tốc độ quay
máy tiện CNC nâng cấp động cơ bước 86 closed-loop
động cơ bước 86 closed-loop

Sơ đồ đấu dây động cơ và driver

Dây cho động cơ và driver HBS86
A+Đỏ
A-Xanh Green
B+Vàng
B-Xanh Blue
Dây cho encoder và driver HBS86
EB+Vàng
EB-Xanh lá cây
EA+Đen
EA-Xanh nước biển
VCCĐỏ
EGNDTrắng
Khập hàng động cơ
kiện hàng động cơ
đóng gói
