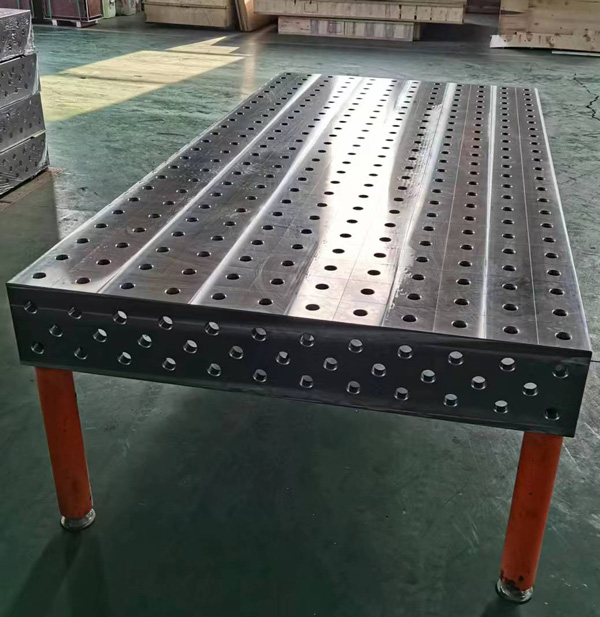

Bàn gá hàn công nghiệp - đồ gá hàn

38.800.000₫

  • Vật liệu: Gang
  • Ứng dụng: Gá phôi hàn, lắp ráp
(Available)
Số lượng

Mã sản phẩm:

Danh mục: Đồ gá

Loại sản phẩmBàn gá hàn 3D
vật liệuGang HT250 HT300
Kích thước ô vuông100mm x 100mm
Đường kính lỗ28.05mm - 28.2mm
Độ phẳng mặt bàn0.1/1000
Dung sai vị trí tâm lỗ0.03mm

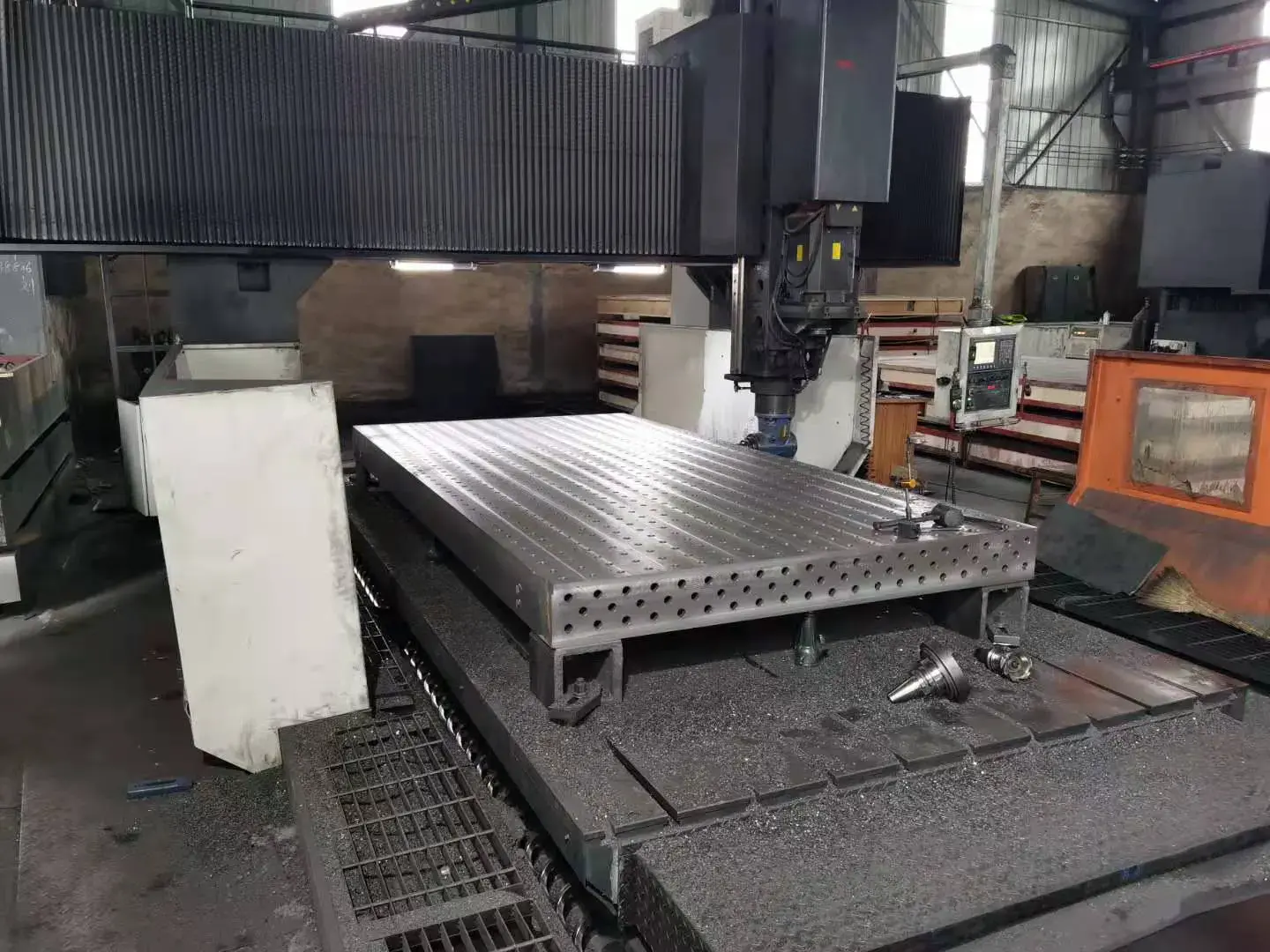

Gia côngĐúc, phay bề mặt
Ứng dụngGá kẹp phôi, lắp ráp máy móc

Bàn gá hàn 3D được chế tạo theo tiêu chuẩn và được gia công sẵn các lỗ trên mặt bằng phù hợp để lắp thêm các loại đồ gá kẹp phôi hoặc các loại công cụ khác. Đây là loại bàn chuyên được sử dụng cho việc hàn khung thép, bệ máy, bề mặt hoặc mài các bề mặt. Chính vì được gia công với độ chính xác cao nên có thể phù hợp sử dụng cho các mục đích hàn hoặc mài yêu cầu độ chính xác. Ngoài ra, nó còn được sử dụng để lắp ráp chi tiết máy.

Tính linh hoạt của bàn gá hàn được thể hiện ở đặc điểm có thể gá đặt được nhiều loại phôi có kích thước khác nhau, sử dụng kết hợp nhiều loại độ gá, việc lắp và tháo phôi được thực hiện rất nhanh chóng. Nhớ đó giảm thời gian gia công và sản xuất rất nhiều. Bàn được đúc nguyên khối từ vật liệu gang nên có độ cứng rất cao và chịu được tải trong lớn. Khi hàn sản phẩm với số lượng lớn có thể dùng kèm với robot hàn tự động để tăng năng suất.

Đặc điểm kỹ thuật

  • Bàn gá hàn không có các lỗ ren, thay vào đó sẽ sử dụng các đồ gá jig (zig). Giúp việc gá đặt phôi, chi thiết cơ khí nhanh chóng và linh hoạt hơn. (Sử dụng các chốt chữ T, chữ L, block vuông).
  • Người sử dụng có thể kết hợp một hoặc nhiều bàn gá hàn. Cũng như nhiều chi tiết đồ gá kẹp để cố định phôi. Nếu một người thợ quen việc sẽ thao tác rất nhanh và linh hoạt trong việc chọn lựa đồ gá kẹp.
  • Mặt bàn có độ phẳng cao, các chi tiết kẹp gia công chính xác. Đảm bảo gá kẹp với sai số thấp nhất. Ngoài ứng dụng chính cho lĩnh vực gia công hàn, sản phẩm này còn được dùng làm các nguyên công gia công nguội (khoan, cắt, rèn, tạo hình, biến dạng).
  • Các lỗ trên mặt bàn có kich thước bằng với các loại chốt khoá nhanh
