Trục vít nâng hạ TWS (SWL) – trục vít bánh vít (Tay quay, động cơ)

Thương hiệu: OEM

1.570.000₫

  • Chịu tải lớn: 100kg – 10T
  • Chi phí đầu tư thấp hơn so với hệ thống thuỷ lực
  • Sử dụng đơn giản, không cần quá nhiều phụ tùng đi kèm
  • Ứng dụng đa năng cho các hệ thống nâng hạ
  • Kiểm soát chính xác được hành trình nâng hạ
(Available)
Số lượng

Mã sản phẩm:

Danh mục: Cơ cấu máy

Sản phẩm liên quan

Thông số kỹ thuật hộp số trục vít me nâng hạ

Mã sản phẩmTWS, TWSD
Khả năng chịu tải100kg → 10 tấn (Hành trình trục vít càng dài, khả năng chịu tải càng giảm)
Hành trình100mm → 2000mm
Nguyên lý nâng hạTrục vít bánh vít

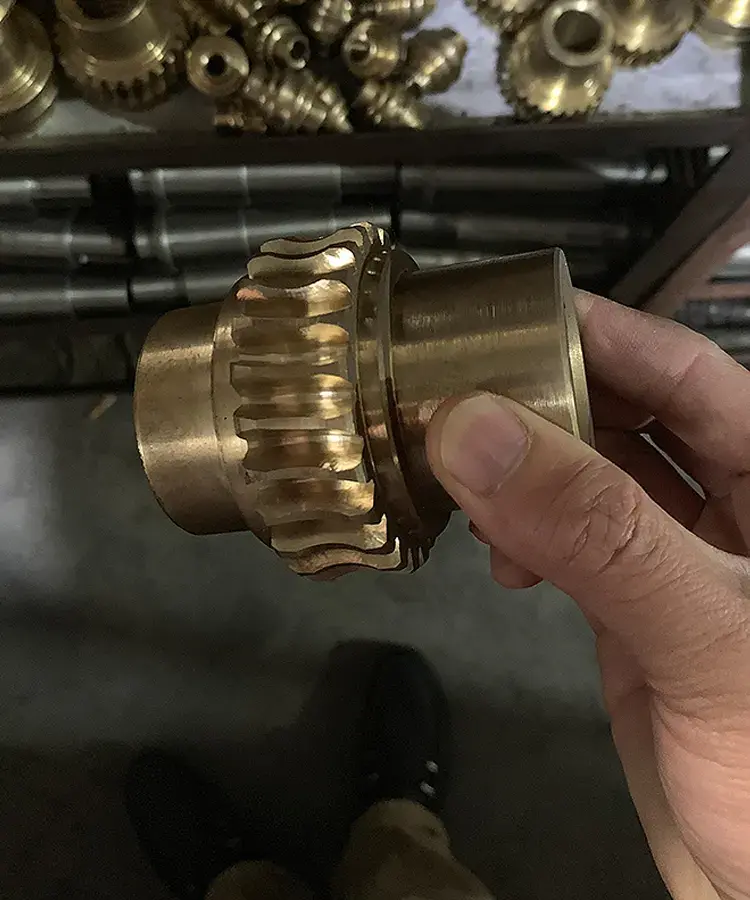

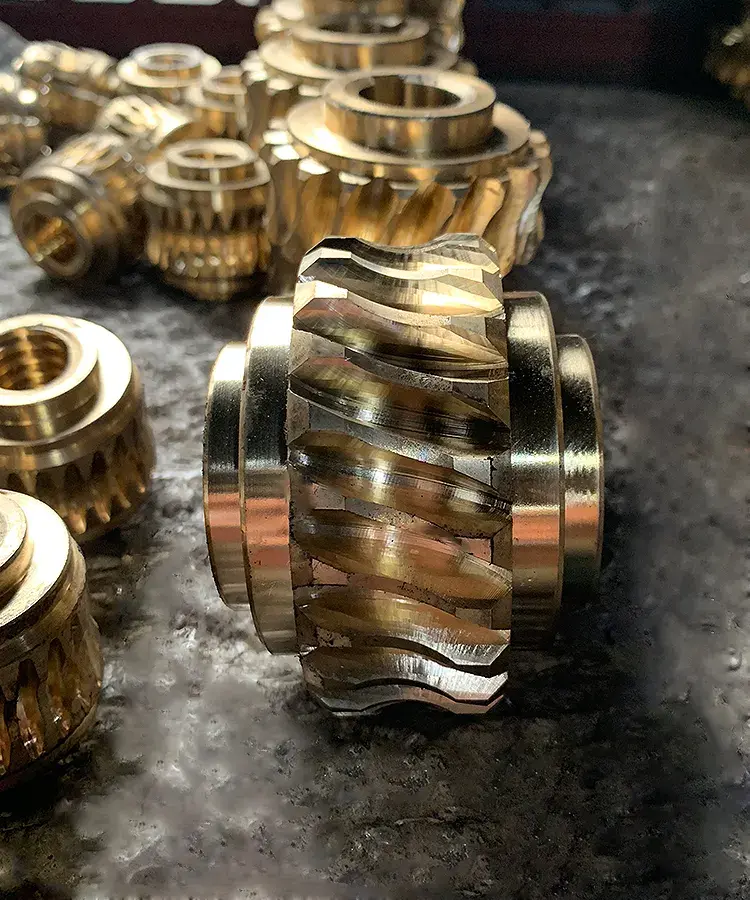

Vật liệuVỏ: Gang đúc | Trục vít: Thép C45 | Bánh vít: Đồng
Bước vít me4mm, 7mm, 12mm, 16mm
Tỉ số truyền trục vít bánh vít6:1, 8:1, 12:1, 24:1 (Bộ truyền giảm tốc trục vít bánh vít)
Thiết bị kết hợpĐộng cơ AC, DC, Step motor, Tay quay thủ công

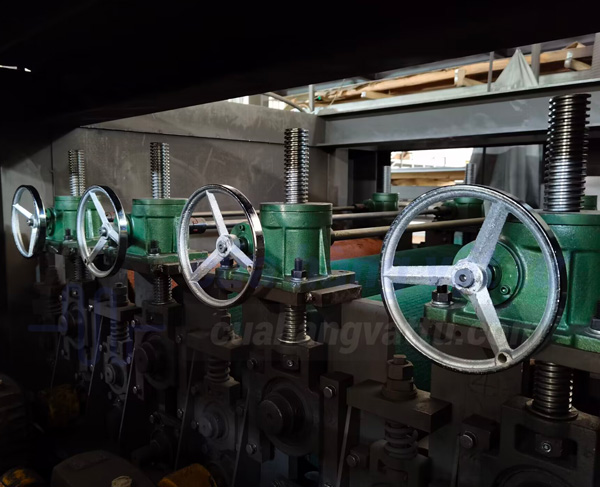

vít me nâng hạ con lăn

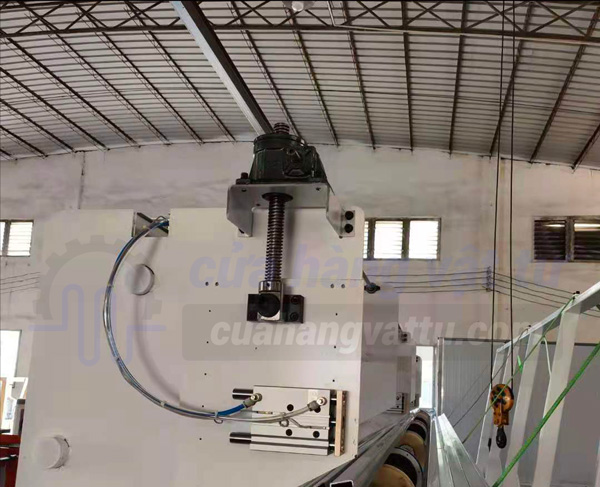

vít me nâng hạ trục máy

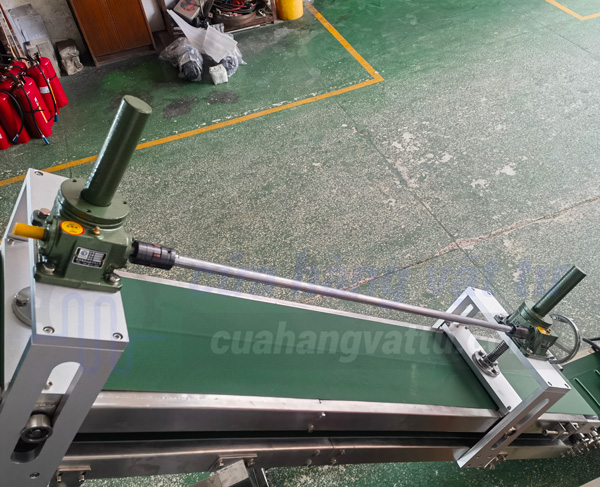

vít me nâng hạ băng tải công nghiệp


Trục vít me nâng hạ 1T

TWS-1T & TWSD-1T

Trục vít me nâng hạ 2.5T

TWS-2.5T & TWSD-2.5T

Trục vít me nâng hạ 5T

TWS-5T & TWSD-5T

Trục vít bánh vít nâng hạ

Trục vít nâng hạ sử dụng bộ truyền trục vít bánh vít với tỉ số truyền lớn nên có thể nâng được được trọng lượng rất lớn (vài trăm kg – vài tấn). Ngoài ra có thể kết hợp nhiều bộ để nâng khả năng làm việc.

Với việc sử dụng trục vi bánh vít cho phép kiểm soát chính xác hành trình di chuyển (hành trình di chuyển nâng hạ sẽ được quy đổi ra số vòng quay), đây là điểm vượt trội hơn so với các hệ thống dùng thuỷ lực và khí nén trong công nghiệp.

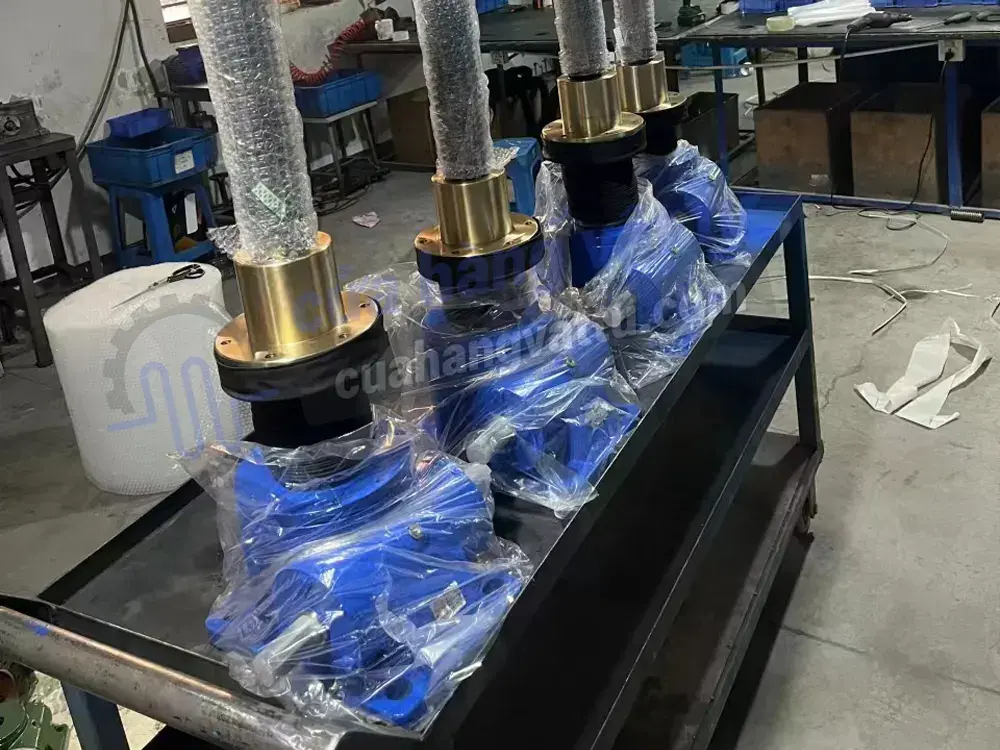

trục vít me nâng hạ

Thông số trục vít me nâng hạ

Trục vít nâng ha TWS thay thế các hệ thống nâng bằng thuỷ lực

Nếu thuỷ lực cần phải sử dụng đến bộ nguồn dầu thuỷ lực, khí nén phải sử dụng đến máy nén khí và các loại van, cảm biến áp suất. Thì trục vít nâng hạ chỉ cần dùng đến động cơ, tay quay. Giúp giảm chi phí đầu tư đối với các hệ thống chỉ cần nâng hạ bình thường

Hơn nữa, có thể nâng hạ chính xác vị trí. Dựa vào các thông số: bước vít me, tỉ số truyền, có thể tính ngược lại số vòng quay để di chuyển đúng khoảng hành trình

trục vít nâng hạ

hệ thống nâng hạ bằng trục vít me
hệ thống nâng hạ bằng trục vít me

Đặc điểm kỹ thuật

  • Vỏ được đúc nguyên khối từ vật liệu gang
  • Bộ ruyền trục vít - bánh vít được gia công chính xác
  • Có thể dùng tay quay thủ công hoặc động cơ
  • Có thể kết hợp nhiều bộ nâng hạ TWS trong cùng một hệ thống (Nâng hạ đồng bộ)
  • Bền, tuổi thọ cao, làm việc được trong nhiều điều kiện môi trường
  • Ứng dụng nâng hạ trong các hệ thống đập ngăn nước, hệ thống thuỷ lợi (khi ở xa nguồn điện)
  • Không cần bảo trình thường xuyên như các hệ thống khác.
cấu tạo trục vít nâng hạ

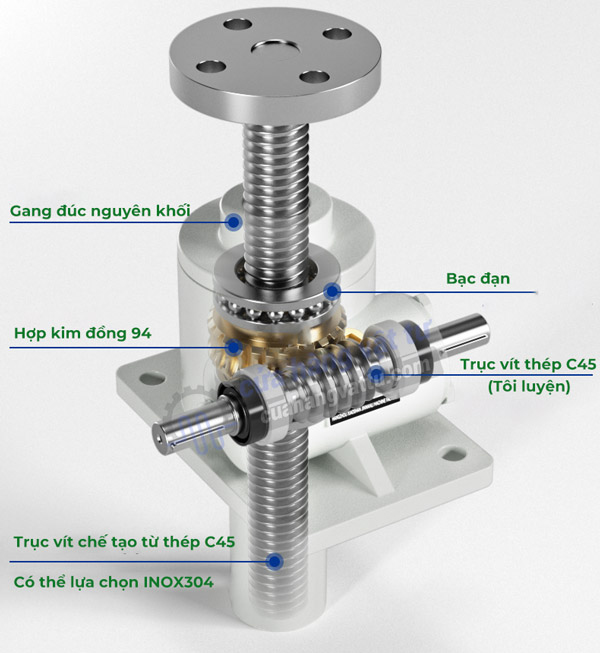

cấu tạo hộp số vít me nâng hạ

Bản vẽ kỹ thuật

bản vẽ TWS1T
bản vẽ TWS1T



bản vẽ TWS2.5T
bản vẽ TWS2.5T

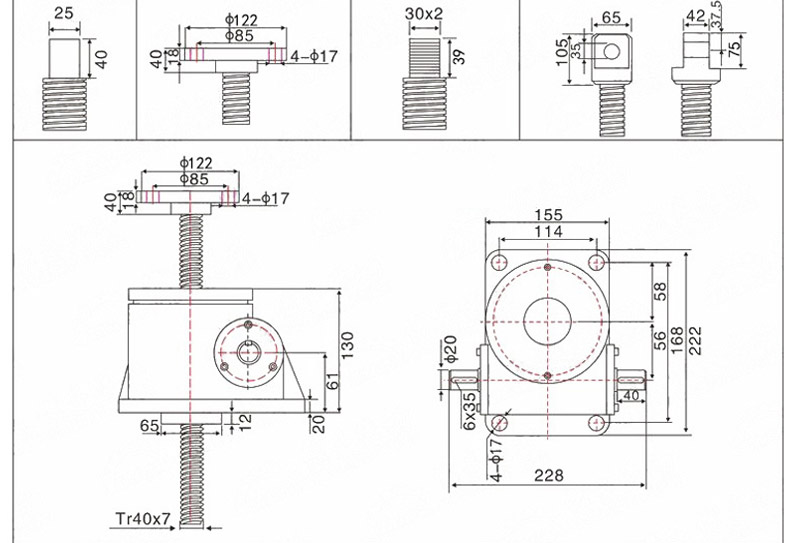

bản vẽ TWS5T
bản vẽ TWS5T



trục vít nâng hạ
trục nâng hạ
trục nâng hạ
trục vít nâng hạ

trục nâng hạ công nghiệp

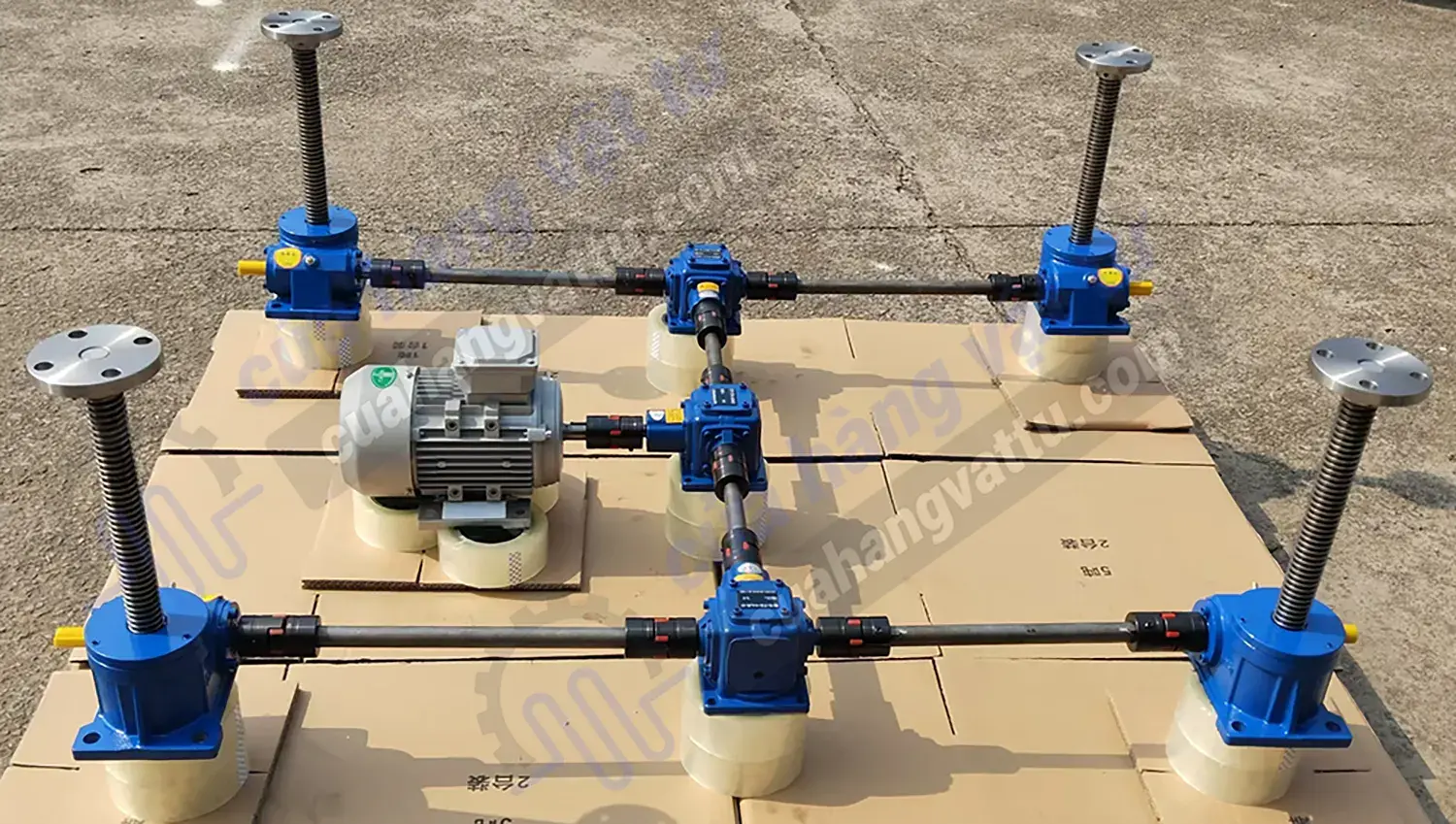

Bàn nâng hạ kết hợp nhiều bộ trục vít nâng

Bộ hộp số trục vít nâng hạ TWS thường được kết hợp lại với nhau để tạo thành bàn nâng hạ, giúp tăng khả năng chịu tải. Với đặt điểm kết cấu cơ khí trục vít bánh vít, cho phép các bột trục có thể nâng hạ động bộ giúp lực nâng được phân tán trên các bộ trục là như nhau.

Bàn nâng hạ có thể chịu được từ vài chục tấn lên đến vài trăm tấn. Mở rộng khả năng ứng dụng trong nhiều lực vẫn công nghiệp: Nâng hạ băng tải, nâng hạ gầm xe

bàn nâng hạ công nghiệp

bàn nâng hạ công nghiệp

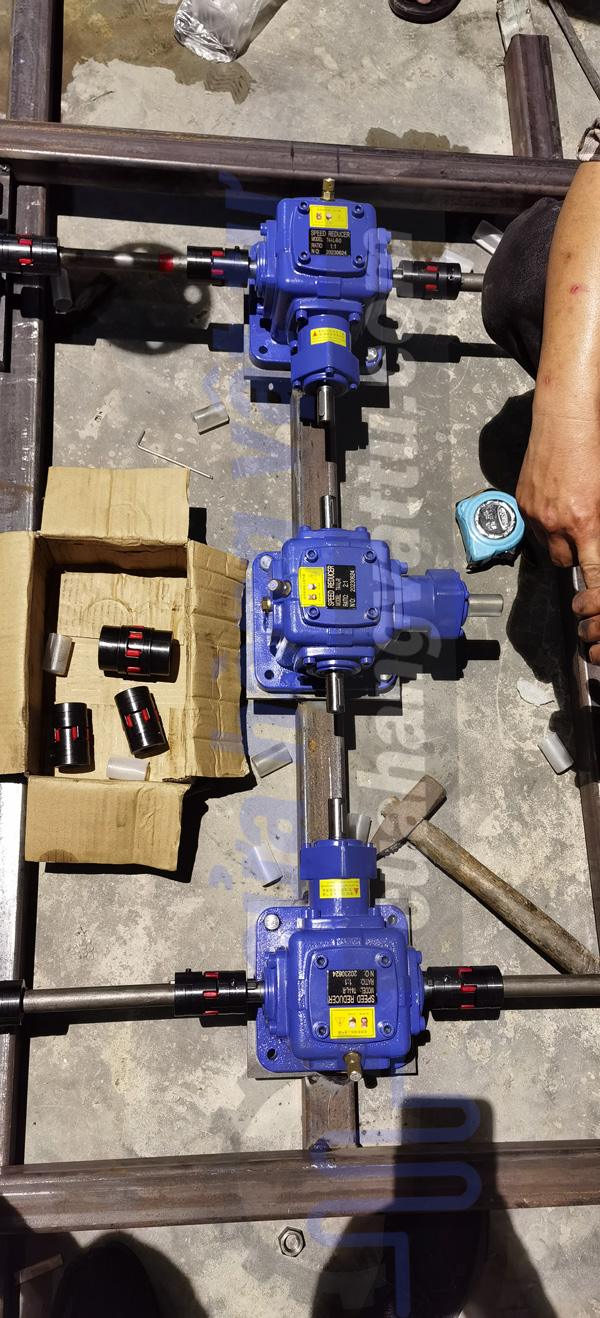

hệ trục vít me nâng hạ công nghiệp

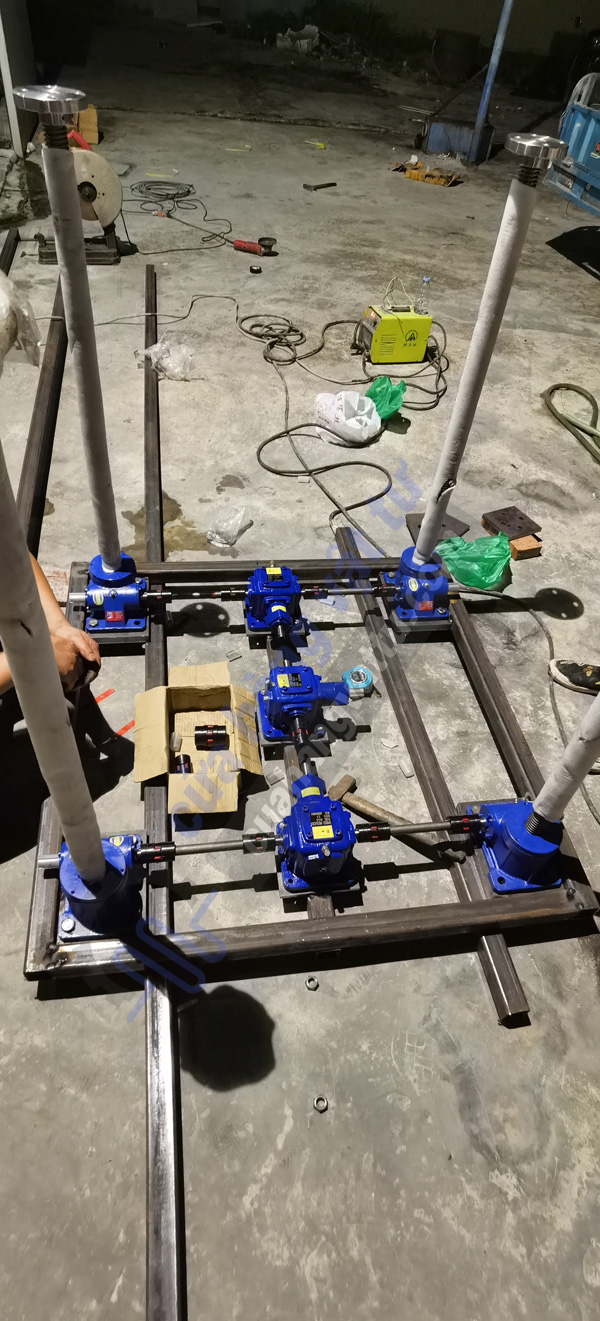

hệ trục vít me nâng ha
