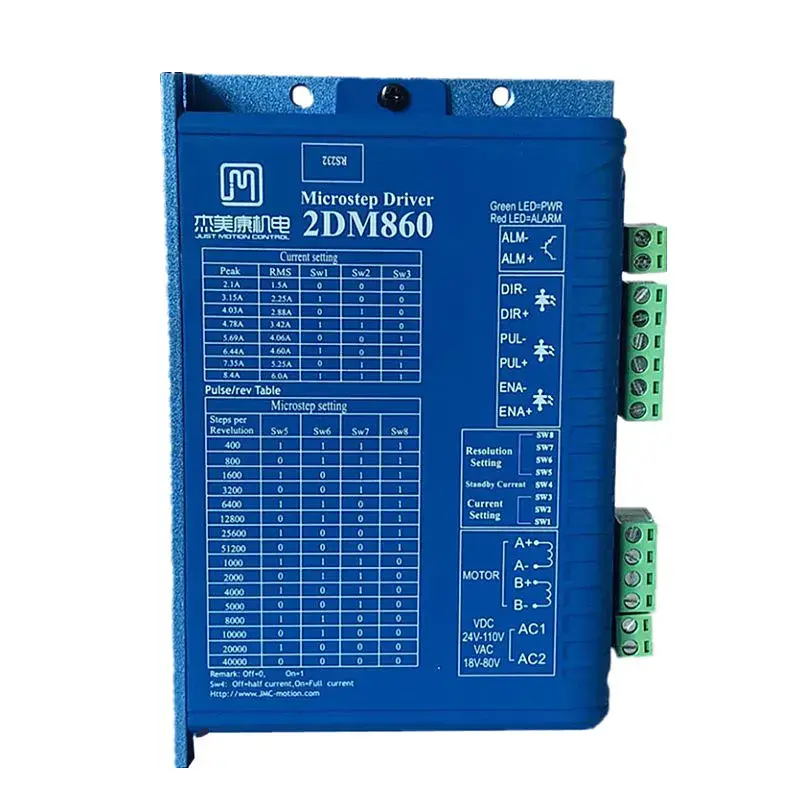

Driver 2DM860 JMC - Dòng điện 7A - Điều khiển động cơ bước 86

Đặc điểm kỹ thuật driver 2DM860

• Tự kiểm soát thông số và động cơ
• Tích hợp vi bước cao giúp động cơ có độ rung thấp, mức sinh nhiệt thấp, vận hành ổn định khi chạy ở tốc độ thấp
• Điều khiển dòng vector
• Bù momen khi chạy ở tốc độ cao và mức trung
• Kiểm soát tăng tốc và giảm tốc để động cơ hoạt động trơn tru khi khơi động và dừng lại
• Tín hiệu đầu vào được cách lý opto, tương thích với tín hiệu đầu vào 5V - 24V
• Bảo vệ quá mức dòng dòng, quá mức điện áp

Thiết lập các thông số trên driver 2DM860

Sử dụng DIP switch trên driver để thiết lập thông số (bằng cách gạt ON hoặc OFF):

1. SW1, SW2, SW3: Thiết lập dòng điện
2. SW4: Thiết lập chạy đủ dòng hoặc nữa dòng (ON full-flow, OFF half-flow)
3. SW5, SW6, SW7, SW8: Thiết lập vi bước

Một số vấn đề lỗi khi hoạt động và cách khắc phục

1. Đèn nguồn tắt (đèn xanh): Kiểm tra nguồn điện cấp cho driver, kiểm tra dòng điện và điện áp
2. Đèn đỏ sáng: Đèn đỏ sáng là thông báo lỗi trên driver
   1. Kiểm tra dây tín hiệu Pul và Dir của động cơ kết nối với driver
   2. Nguồn điện cấp cho driver vượt mức điện áp hoặc dòng điện cho phép
3. Động cơ không quay khi đã cấp tín hiệu xung
   1. Động cơ đã enabled?
   2. Xung cấp từ controller đã đúng với tín hiệu xung trên driver?
   3. Dây kết nối tín hiệu Pul và Dir đã đúng chưa?
