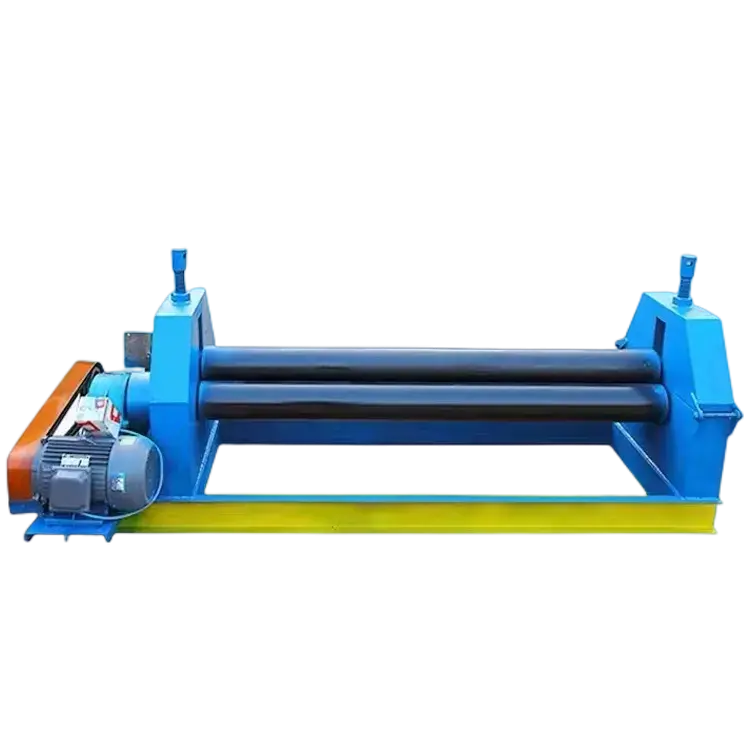

Máy Lốc Tôn 3 Trục Cơ Khí - Chuyên Dụng Cho Thép Tấm Mỏng

Trong phân khúc gia công kim loại tấm nhẹ và trung bình, dòng máy lốc tôn 3 trục vận hành bằng cơ năng (sử dụng hộp giảm tốc) là giải pháp tối ưu về chi phí và độ bền. Thiết bị được thiết kế chuyên biệt để xử lý các tấm thép có khổ rộng từ 1000mm đến 1500mm với độ dày tối đa 3mm.

1/ Truyền động

Khác với các dòng máy lốc tôn thủy lực hạng nặng, mẫu máy này tập trung vào sự đơn giản và tin cậy:

• Hệ thống truyền động: Sử dụng động cơ điện xoay chiều kết hợp với hộp giảm tốc bánh răng trụ. Cơ chế này giúp nhân mô-men xoắn cực đại, đảm bảo lực cuốn ổn định ngay cả khi máy đạt tải đỉnh (uốn thép 3mm trên toàn khổ 1.5m).
• Truyền động trục: Công suất từ hộp giảm tốc được truyền qua hệ thống bánh răng để dẫn động hai trục dưới quay cùng tốc độ, giúp tấm thép tịnh tiến mượt mà không bị trượt.

2/ Chi tiết kỹ thuật các lô trục của máy lốc tôn

• Vật liệu trục: Được chế tạo từ thép C45 hoặc 40Cr, gia công tiện chính xác và mài bóng bề mặt. Để chống biến dạng khi uốn thép 3mm, các lô trục thường được thiết kế dạng bụng phình (tính toán độ võng) để sản phẩm ra lò không bị hiện tượng "hình trống".
• Kích thước lô uốn: Đường kính trục dao động từ 100mm - 140mm tùy vào chiều dài khổ thép (1m hay 1.5m).
• Cơ cấu nâng hạ: Trục trên được điều chỉnh lên xuống bằng vít me - đai ốc thủ công. Hệ thống vít me ren vuông cho phép kiểm soát hành trình nén cực kỳ chính xác để thiết lập bán kính uốn.

3/ Thông số vận hành tiêu chuẩn

• Chiều dài làm việc: 1000mm - 1500mm.
• Chiều dày uốn tối đa: 3mm (đối với thép carbon thấp/thép đen) và khoảng 1.5 - 2mm đối với thép không gỉ (Inox).
• Bán kính uốn nhỏ nhất: Thường gấp 1.5 - 2 lần đường kính trục trên.
• Tốc độ cuốn: Khoảng 3 - 4.5 m/phút.

4/ Kết cấu cơ khí

• Khung máy: Kết cấu thép tấm hàn hoặc gang đúc nguyên khối, đảm bảo độ cứng vững, triệt tiêu rung động trong quá trình cán.
• Cơ cấu tháo phôi: Đầu máy có khớp lật (drop-end) dạng cơ khí, cho phép người vận hành nhấc một đầu trục trên để lấy các sản phẩm hình trụ khép kín ra ngoài một cách dễ dàng.
• Tính an toàn: Tích hợp nút dừng khẩn cấp và rơ-le nhiệt bảo vệ động cơ khi quá tải.

5/ Ứng dụng thực tế máy lốc tôn

Với cấu hình này, loại máy lốc tôn cơ này cực kỳ hiệu quả trong việc sản xuất: Ống thông gió, ống khói, vỏ bảo vệ bồn chứa nhiệt. Máng xối khổ lớn, các chi tiết trang trí nội thất bằng thép, inox. Thân bồn chứa nhỏ trong ngành thực phẩm và hóa chất.
