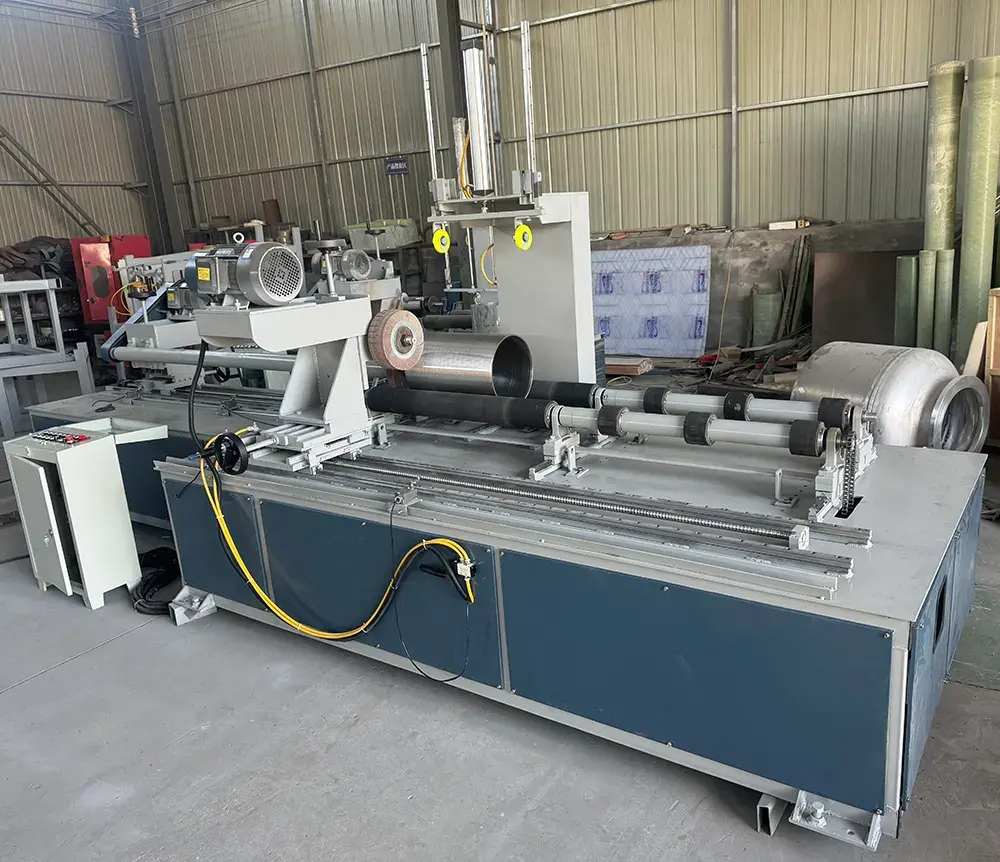

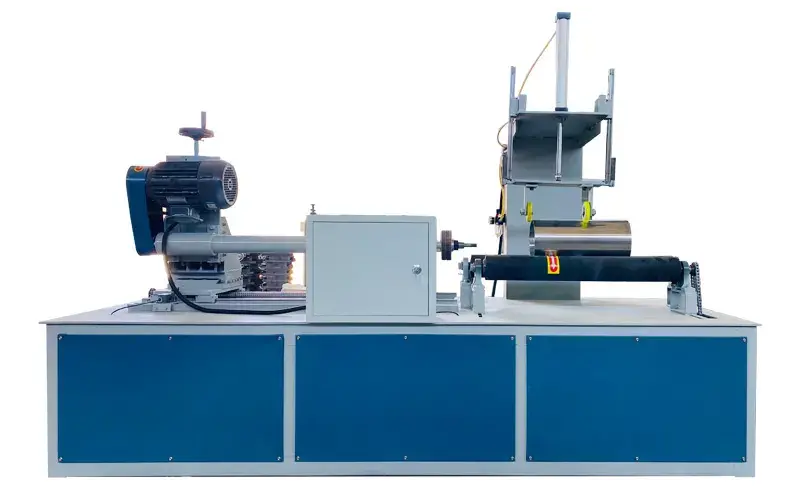

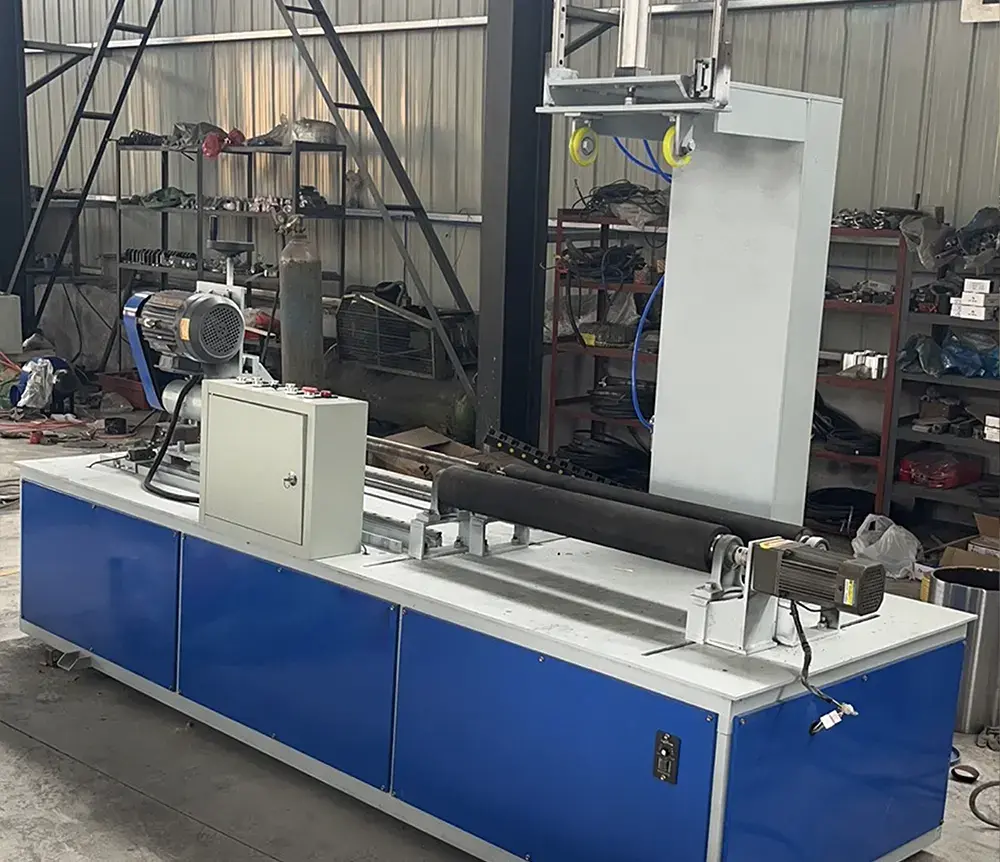

Máy mài - đánh bóng - tẩy gỉ mặt trong ống

Thông số kỹ thuật

Cấu trúc và chức năng thiết bị

Bộ phận chính (cụm đánh bóng)

1. Đánh bóng khô bằng một đầu đánh bóng.
2. Bánh xe dẫn động được kết nối với hệ thống truyền động trục và sử dụng động cơ điều khiển tốc độ để xoay phôi tại chổ
3. Đầu đánh bóng được trang bị một cuộn nhám (có thể thay thế tùy thuộc vào đường kính phôi). Đầu đánh bóng sử dụng truyền động dây đai động cơ để đánh bóng (Dễ dàng thay thế cuộn nhám)

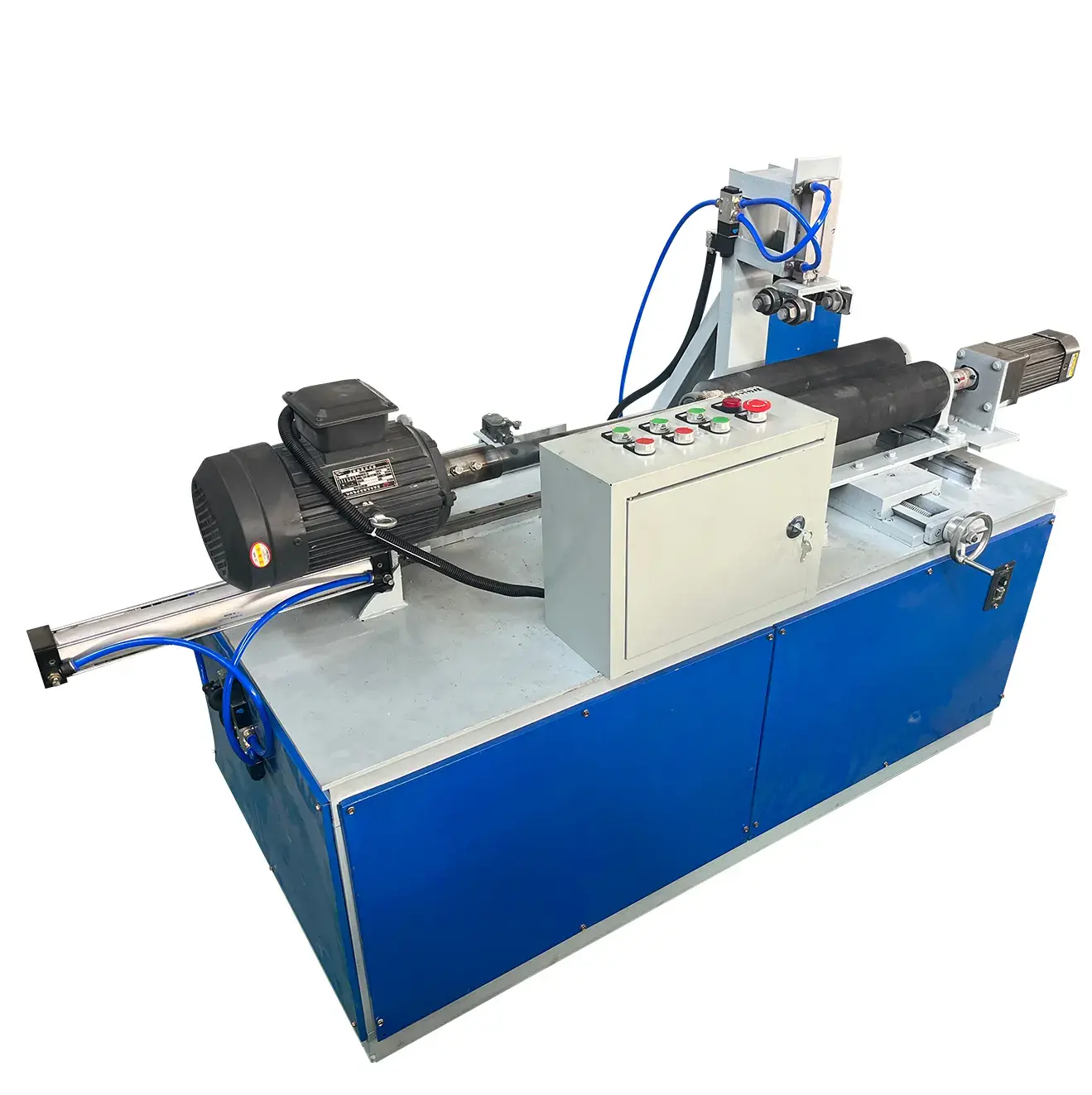

Tủ điện và Bảng điều khiển

1. Mỗi xi lanh khí có một nút báo bật/tắt riêng. Bật biểu thị màu xanh lá cây, tắt biểu thị màu đỏ
2. Điện áp nguồn cấp cho thiết bị: Ba pha 380V, bốn dây

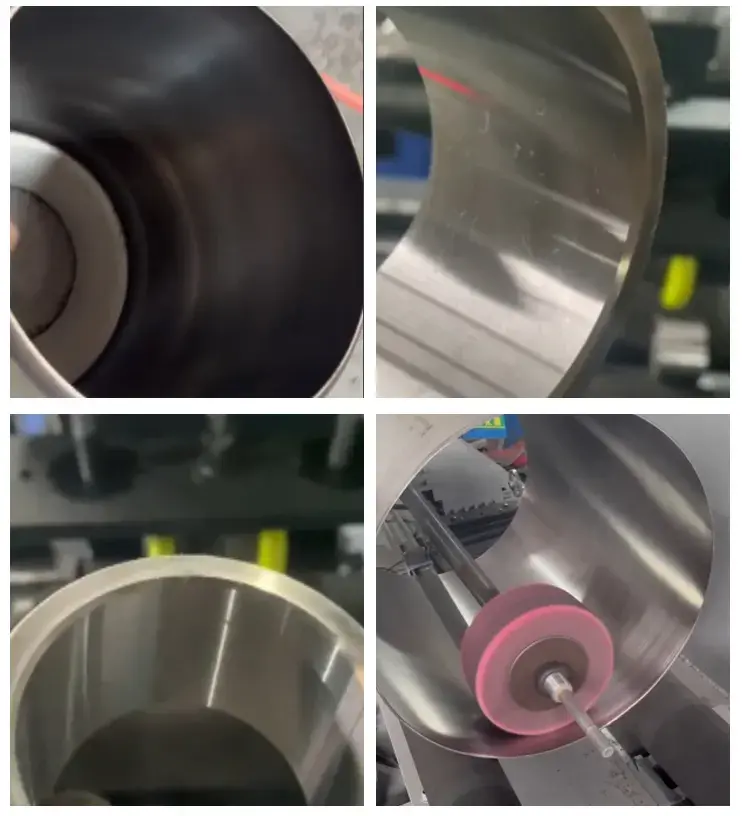

Quy trình đánh bóng

Đặt vật liệu tròn lên bánh xe dẫn động. Trước tiên, kích hoạt nút xi lanh khí để ép bánh xe áp lực vào phôi nhằm cố định nó. Sau đó, kích hoạt nút xi lanh khí và nút động cơ bánh xe dẫn động tương ứng. Bánh xe dẫn động quay, khiến phôi quay tại chỗ. Nút xi lanh khí tiến được kích hoạt để cho phép xi lanh khí đi vào lỗ bên trong của phôi. Khi xi lanh khí sắp đi vào lỗ bên trong của phôi, người vận hành sẽ điều chỉnh lượng khí nạp vào xi lanh khí, tiếp xúc với phôi để đánh bóng và điều chỉnh lượng khí nạp vào xi lanh khí để đạt được độ ăn khớp mong muốn. Quá trình này tiếp tục cho đến khi xi lanh khí thoát ra khỏi lỗ bên trong của phôi, nút xi lanh khí được tắt để lắp lại phôi, sau đó nút xi lanh khí được bật lại để cố định phôi. Quá trình này tiếp tục cho đến khi lỗ bên trong của phôi được đánh bóng.
