Bàn từ (nam châm vĩnh cửu) cho máy CNC

Mã: --16803 Danh mục: Thương hiệu:

5.600.000

  • Sử dụng để gá phối trên máy CNC
  • Khối lượng: Xem bảng bên dưới
  • Kích thước: Xem bảng bên dưới
  • Lực hút của mỗi ô cực từ: 40kg trở lên

Chú ý: Nếu muốn đặt hàng loại bàn từ có kích thước khác vui lòng liên hệ ( xem bảng thông số bên dưới tất cả các loại bàn từ bên dưới)

Kích thước bàn từ :
Bỏ chọn
  • Hotline: 032 635 4641 (Nhấn Để Gọi)
  • Zalo: 0326354641
  • Địa chỉ: 465 Xô Viết Nghệ Tĩnh, Bình Thạnh, TP.HCM

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Bàn từ gá đặt phôi trên máy phay CNC

Bàn từ vĩnh cữu cho máy CNc có từ tính rất manh, lực từ tạo ra tương đương với áp lực 25kg/cm2 hoặc lớn hơn rất nhiều. Bàn từ này được sử dụng rất nhiều trong các máy phay CNC hoặc máy phay cơ và người vận hành máy muốn rút ngắn thời gian gá đặc phôi, ngoài việc sử dụng trên các máy CNC còn có thể dùng để gá trên các loại máy mài hay may khoan

Bàn từ cho máy phay hoạt động cới một lực gá kẹp rất lớn không hề thua kém gì so với thiết bị đồ gá thông thường. Đây là một sản phẩm cải thiện hiệu suất đáng kể cho người vận hành máy CNC khi nó đảm bảo được: Tốc độ, dễ dàng, liên tục, chính xác cao, đồng bộ.

Lực hút từ tường được tạo ra thông qua việc kết hợp những ô vuông cực từ. Mật độ phân bố những ô vuông cực từ này rất dày đặc nên tạo ra một lực rất lớn và đảm bảo được độ chính xác cao trong quá trình gá phôi lên bàn máy. Khi sử dụng bàn từ để gá đặt hoàn toàn có thể gá bất kỳ tấm phôi nào có độ dày từ 2mm trở lên

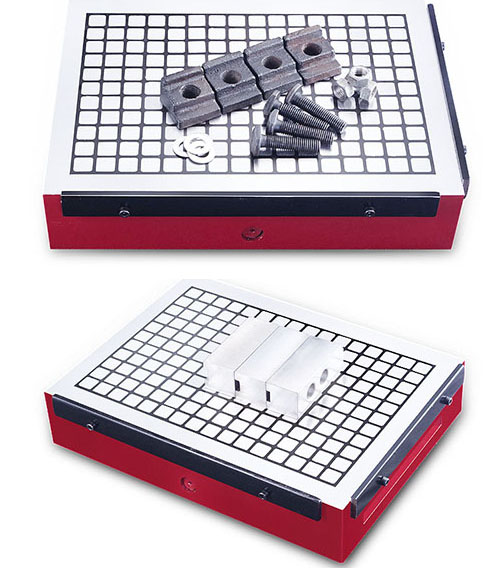

bàn từ

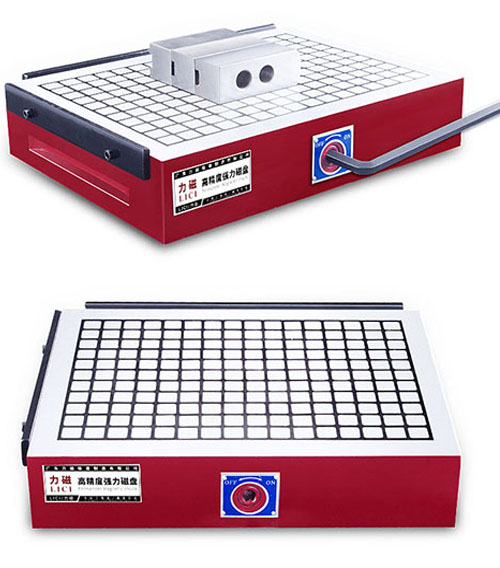

bàn từ

Ưu điểm của bàn từ

  • Tạo ra lực từ rất lớn
  • Không tiêu thụ điện, không sinh ra nhiệt
  • An toàn cho người sử dụng và rất dễ dàng sử dụng
  • Gá đặt chính xác và tiết kiệm thời gian
  • Hoàn toàn không cần sử dụng đến điện nên rất an toàn
  • Không cần phải sử dụng đến máy nén khí như bộ đồ gá sử dụng khí nén
  • Nguyên lý hoạt động giống đế nam châm của đầu dò trên máy CNC

Tại sao cần phải sử dụng đến bàn từ

Đây là một thiết bị được thiết kế với mục đích giảm thời gian gá đăt phôi lên máy CNC, phù hợp sử dụng cho một số trường hợp đặt biệt trong gia công cơ khí:

  1. Gia công hàng loạt và liên tục, số lượng lớn các chi tiết giống nhau: Sử dụng bàn từ sẽ không cần phải tốn thời gian gá đặt theo kiểu truyền thống, mà thay vào đó chỉ cần đặt phôi vào bàn từ và khóa lại là đã gá được phôi
  2. Gia công phay toàn bộ bề mặt phôi: Một số trường hợp gia công rất khó khăn hoặc không thể gá được phôi lên bàn máy vì không có vị trí để đồ gá kẹp vào. Việc sử dụng bàn từ sẽ giúp phôi cố định thông qua mặt đấy phôi tiếp xúc với mặt bàn từ
  3. Không đủ diện tích để kẹp phôi: Trong khi gia công sẽ gặp một số trường hợp diện tích mặt bên của phôi không đủ để kẹp
  4. Ê tô nên lúc nào sử dụng bàn từ là thích hợp nhất
  5. Sử dụng bàn từ sẽ tùy biến rât cao bằng cách kết hợp với nhiều loại đồ gá khác, dụng cụ kẹp hay ê tô

Bàn từ sử dụng trên máy phay CNC

Thông số kỹ thuật

  • Mỗi ô vuông cực từ có kích thước: 18mmx18mm
  • Lực hút của mỗi ô vuông: 40kg trở lên
  • Đóng, mở từ trường bằng cách sử dụng khóa lục giác
  • Gá đặt bàn từ lên bàn máy phay CNC

thông số kỹ thuật

Lưu ý: Khi đặt phôi hoặc các dụng cụ đồ gá khác lên trên bàn từ cần phải lưu ý đặt làm sao mặt đáy của phôi tiếp xúc được với càng nhiều ô vuông càng tốt (vì lúc đó lực hút sẽ lớn hơn)

vị trí gá phôi
