Trục vít me bi TLM40S (Ray trượt, vít me bi)

2.123.000₫

  • Trục trượt vít me dẫn hướng TLM40S
  • có thể lựa chọn sử dụng cho động cơ hoặc tay quay thủ công
  • Ứng dụng: Hệ thống tự động, máy công cụ, dây chuyền sản xuất tự động
check-mark-30Thời gian gia công: 3 ngàycheck-mark-30Đã bao gồm thuế VAT
check-mark-30Không bao gồm động cơcheck-mark-30Đã bao gồm phí vận chuyển
(Available)
Số lượng

Mã sản phẩm: ME-MS-16846

Danh mục: Cơ cấu máy

Sản phẩm liên quan

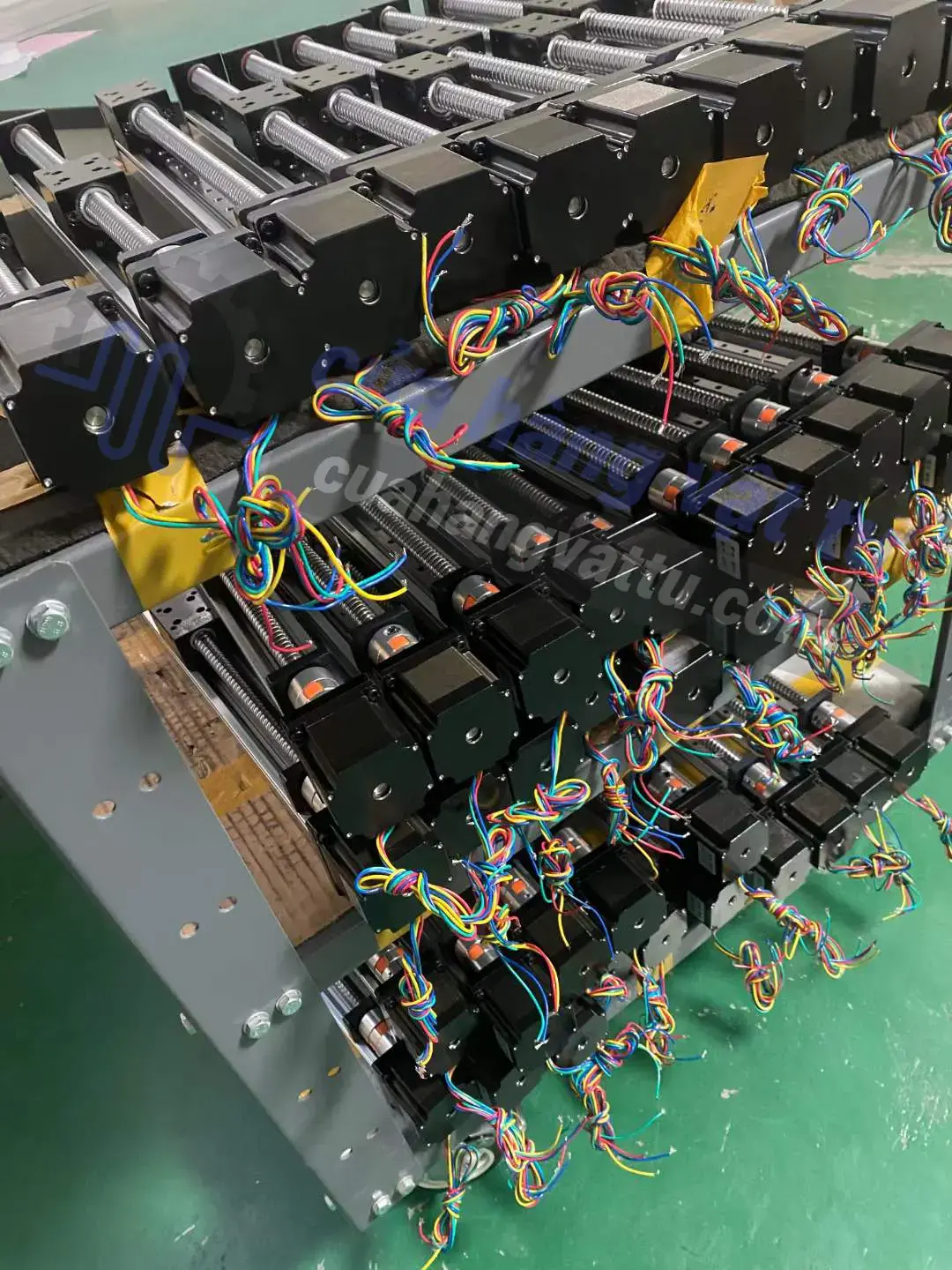

Gia công cơ cấu trượt TLM40S

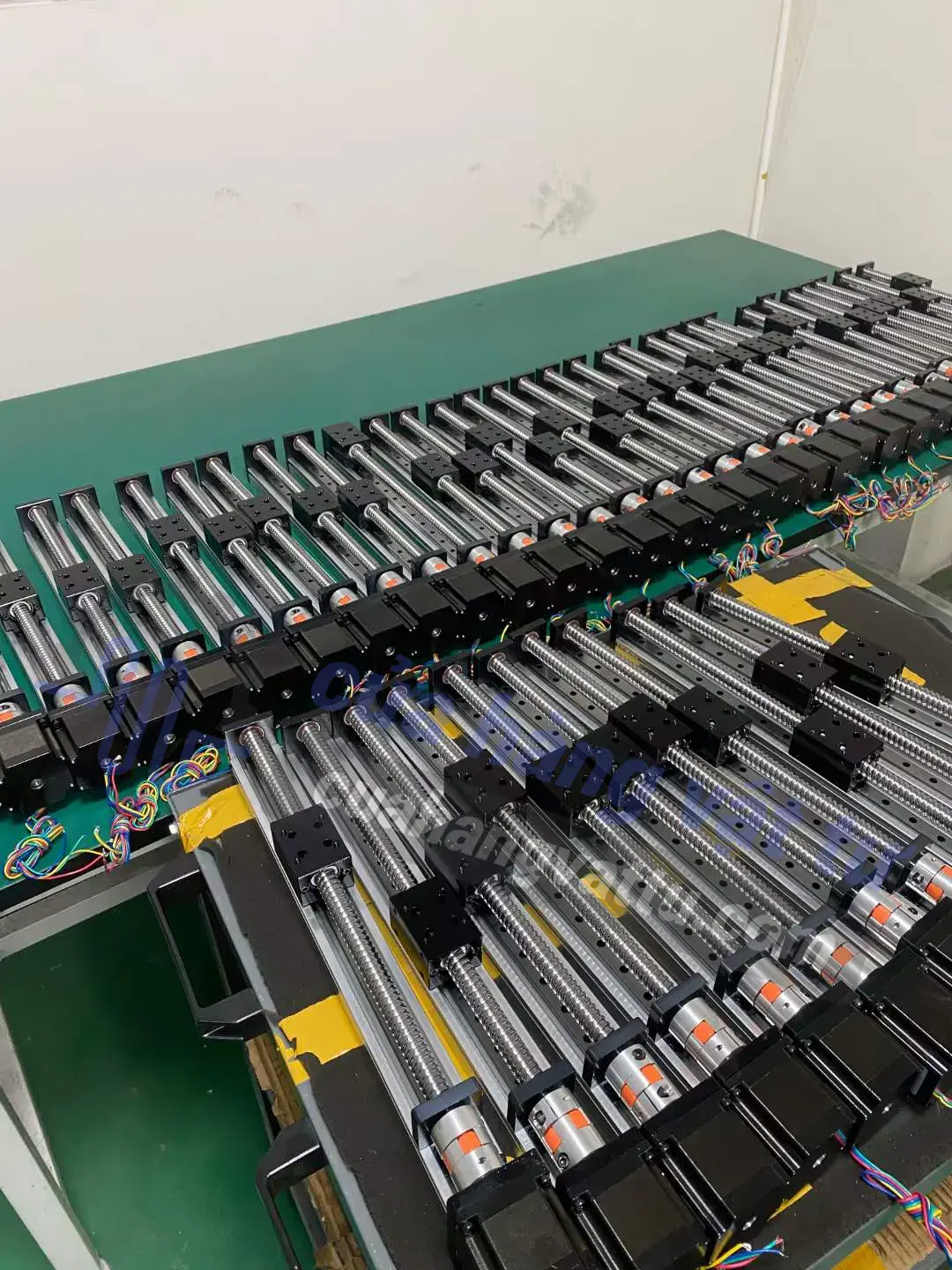

Gia công cơ cấu trượt TLM40S

Thông số kỹ thuật

Xuất xứViệt Nam
Mã sản phẩmTLM40S
Vật liệuNhôm, thép
Gia công chi tiếtCNC
Xử lý bề mặtAnode
Hành trình100mm – 1200mm
Truyền độngVít me bi (Đường kính 16mm,  bước vít me 5mm, 10mm)
Dẫn hướngRay trượt vuông
Chịu tảiĐứng: 15kg | Ngang: 35kg
Động cơĐộng cơ bước 57 hoặc 42 , servo 60 hoặc tay quay thủ công
Trục vít me quay tay
TLM40S Lắp tay quay
Trục vít me dùng động cơ
TLM40S lắp động cơ

Trục vít me dẫn hướng TLM40S

Bộ cơ cấu dẫn hướng TLM40S được thiết kế sẵng nhằm mục đích sử dụng vào các truyền động tịnh tiến của máy (Chuyển động theo các trục X, Y, Z,… trên các loại máy móc). Bộ cơ cấu bao gồm: vít me bi, khớp nối mềm, ray trượt, thanh nhôm định hình, các chi tiết gá và gối đỡ trục (Động cơ, tay quay nếu cần có thể liên hệ để được hỗ trợ)

Cấu tạo trục vít me TLM40-S

Việc làm sẵn bộ cơ cấu này giúp người thiết kế không phải tốn nhiều thời gian để tính toán, thiết kế, lựa chọn vật tư lại mà thay vào đó chỉ cần sử dụng tất cả những thông số kỹ thuật trên bộ sản phẩm này (Vì mọi thứ đã được tính toán). Sử dụng bộ truyền vít me – đai ốc và ray trượt dẫn hướng giúp đảm bảo được cơ cấu chuyển động với độ chính xác cao, mượt, êm, không gây nhiều tiếng ồn trong quá trình hoạt động

trục vít me TLM40
trục vít me TLM40

Cấu tạo cơ cấu trượt TLM40S

Kết kếu cơ khí bao gồm: Khung nhôm định hình, thanh trượt vuông dẫn hướng, vít me bi, các chi tiết con trượt - gối đỡ trục - gá động cơ được gia công CNC. Với đặc điểm cơ khí đó, sản phẩm có trọng lượng thấp, chịu được tải lớn và có thể làm việc được trong nhiều môi trường.

con trượt
Gá động cơ

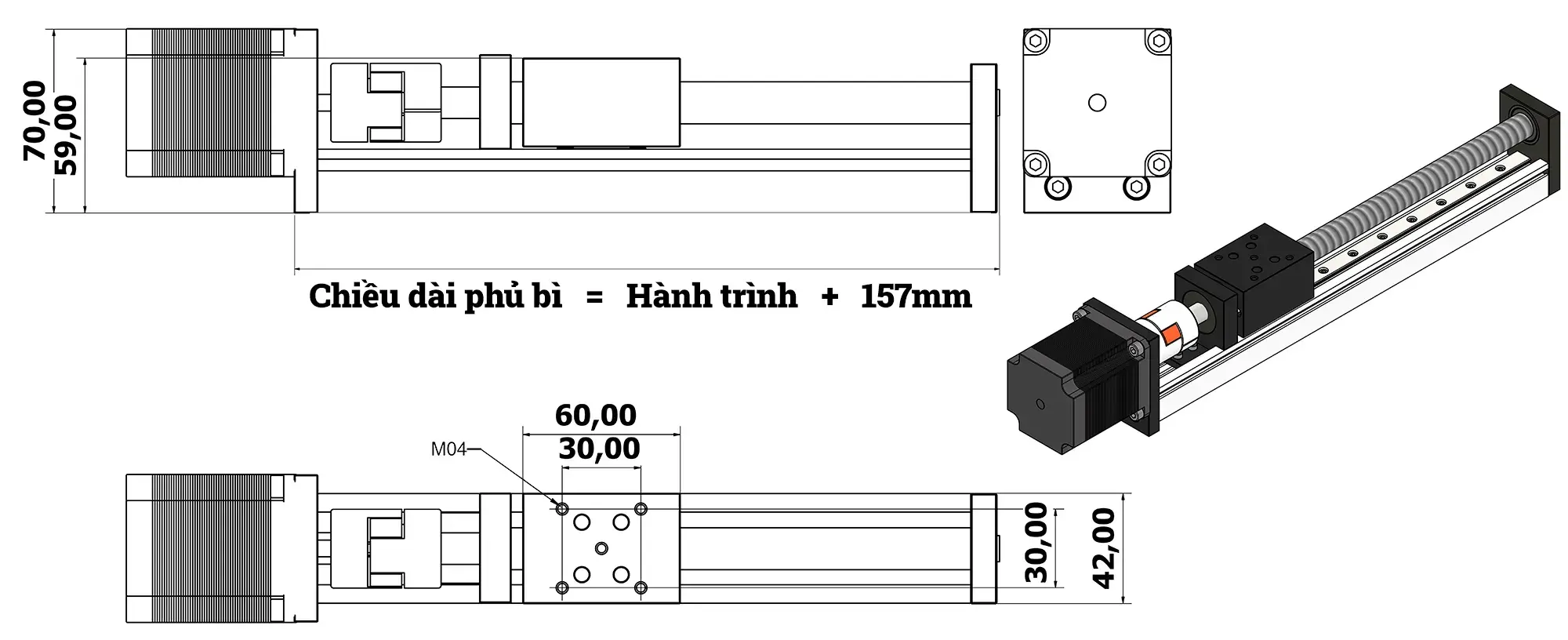

bản vẽ cấu tạo của cơ cấu TLM40-S

Đặc điểm kỹ thuật

  • Sử dụng vít me bi và ray trượt
  • Chi tiết gia công CNC chính xác
  • Kết cấu khung nhôm đặt biệt (chịu lực lớn)
  • Tương tích với động cơ và tay quay thủ công
  • Thiết kế để dùng cho công nghiệp
  • Quá trình lắp ráp được canh chỉnh để giảm sai số

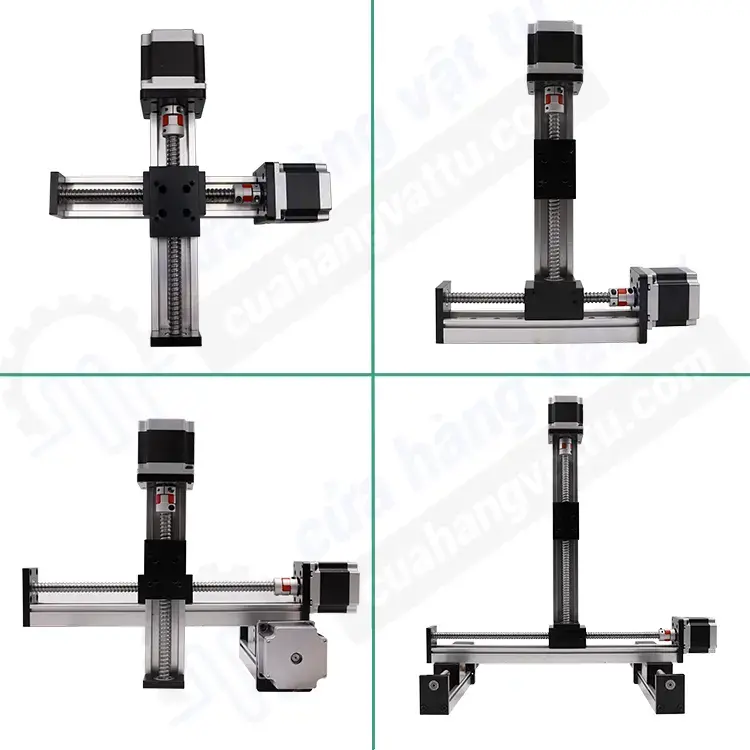

lắp ghép các bộ TLM40S
Lắp ghép các bộ TLM40S tạo thành hệ trục

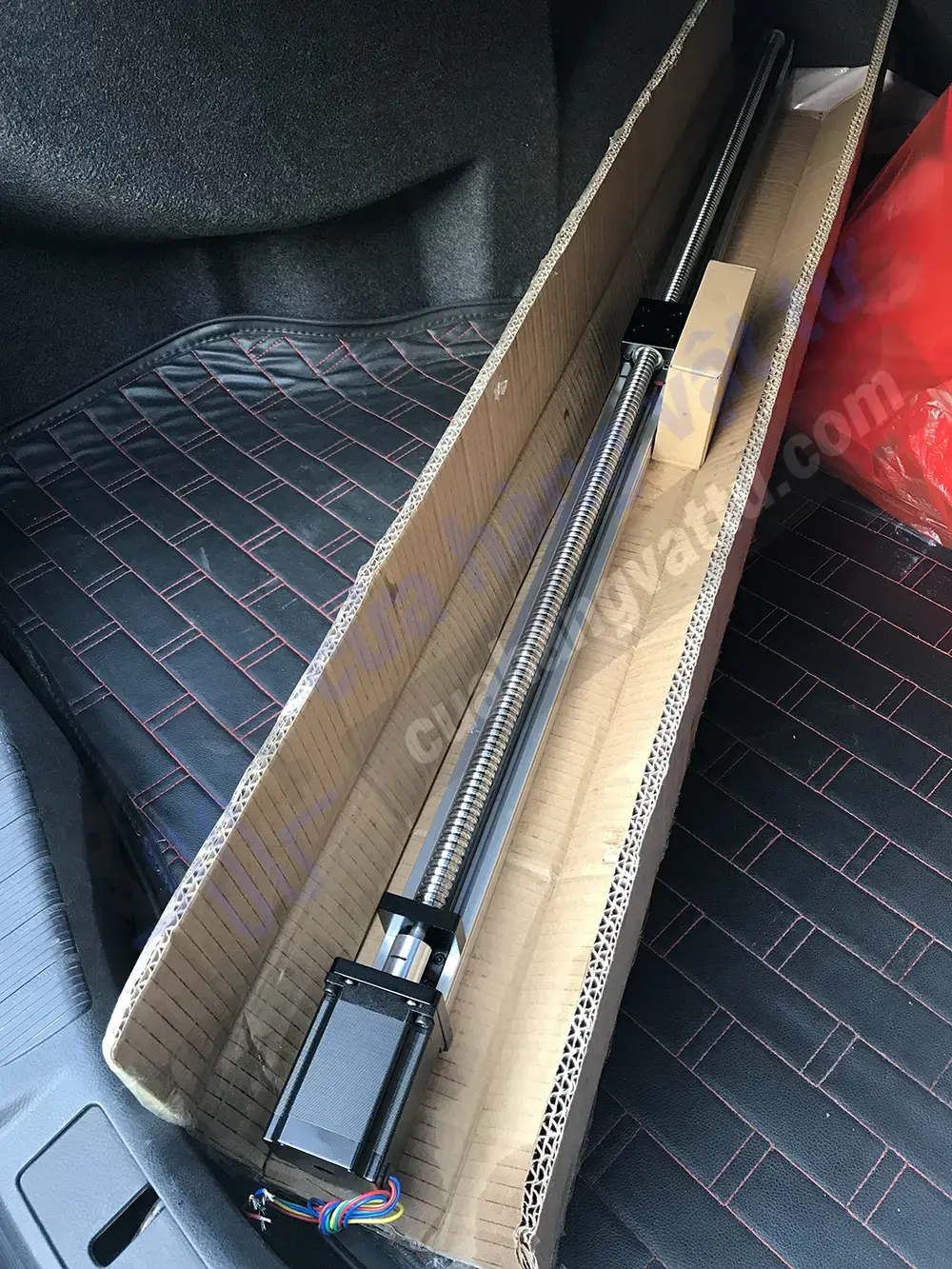

cơ cấu trượt TLM40S
