Cụm trục dẫn hướng TLM80S (vít me, ray trượt kép)

Thương hiệu: TAPUS (Việt Nam)

2.016.300₫  2.370.500₫

  • Thiết kế cho phép ứng dụng đa năng
  • Điều khiển: động cơ bước, động cơ servo, tay quay
  • Phù hợp: Tự động hoá, máy CNC router, Laser,  Plasma
check-mark-30Thời gian gia công: 3 ngày - 5 ngàycheck-mark-30Đã bao gồm thuế VAT
check-mark-30Không bao gồm động cơcheck-mark-30Miễn phí vận chuyển
(Available)
Số lượng

Mã sản phẩm: ME-MS-17426

Danh mục: Cơ cấu máy

Sản phẩm liên quan

Xuất xứViệt Nam
Mã sản phẩmTLM80S
Vật liệuNhôm 6061, thép
Gia côngCNC, Anode bề mặt
Hành trìnhSản xuất theo yêu cầu (Tối đa 1200mm)
Chịu tải20kg
Dẫn hướngThanh trượt vuông
Truyền động cơ khíVít me bi đường kính 16mm | bước vít me 05mm hoặc 10mm
Size động cơ phù hợpStep motor 42, Step motor 57, Servo motor 60
Thiết bị khácTay quay, cảm biến
Tấm cover chống bụiTuỳ chọn thêm

Cơ cấu trượt TLM80S cho các trục X,Y, Z

Trục dẫn hướng sử dụng vít me bi đường kính trục vít 16mm và bước 05mm hoặc bước 10mm. Động cơ được sử dụng là step 57, step motor 42, hành trình bao gồm: 100mm, 200mm, 300mm, 400mm, 500mm,…1200mm. Cấu tạo của cụm cơ cấu trượt bao gồm cặp ray trượt kép và vít me bi, ngoài ra còn có thêm một có thêm một số bộ phận khác: Nhôm định hình làm giá đỡ, part gá bằng kim loại, khớp nối trục.

Hệ trục XYZ cơ cấu TLM80S

Trục vít me bi có thể sử dụng loại đường kính 16mm, ngoài việc sử dụng động cơ bước 57/42 thì có thể dụng tay quay để thay thế (tùy vào ứng dụng). Với cấu tạo bao gồm vít me vi và cặp ray trượt nên đảm bảo được độ chính xác cao, êm, tốc độ cao, bềm.

Cụm cơ cấu trượt này được ứng dụng cho các loại máy móc cần đồ chính xác cao, dây chuyển sản xuất, hệ thống công nghiệp tự động hoá, cụm máy chuyển động tuyến tính.

Trục vít me dẫn động tuyến tính tương thích với động cơ bước size 57 (Step motor 57, servo hybrid 57) hoặc tay quay thủ công.

trục dẫn hướng vít me , ray trượt
trục dẫn hướng vít me , ray trượt

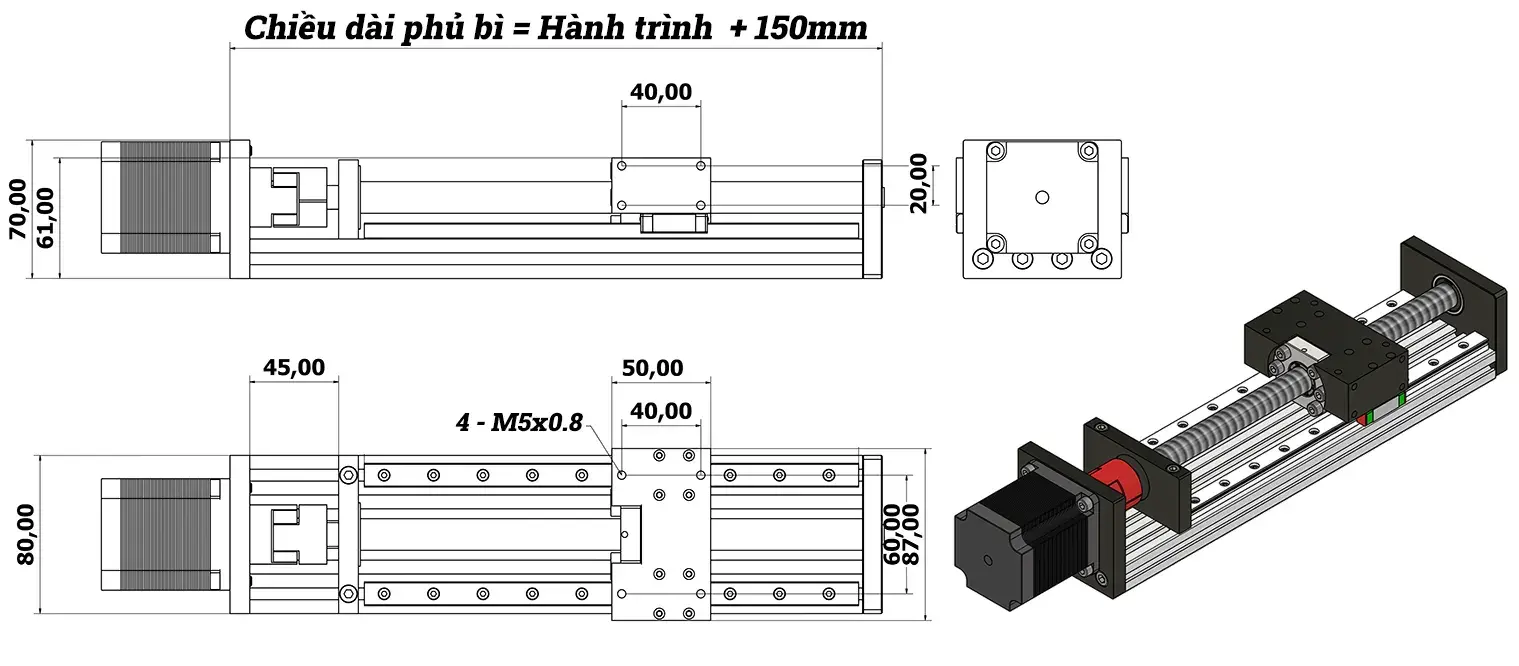

Lưu ý: Kích thước bản vẽ bên dưới dành cho bộ TLM80-S với hành trình di chuyển 100mm, khách hàng có thể sử dụng bản vẽ này để phục vụ cho việc thiết kế (Trong thời gian chờ gia công)
bản vẽ cơ cấu dẫn hướng
truc-vit-tay-quay-01
truc-vit-tay-quay-02
Bản vẽ TLM80-S có tay quay
Bản vẽ TLM80-S gắn tay quay
TLM80-S-01
TLM80-S-02
Hệ trục XYZ

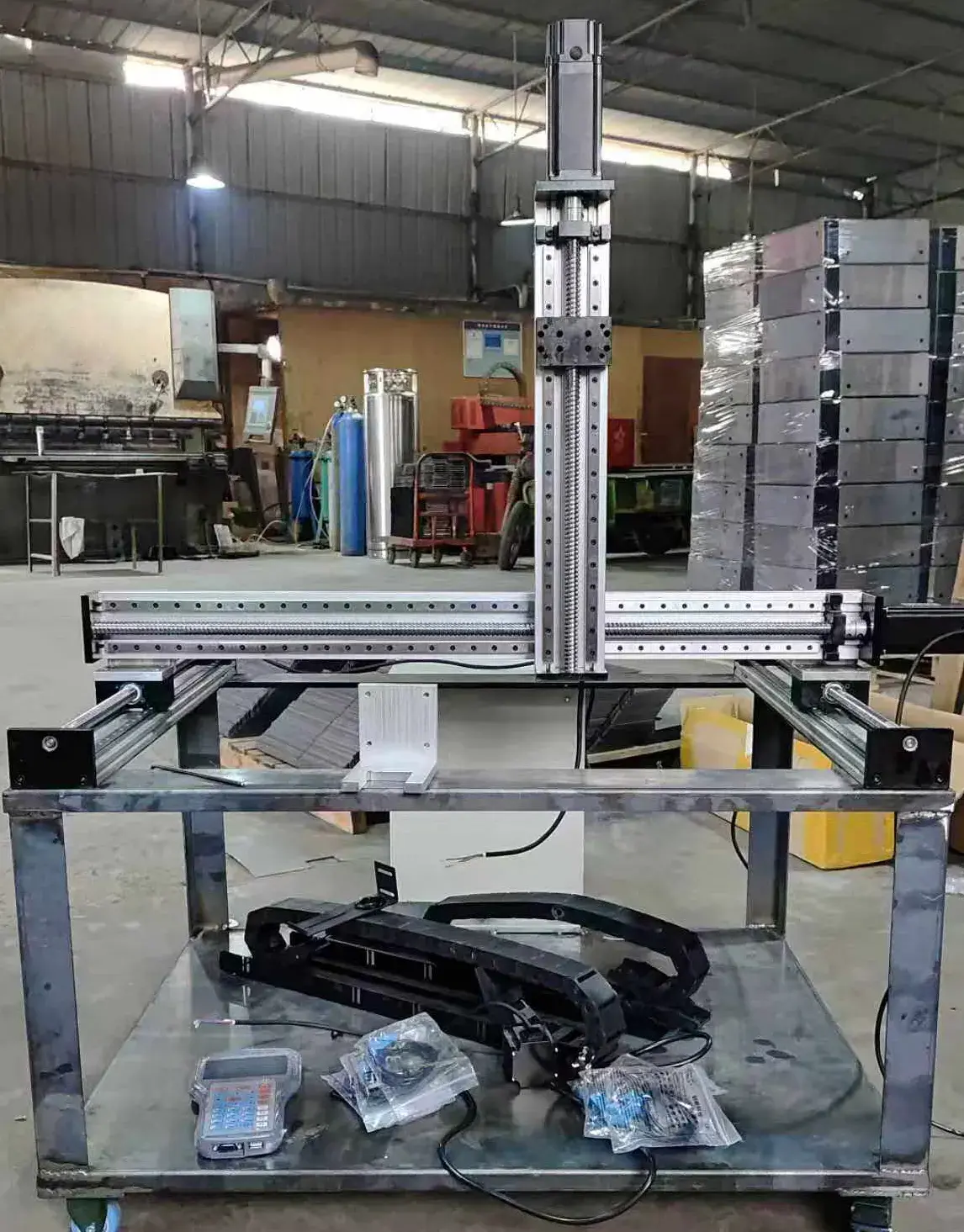

Hệ trục XYZ bao gồm: TLM150S, TLM80S, TLM40S
cơ cấu trượt TLM80S
cơ cấu trượt TLM80S
cơ cấu trượt TLM80S
sản xuất cơ cấu trượt TLM80S
Đóng gói hàng hoá trước khi giao
