gá kẹp phôi cnc: nghệ thuật và kỹ thuật "khóa chặt" phôi cho độ chính xác cao nhất

Quý vị đã biết, máy CNC hoạt động dựa trên các đường chạy dao chính xác đến từng micron. Nhưng sự chính xác này sẽ vô nghĩa nếu phôi không được giữ cố định hoàn toàn tại vị trí đã định vị. Gá kẹp phôi CNC chính là tập hợp các kỹ thuật và cơ cấu được sử dụng để áp dụng lực giữ cần thiết lên phôi, đảm bảo phôi không bị xê dịch, rung động hay biến dạng dưới tác động của lực cắt, nhiệt và các yếu tố khác trong suốt chu kỳ gia công.

Đây không chỉ đơn thuần là "siết chặt"; đây là sự tính toán kỹ lưỡng về lực, vị trí, hướng tác động để phôi được giữ một cách tối ưu nhất cho nguyên công cụ thể.

Tầm Quan Trọng Chuyên Sâu Của Kẹp Chặt Trên Máy CNC:

1. Chống lại Lực Cắt Động Học: Dao cắt trên máy CNC tạo ra lực cắt phức tạp, thay đổi liên tục về độ lớn và hướng (lực tiếp tuyến, hướng kính, dọc trục). Đặc biệt trong phay, lực cắt là gián đoạn, tạo ra các va đập nhỏ liên tục. Cơ cấu kẹp phải đủ độ cứng vững để hấp thụ và chống lại những lực này, ngăn phôi bị trượt, nhấc lên, hoặc quay.

2. Kiểm soát Rung động và Tăng Độ Cứng Vững Hệ Thống: Phôi không được kẹp chắc chắn sẽ dễ bị rung động khi dao cắt tiếp xúc. Rung động này (gọi là chatter) làm giảm chất lượng bề mặt gia công, gây ra các vết "gợn sóng", làm hỏng dao cụ nhanh chóng và ảnh hưởng tiêu cực đến dung sai. Hệ thống gá – phôi – máy tạo thành một "vòng lặp độ cứng vững". Kẹp chặt tốt làm tăng độ cứng vững của phôi trong vòng lặp này, giúp triệt tiêu rung động hiệu quả hơn.
3. Ngăn Chặn Biến Dạng Do Lực Kẹp và Nhiệt: Kẹp quá chặt hoặc kẹp sai vị trí có thể làm biến dạng phôi ngay trước khi gia công. Nhiệt sinh ra trong quá trình cắt cũng có thể làm phôi giãn nở nhẹ; cơ cấu kẹp cần giữ phôi ổn định mà không gây biến dạng thêm khi nhiệt độ thay đổi.

4. Đảm bảo An toàn Vận hành: Phôi bị văng ra khỏi máy do kẹp lỏng lẻo là một trong những nguyên nhân tai nạn nghiêm trọng nhất trong gia công CNC. Kẹp chặt an toàn là yêu cầu bắt buộc.

Các Phương Pháp và Cơ Cấu Kẹp Phôi Phổ Biến Trên Máy CNC (Chi Tiết Hơn):

1. Kẹp Cơ Khí (Mechanical Clamping):

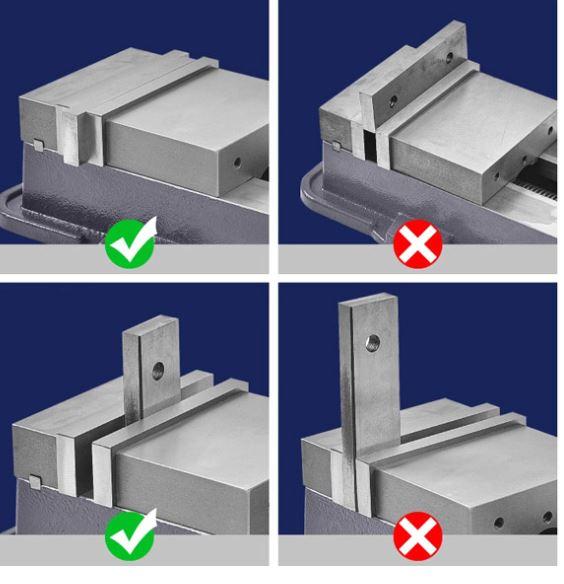

   • Ê Tô (Vises):
     • Cấu tạo & Nguyên lý: Sử dụng vít me hoặc cơ cấu đòn bẩy để di chuyển một ngàm kẹp động áp sát và kẹp chặt phôi vào ngàm cố định.
     • Biến thể chi tiết:
       • Ê tô chống nhấc hàm (Pull-Down Vises): Thiết kế ngàm đặc biệt giúp kéo phôi xuống bề mặt tì khi kẹp, chống hiện tượng phôi bị nhấc lên do lực kẹp hoặc lực cắt. Rất quan trọng cho gia công chính xác.
       • Ê tô nhiều vị trí: Ê tô có khả năng kẹp đồng thời nhiều phôi nhỏ.
       • Ngàm mềm (Soft Jaws): Ngàm có thể gia công lại để vừa vặn hoàn hảo với biên dạng phôi, dùng cho gá lần 2 hoặc phôi đã làm tinh.
     • Ưu điểm: Chắc chắn, bền bỉ, phổ biến, dễ sử dụng với nhiều dạng phôi cơ bản, lực kẹp lớn.
     • Nhược điểm: Thao tác thủ công mất thời gian (trừ loại tự động), lực kẹp phụ thuộc vào người vận hành (với loại thủ công), có thể gây biến dạng phôi thành mỏng hoặc các vết hằn trên bề mặt phôi.

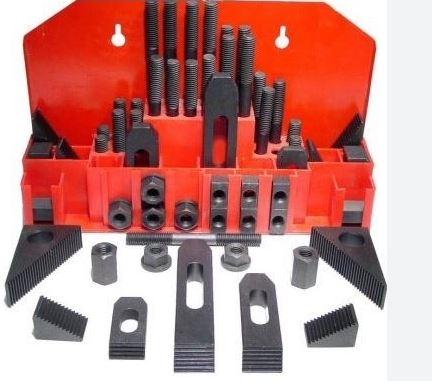

   • Kẹp Bằng Đai Kẹp (Strap Clamps) và Bulông Chữ T:

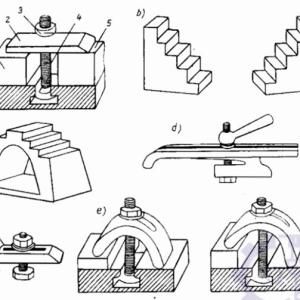

     • Cấu tạo & Nguyên lý: Sử dụng bulông chữ T bắt vào rãnh T trên bàn máy làm điểm neo. Một đai kẹp (thường là thanh kim loại) được đặt lên phôi, một đầu tì vào bulông (thường thông qua khối hỗ trợ điều chỉnh được chiều cao - step block), đầu còn lại đè lên phôi. Siết đai ốc trên bulông để tạo lực kẹp.
     • Các loại đai kẹp: Đai kẹp thẳng, đai kẹp cong, đai kẹp mỏ vịt (finger clamp), kẹp cạnh (edge clamp).
     • Lưu ý kỹ thuật: Chiều cao của điểm tì so với tâm bulông ảnh hưởng đến hiệu quả kẹp (lực kẹp ngang, lực kẹp dọc). Nên đặt điểm tì cao hơn phôi để tăng lực kẹp ngang đẩy phôi vào cữ chặn. Cần sử dụng nhiều đai kẹp cho phôi lớn.
     • Ưu điểm: Linh hoạt cho mọi kích thước và hình dạng phôi, chi phí thấp.
     • Nhược điểm: Thiết lập tốn thời gian, cần nhiều chi tiết phụ trợ, lực kẹp phân bố không đều, đòi hỏi kinh nghiệm để kẹp đúng và hiệu quả.

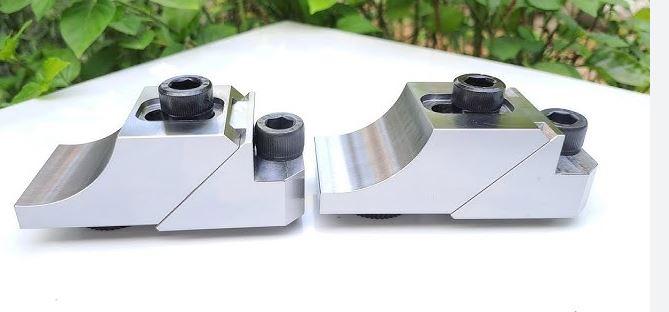

   • Kẹp Chêm/Nêm (Wedge/Toe Clamps):
     • Cấu tạo & Nguyên lý: Sử dụng một chi tiết dạng chêm hoặc nêm di chuyển theo phương ngang (thường bằng vít me hoặc cam) để đẩy phôi xuống và áp sát vào một điểm định vị cố định (ví dụ: cữ chặn).
     • Ưu điểm: Hồ sơ kẹp rất thấp (low profile), không vướng víu phía trên phôi, lý tưởng cho gia công các bề mặt rộng hoặc khi cần tiếp cận dao cụ từ phía trên. Tạo ra cả lực kẹp dọc (ép xuống) và lực kẹp ngang (đẩy vào cữ chặn).
     • Nhược điểm: Lực kẹp có thể hạn chế hơn so với kẹp đè, có thể để lại dấu vết trên mặt bên của phôi, phạm vi kẹp thường không lớn.
2. Kẹp Thủy Lực (Hydraulic Clamping): Tốc Độ, Lực Mạnh và Tự Động Hóa Cao


   • Nguyên lý: Chuyển đổi áp suất dầu thủy lực thành lực cơ học thông qua xi lanh kẹp. Hệ thống điều khiển van cho phép đóng/mở xi lanh.
   • Cơ cấu & Biến thể chi tiết:
     • Xi lanh kẹp đẩy/kéo (Push/Pull Cylinders): Tạo lực tịnh tiến đơn giản.
     • Xi lanh kẹp xoay (Swing Clamps): Xi lanh đẩy một tay kẹp xoay vào vị trí và sau đó đi xuống để kẹp phôi. Lý tưởng cho việc nạp/tháo phôi nhanh vì tay kẹp có thể xoay ra khỏi khu vực làm việc.
     • Xi lanh kẹp thanh (Block Cylinders): Xi lanh nhỏ gọn lắp trực tiếp vào đồ gá.
     • Hệ thống kẹp liên kết (Linkage Clamps): Sử dụng cơ cấu tay đòn để tăng lực kẹp hoặc thay đổi hướng lực kẹp.
     • Bộ nguồn thủy lực (Power Unit): Cung cấp áp suất làm việc, có thể tích hợp cảm biến áp suất để điều khiển lực kẹp chính xác.
   • Ưu điểm: Lực kẹp rất lớn, lực kẹp đồng đều và ổn định trên nhiều điểm kẹp, thao tác cực nhanh và có thể tự động hóa hoàn toàn (kết nối với bộ điều khiển CNC), giảm đáng kể thời gian gá đặt trong sản xuất hàng loạt.
   • Nhược điểm: Chi phí đầu tư ban đầu và bảo trì hệ thống (bơm, van, đường ống) cao hơn, nguy cơ rò rỉ dầu, nhiệt độ ảnh hưởng đến độ nhớt dầu.
3. Kẹp Khí Nén (Pneumatic Clamping): Nhanh Chóng, Sạch Sẽ, Tự Động Hóa


   • Nguyên lý: Chuyển đổi áp suất khí nén thành lực cơ học thông qua xi lanh kẹp.
   • Cơ cấu & Biến thể chi tiết: Tương tự như thủy lực nhưng sử dụng xi lanh và van cho khí nén. Kích thước xi lanh thường lớn hơn thủy lực cho cùng lực kẹp. Bao gồm cả các loại kẹp xoay, kẹp đẩy, kẹp thanh dạng khí nén.
   • Ưu điểm: Thao tác rất nhanh, hệ thống sạch sẽ (không rò rỉ dầu), chi phí đầu tư và bảo trì thấp hơn thủy lực, dễ dàng tích hợp tự động hóa.
   • Nhược điểm: Lực kẹp thấp hơn so với thủy lực (thường dùng cho phôi nhỏ, mềm, hoặc nguyên công phay tinh), lực kẹp có thể bị ảnh hưởng bởi sự biến động áp suất khí nén trong xưởng.
4. Kẹp Chân Không (Vacuum Clamping): Giữ Phôi Phẳng Bằng Áp Suất Khí Quyển


   • Nguyên lý: Tạo áp suất thấp (chân không) trong một khu vực được làm kín bên dưới phôi. Lực kẹp là lực do áp suất khí quyển bên trên phôi đè xuống.
     • Lực kẹp (N) = Áp suất khí quyển (Pa) * Diện tích kẹp (m²) - Áp suất chân không (Pa) * Diện tích kẹp (m²).
   • Lực kẹp tối đa lý thuyết là áp suất khí quyển (~10 N/cm²) nhân với diện tích kẹp.
   • Cơ cấu & Biến thể chi tiết: Bàn chân không với các kênh hoặc khoang hút, các module chân không (vacuum pods), gioăng làm kín (cord or mat), bơm chân không (dry vane, piston, liquid ring, venturi) hoặc bộ tạo chân không khí nén (ejector), hệ thống van điều khiển.
   • Ưu điểm: Không có chi tiết kẹp vướng víu trên mặt gia công, cho phép gia công toàn bộ bề mặt trên. Không gây biến dạng cho phôi tấm mỏng hoặc dễ bị móp vì lực kẹp phân bố đều trên diện tích lớn. Thao tác gá/tháo phôi rất nhanh.
   • Nhược điểm: Chỉ phù hợp với phôi có bề mặt tiếp xúc phẳng, nhẵn, không xốp và kín khí (phôi không có lỗ xuyên qua trong khu vực hút). Lực kẹp chủ yếu theo phương thẳng đứng, khả năng chống lại lực cắt ngang bị hạn chế (thường cần kết hợp với các chốt chặn chống trượt). Cần hệ thống bơm chân không.
5. Kẹp Từ Tính (Magnetic Clamping): Lực Từ Chuyên Biệt Cho Vật Liệu Sắt Từ


   • Nguyên lý: Tạo ra từ trường để "hút" và giữ chặt phôi làm từ vật liệu sắt từ (thép, gang) lên bề mặt đồ gá từ.
   • Cơ cấu & Biến thể chi tiết:
     • Mâm từ vĩnh cửu (Permanent Magnetic Chucks): Sử dụng nam châm vĩnh cửu. Kích hoạt/hủy kích hoạt lực từ bằng cần gạt cơ khí. An toàn (giữ phôi ngay cả khi mất điện).
     • Mâm từ điện từ (Electromagnetic Chucks): Sử dụng cuộn dây điện từ. Kích hoạt/hủy kích hoạt bằng cách cấp/ngắt dòng điện. Cần nguồn điện liên tục khi đang kẹp, có thể sinh nhiệt.
     • Mâm từ điện vĩnh cửu (Electro-Permanent Magnetic Chucks): Kết hợp ưu điểm của hai loại trên. Sử dụng xung điện để kích hoạt/hủy kích hoạt, nhưng lực kẹp duy trì bằng nam châm vĩnh cửu khi không có điện. An toàn và mạnh mẽ.
     • Các khối nam châm: Các khối nhỏ có thể di chuyển để kẹp các phôi có hình dạng không đều.
   • Ưu điểm: Gá đặt và tháo phôi cực nhanh. Không có chi tiết kẹp vướng víu trên mặt gia công.

   • Nhược điểm: Chỉ dùng được cho vật liệu sắt từ. Lực kẹp chủ yếu theo phương thẳng đứng, khả năng chống lại lực cắt ngang bị hạn chế (thường cần kết hợp với các chốt chặn hoặc vấu tì chống trượt). Có thể để lại từ dư trên phôi sau khi nhả kẹp. Chi phí đầu tư (đặc biệt loại Electro-Permanent).

Nguyên Tắc & Kỹ Thuật Nâng Cao Khi Kẹp Chặt Phôi CNC:

• Lực Kẹp Tối Ưu và Phân Bố:

  • Ước tính Lực Kẹp Cần thiết: Dựa trên lực cắt lớn nhất dự kiến cho nguyên công và thêm một hệ số an toàn (thường 1.5 - 3 lần lực cắt). Lực cắt có thể ước tính dựa trên vật liệu, dao cụ, chiều sâu cắt, bước tiến.
  • Kiểm soát Lực: Sử dụng đồng hồ đo áp suất trên hệ thống thủy lực/khí nén, hoặc sử dụng cờ lê lực (torque wrench) với kẹp cơ khí có bulông để đảm bảo lực kẹp đồng đều và đúng giá trị.
  • Phân Bố Đều: Sử dụng nhiều điểm kẹp với lực vừa phải thay vì ít điểm kẹp với lực rất lớn, đặc biệt với phôi thành mỏng hoặc vật liệu dễ biến dạng.
• Vị trí Kẹp Tương Quan với Định Vị và Lực Cắt:
  • Điểm kẹp phải đẩy phôi tì sát vào tất cả các điểm định vị đã thiết lập.
  • Đặt điểm kẹp tại các vị trí có kết cấu cứng vững của phôi, tránh các khu vực yếu hoặc dễ bị biến dạng.
  • Cân nhắc hướng của lực cắt. Nên đặt điểm kẹp và điểm hỗ trợ ở vị trí có thể chống lại hiệu quả nhất lực cắt chính. Ví dụ, khi phay nghịch, phôi có xu hướng bị đẩy ra, cần lực kẹp tốt theo hướng chống lại lực này. Khi phay thuận, phôi có xu hướng bị kéo vào dao, cần kẹp chắc chắn chống lại lực kéo.
• Trình tự Kẹp (Clamping Sequence): Đối với một số phôi có hình dạng phức tạp hoặc dễ biến dạng, thứ tự siết chặt các kẹp khác nhau có thể ảnh hưởng đến kết quả cuối cùng. Đôi khi cần siết các kẹp định vị trước, sau đó siết các kẹp chính.
• Kiểm soát Biến Dạng Do Kẹp: Sử dụng ngàm kẹp mềm (soft jaws), lót đệm giữa kẹp và phôi, sử dụng các cơ cấu kẹp tự cân bằng, hoặc điều chỉnh áp lực kẹp thấp khi gia công tinh.

• Thiết kế Đồ Gá Hỗ trợ Kẹp: Đồ gá phải có không gian đủ cho cơ cấu kẹp hoạt động, không cản trở việc nạp/tháo phôi và tiếp cận dao cụ. Các chi tiết kẹp (đặc biệt là loại tự động) thường được tích hợp vào thiết kế tổng thể của đồ gá chuyên dụng hoặc module.

Tích Hợp Kẹp Tự Động với Hệ Thống CNC:

Các hệ thống kẹp khí nén và thủy lực thường được kết nối với bộ điều khiển CNC thông qua các tín hiệu vào/ra (I/O). Lệnh M-code trong chương trình CNC có thể được sử dụng để điều khiển van phân phối, bật/tắt chức năng kẹp phôi một cách tự động, đồng bộ với chu trình gia công.

Vai Trò Của Phần Mềm Thiết Kế:

Trong thiết kế đồ gá CNC hiện đại, phần mềm CAD (Computer-Aided Design) được sử dụng để tạo mô hình 3D của đồ gá và phôi. Một số phần mềm còn có khả năng mô phỏng việc áp dụng lực kẹp và dự đoán phản ứng của phôi, giúp kỹ sư thiết kế tối ưu hóa vị trí và loại kẹp trước khi chế tạo thực tế.

Kết Luận:

Gá kẹp phôi là một khía cạnh kỹ thuật phức tạp nhưng cực kỳ quan trọng trong quy trình gá phôi trên máy CNC. Nó không chỉ là việc giữ phôi cố định mà là sự tính toán tỉ mỉ về loại cơ cấu kẹp, lực kẹp, vị trí và hướng kẹp để phôi có thể chịu được các tác động của quá trình gia công mà không bị xê dịch hay biến dạng. Nắm vững các phương pháp kẹp phổ biến (cơ khí, thủy lực, khí nén, chân không, từ tính), hiểu rõ nguyên tắc áp dụng lực kẹp tối ưu và tuân thủ các kỹ thuật kẹp hiệu quả là yếu tố then chốt để khai thác triệt để khả năng của máy CNC, đạt được độ chính xác cao nhất, nâng cao năng suất, giảm phế phẩm và đảm bảo an toàn lao động trong môi trường sản xuất hiện đại.
