Đồ gá trên máy cnc: yếu tố nền tảng quyết định độ chính xác & hiệu quả gia công hiện đại

Máy CNC (Computer Numerical Control) đại diện cho đỉnh cao của công nghệ gia công, mang đến khả năng tự động hóa, tốc độ và đặc biệt là độ chính xác vượt trội trong việc tạo ra các chi tiết cơ khí phức tạp. Tuy nhiên, sức mạnh của máy CNC chỉ có thể được phát huy tối đa khi phôi (vật liệu cần gia công) được giữ một cách ổn định và định vị chuẩn xác trong suốt quá trình cắt gọt. Vai trò then chốt này thuộc về đồ gá trên máy CNC.

Đồ Gá Trên Máy CNC Là Gì?

Đồ gá trên máy CNC (CNC Machine Fixture) là một công cụ hỗ trợ sản xuất chuyên dụng, được thiết kế để định vị (locate), kẹp chặt (clamp) và hỗ trợ (support) phôi ở một vị trí cố định và định hướng cụ thể trên bàn làm việc của máy CNC. Chức năng cốt lõi của đồ gá là đảm bảo phôi không bị xê dịch, rung động hoặc biến dạng dưới tác động của lực cắt và các yếu tố trong quá trình gia công, đồng thời thiết lập một mối quan hệ chính xác giữa các đặc điểm hình học của phôi và hệ tọa độ của máy CNC.

Đồ gá có thể được xem như một giao diện vật lý đáng tin cậy, kết nối phôi với khả năng gia công chính xác của máy CNC.

Vai Trò Thiết Yếu Của Đồ Gá Trong Môi Trường Gia Công CNC:

Trong bối cảnh gia công tự động hóa và yêu cầu dung sai chặt chẽ, đồ gá đóng vai trò không thể thiếu vì:

1. Đảm bảo Độ Chính xác Hình học và Dung sai: Máy CNC có khả năng di chuyển dao cụ theo đường dẫn được lập trình với độ chính xác rất cao. Đồ gá phải giữ phôi ổn định trong phạm vi dung sai cho phép để máy có thể thực hiện đúng các kích thước và hình dạng yêu cầu trên chi tiết cuối cùng.

2. Chống lại Lực Cắt và Ứng suất: Quá trình cắt gọt sinh ra lực và nhiệt đáng kể. Đồ gá phải đủ cứng vững và có cơ cấu kẹp hiệu quả để giữ phôi chống lại các lực này mà không gây biến dạng phôi hoặc làm mất vị trí định vị ban đầu.
3. Thúc đẩy Tự động hóa và Tính Lặp lại: Trong các hệ thống gia công tự động, máy CNC hoạt động dựa trên chương trình đã lập trình cho một vị trí phôi cố định. Đồ gá phải trình bày mỗi phôi giống nhau ở cùng một vị trí chính xác một cách lặp lại, cho phép máy thực hiện chương trình một cách nhất quán trên hàng loạt sản phẩm.

4. Tối ưu hóa Hiệu quả Vận hành: Một đồ gá được thiết kế tốt giúp giảm đáng kể thời gian thiết lập và gá đặt phôi giữa các chu kỳ gia công, tối đa hóa thời gian hoạt động thực tế của máy CNC và nâng cao năng suất tổng thể.

Các Chức Năng Chính Của Đồ Gá Trên Máy CNC:

• Định vị (Locating): Sử dụng các bộ phận định vị (như chốt, khối chặn, mặt tì) để đặt phôi vào một vị trí và hướng duy nhất, loại bỏ các bậc tự do chuyển động của phôi (thường tuân theo nguyên tắc 3-2-1). Việc lựa chọn điểm định vị phù hợp (trên bề mặt, cạnh, lỗ) là cực kỳ quan trọng.

• Kẹp chặt (Clamping): Áp dụng lực kẹp cần thiết thông qua các cơ cấu khác nhau để giữ phôi cố định tại các điểm định vị, chống lại lực cắt, rung động và các tác động khác mà không gây biến dạng phôi.
• Hỗ trợ (Supporting): Cung cấp các điểm tựa bổ sung bên dưới các khu vực dễ bị biến dạng của phôi (ví dụ: phần mỏng, phần nhô ra) để chống lại sự võng xuống hoặc biến dạng dưới tác động của lực cắt và trọng lượng bản thân phôi.

• Đảm bảo Tính Lặp lại (Repeatability): Đây là kết quả tổng hợp của quá trình định vị và kẹp chặt chính xác, đảm bảo mỗi phôi khi được gá vào đều nằm ở cùng một vị trí trong không gian 3 chiều so với hệ tọa độ máy, cho phép sản xuất hàng loạt các chi tiết đồng nhất.

Các Thành Phần Cấu Tạo Điển Hình Của Đồ Gá CNC:

• Tấm đế (Base Plate) / Thân đồ gá: Kết cấu chính, thường làm từ thép hoặc gang đúc, được gia công phẳng và chính xác. Tấm đế được bắt chặt vào bàn máy CNC (thường qua hệ thống rãnh chữ T, lỗ định vị, hoặc hệ thống gá đặt nhanh Zero-point).

• Các Bộ Phận Định vị (Locating Elements): Thường được làm từ thép làm khuôn, tôi cứng và mài chính xác. Bao gồm các loại chốt định vị (chốt trụ, chốt kim cương/côn), khối chặn, khối V, bề mặt tì, được đặt ở các vị trí đã tính toán trên tấm đế.
• Các Cơ cấu Kẹp chặt (Clamping Mechanisms): Rất đa dạng, từ các loại kẹp cơ khí (ê tô, kẹp kẹp, bulông kẹp) đến các hệ thống kẹp tự động hoặc bán tự động (kẹp khí nén, thủy lực, chân không, nam châm). Lựa chọn cơ cấu kẹp phụ thuộc vào lực kẹp yêu cầu, tốc độ thao tác và tính tương thích với tự động hóa.

• Các Bộ phận Hỗ trợ (Support Elements): Các trụ đỡ cố định hoặc có khả năng điều chỉnh độ cao (ví dụ: vít điều chỉnh), được đặt dưới các khu vực cần hỗ trợ của phôi.

Các Loại Đồ Gá Phổ Biến Trong Gia Công CNC:

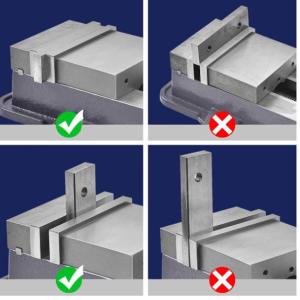

• Ê tô máy (Machine Vises): Loại phổ biến và linh hoạt nhất cho các chi tiết có bề mặt song song hoặc vuông góc (hình hộp, khối trụ). Cung cấp khả năng kẹp nhanh chóng trong một phạm vi kích thước nhất định.

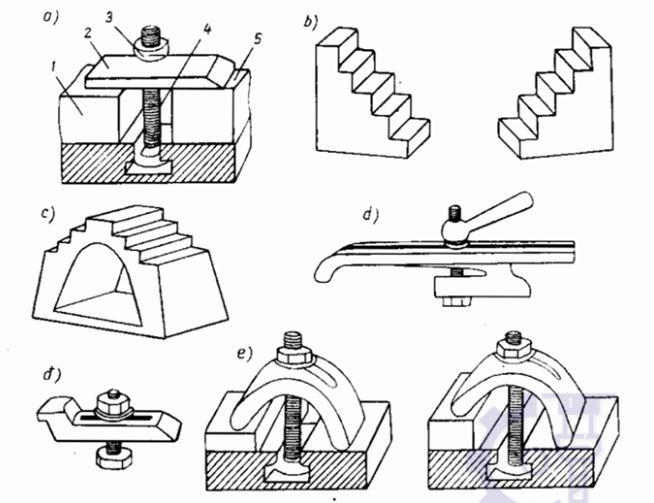

• Hệ Thống Kẹp Trực Tiếp (Direct Clamping Systems): Sử dụng các loại kẹp (strap clamps, edge clamps, toggle clamps) bắt trực tiếp xuống bàn máy hoặc thông qua các khối trung gian để giữ phôi. Cung cấp sự linh hoạt cao cho các hình dạng phôi không chuẩn, nhưng có thể tốn thời gian thiết lập.
• Hệ Thống Đồ Gá Module (Modular Fixturing Systems): Sử dụng bộ kit các thành phần tiêu chuẩn (tấm đế có mạng lưới lỗ/rãnh, khối định vị, kẹp, trụ đỡ...) có thể lắp ghép nhanh chóng để tạo đồ gá cho nhiều loại phôi khác nhau. Cung cấp sự linh hoạt và hiệu quả chi phí cho sản xuất đa dạng.

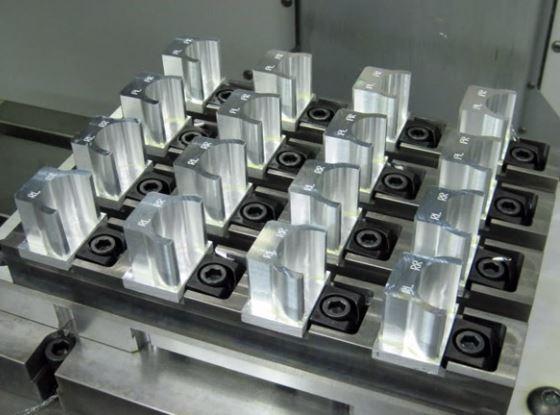

• Đồ Gá Chuyên Dụng (Dedicated Fixtures): Thiết kế và chế tạo riêng cho một loại chi tiết cụ thể, không dùng cho chi tiết khác. Cung cấp độ chính xác và lặp lại cao nhất, thời gian gá đặt nhanh nhất, lý tưởng cho sản xuất hàng loạt lớn và yêu cầu dung sai cực chặt.
• Đồ Gá Chân Không (Vacuum Fixtures): Sử dụng áp suất chân không để giữ các phôi tấm phẳng, xốp hoặc các vật liệu không từ tính (nhôm mỏng, nhựa, composite). Ưu điểm là không để lại dấu kẹp ở mặt trên phôi.
• Đồ Gá Nam Châm (Magnetic Fixtures): Sử dụng lực từ để giữ các phôi làm từ vật liệu sắt từ. Phù hợp cho gia công các chi tiết mỏng hoặc cần gia công 5 mặt mà không bị cản trở bởi kẹp cơ khí.

• Đồ Gá Pallet (Pallet Fixtures): Đồ gá được gắn cố định trên một tấm pallet chuẩn. Hệ thống tự động đổi pallet của máy CNC sẽ gắp và đưa pallet cùng phôi vào khu vực gia công. Đây là thành phần cốt lõi để tự động hóa hoàn toàn quá trình nạp/tháo phôi trong sản xuất hàng loạt rất lớn.

Những Yếu Tố Quan Trọng Cần Lưu Ý Khi Thiết Kế Đồ Gá CNC:

• Độ Chính xác Yêu cầu: Mức độ chính xác của đồ gá phải  cao hơn so với dung sai của chi tiết cuối cùng.

• Khả năng Chống Lực Cắt và Rung động: Cấu trúc đồ gá và cơ cấu kẹp phải đủ cứng vững để chịu được tải trọng gia công.
• Khả năng Tiếp cận Dao Cụ: Thiết kế phải đảm bảo dao cụ có không gian di chuyển tự do để gia công tất cả các bề mặt cần thiết mà không va chạm với đồ gá.
• Thoát Phoi và Chất Làm Mát: Thiết kế phải tạo điều kiện thuận lợi cho phoi cắt và chất làm mát được đưa ra khỏi khu vực gia công.
• Hiệu quả Gá/Tháo Phôi: Tối ưu hóa thời gian thao tác của người vận hành hoặc robot cấp phôi.
• Độ Bền và Tuổi thọ: Chọn vật liệu và xử lý nhiệt phù hợp để đồ gá chịu được môi trường xưởng khắc nghiệt và các chu kỳ sử dụng lặp lại.

• An Toàn: Thiết kế phải đảm bảo an toàn cho người vận hành, ngăn ngừa phôi bị văng ra.

Lợi Ích Của Việc Sử Dụng Đồ Gá CNC Chất Lượng Cao:

• Đạt được độ chính xác và dung sai yêu cầu của chi tiết.

• Nâng cao năng suất thông qua giảm thời gian gá đặt và tối ưu hóa chu kỳ máy.
• Đảm bảo tính lặp lại và sự đồng nhất của sản phẩm trong sản xuất hàng loạt.
• Giảm tỷ lệ phế phẩm.
• Kéo dài tuổi thọ máy CNC và dụng cụ cắt.
• Cải thiện an toàn lao động.

• Là yếu tố thiết yếu để triển khai và vận hành hiệu quả các hệ thống gia công CNC tự động hóa.

Kết Luận:

Đồ gá trên máy CNC là một công cụ kỹ thuật không thể thiếu, đóng vai trò là "cầu nối" quan trọng giữa phôi và khả năng gia công chính xác của máy CNC. Việc lựa chọn và thiết kế đồ gá phù hợp, đáp ứng được các yêu cầu về định vị, kẹp chặt, hỗ trợ, và đặc biệt là độ lặp lại và khả năng chống lực cắt, là chìa khóa để tối ưu hóa quy trình gia công CNC, đạt được chất lượng sản phẩm cao nhất, tăng năng suất và nâng cao hiệu quả kinh tế cho doanh nghiệp. Đầu tư vào đồ gá CNC chất lượng chính là đầu tư vào sự thành công của quy trình gia công hiện đại.
