Động cơ Servo hybrid step 57 (kèm driver BHS57)

servo hybrid step 57

Mã: ME-SM-17162 Danh mục: Thương hiệu:

1.360.000 ₫

  • Động cơ bước có  Encoder
  • Vân hành êm, không ồn, nhiệt độ thấp
  • Đường kính trục: 8mm
  • Momen: 1.2Nm – 3.0Nm
  • Độ chính xác cao

Lưu ý: Sản phẩm có đi kèm thêm cổng chuyển đổi, dây dài 3m

Momen động cơ :
1.2N.m
2.2N.m
3.0N.m
Bỏ chọn
vận chuyển sản phẩm

Giao hàng tận nơi, cả nước, nhanh chóng

thu tiền

Nhiều hình thức thanh toán

đổi trả sản phẩm

Đổi trả sản phẩm nếu có vấn đề

số điện thoại hotline

Phone 1: 032 635 4641

số điện thoại hotline

Phone 2: 096 570 5570

icon zalo

Zalo: 0326354641

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

địa chỉ cửa hàng

Địa chỉ: 465 Xô Vết Nghệ Tĩnh, Bình Thạnh, TP.HCM

icon time

Thời gian: 08h - 17h T2→T7 | 08h - 12h00 Chủ nhật

Động cơ bước 57 có encoder

Động cơ bước 57 (Servo hybrid step) với Encoder đáp ứng được các yêu cầu về độ chính xác cao hoặc trong những trường hợp hệ thống bi sự cố nhưng động cơ vẫn định vị chính xác. Động cơ sử dụng Driver Hybrid Servo BHS57 giúp tăng hiệu năng hoạt động và loại bỏ vấn đề như: động cơ bị rung, tiếng ổn, nhiệt độ.

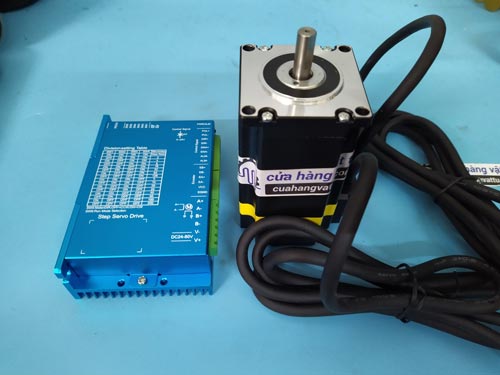

driver và động cơ

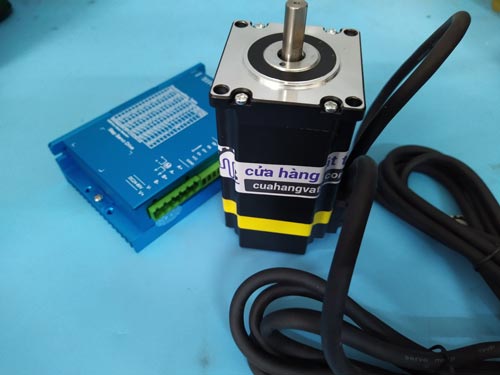

động cơ kèm với dây chuyển đổi

Tùy vào nhu cầu mà người dùng lựa chọn loại động cơ momen xoắn đủ để đáp ứng công việc. Bộ sản phẩm bao gồm: Động cơ, driver điều khiển và cổng chuyển đổi đầu dây của Encoder (nếu có)

Đặc điểm

  • Sinh nhiệt thấp
  • Động cơ vận hành mượt (Dựa trên thuật toán điều khiển và công nghệ lọc mịn vector từ tín hiệu trả về của Encoder )Tốc độ phản hồi cao (Công nghệ điều khiển servo tạo ra momen xoắn lớn, hệ thống phản hồi cao, tốc độ có thể chạm đến mức 600 – 2000RPM)

Ứng dụng trong côn nghiệp: Hệ thống nóng lại, máy điêu khắc gỗ, máy hàn, máy tiện ren, máy cuốn dây, máy làm mạch, máy đóng gói, máy khắc, máy laser, thiết bị điện tử khác

động cơ bước lai

Thông số Step 57

  1. Số vòng quay: 1000 v/p – 2000 v/p
  2. Chiều dài động cơ: 99mm
  3. Momen: 1.2Nm, 2.2N, 3N.m
  4. Trục: 8mm (trục đơn)
  5. Dòng điện: 3.5A
  6. Góc bước: 1.8 độ
  7. Khả nặng chịu nhiệt: dưới 85 độ C
  8. Chiều dài dây dẫn: 30cm

bản vẽ kỹ thuật

động cơ hybrid servo 57

Driver HBS57

  1. Tín hiệu xung: Tương thích 3.3V/5V/ 25V
  2. Điện áp đầu vào: 16V – 70VDC
  3. Vi bước: 800 – 51200
  4. Vộ xử lý tính hiệu DSP 32bit, điều khiển PWM

Driver HBS57 được sản xuất để đáp ứng những hệ thống servo điện áp thấp. Nó sử dụng chip điều khiển tín hiệu DSP mới và thuật toán điều khiển dòng điện và thần số tiên tiến. Việc sản xuất nhằm giảm chi phí – giá thành cho các hệ thống nhỏ. HBS57 có kích thước nhỏ, tiết kiệm không gian và giảm thiểu nhiễu động điện tử giữa các dây dẫn. Được ứng dụng công nghệ giúp sinh nhiệt thấp để đảm bảo giải quyết được vấn đề nóng lên của động cơ và drver trong quá trinh hoạt động. Tất cả các vẫn đề về rung, tiếng ồn, sinh nhiệt, thân thiện và an toàn để được cải thiện. Driver này tương thích cho các loại động cơ servo hybrid 2 pha: 42, 57, 60

Cách đấu nối dây điện từ động cơ và driver

  • EB+ : Vàng
  • EB-: Xanh Green
  • EA+: Đen
  • EA-: Xanh blue
  • VCC: Đỏ
  • EGND: Trắng
động cơ bước hybrid
step hybrid
