Động cơ Step 57 có phanh từ

Quà tặng

Mã: ME-SM-17141 Danh mục: Thương hiệu:
Giảm giá: Giảm 10% khi mua từ 3 sản phẩm trở lên

1.380.000

  • Động cơ bước 57BYG250C (có phành từ)
  • Đường kính trục: 8mm
  • 2 pha – 4 dây
  • Góc bước: 1.8 độ
  • Điện áp cấp cho phanh: 24V

Liên hệ với Cửa Hàng Vật Tư

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Động cơ Step 57 có phanh từ

Mã: ME-SM-17141 Danh mục: Thương hiệu:
Giảm giá: Giảm 10% khi mua từ 3 sản phẩm trở lên

1.380.000

  • Động cơ bước 57BYG250C (có phành từ)
  • Đường kính trục: 8mm
  • 2 pha – 4 dây
  • Góc bước: 1.8 độ
  • Điện áp cấp cho phanh: 24V

Liên hệ với Cửa Hàng Vật Tư

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Động cơ có phanh từ để hãm

Loại động cơ bước 57 được dùng rất nhiều trông công nghiệp trên các hệ thống – dây chuyền sản xuất hay một số máy CNC, máy in 3D. Người thiết kế máy sẽ lựa chọn loại có thông số về momen xoắn phù hợp để sử dụng, trong trường hợp mất điện nếu tải quá lớn thì động cơ sẽ không giữ lại được, khi động cơ đã dừng nhưng vẫn còn quán tính thì nó vẫn chạy hay trong một số máy móc yêu cầu tính năng dừng khẩn cấp. Để khắc phục vấn đề này phanh từ đã được thiết kế và gắn vào phần đuôi

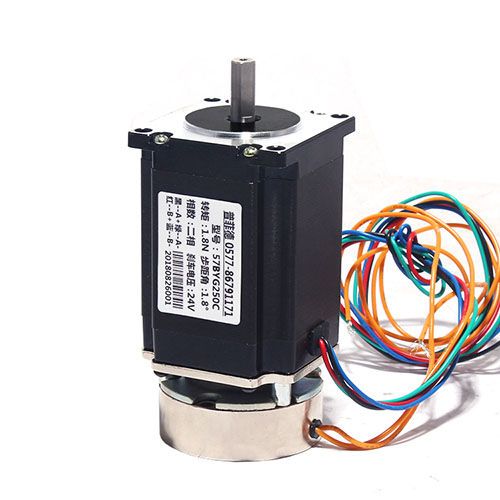

động cơ bước có phanh từ

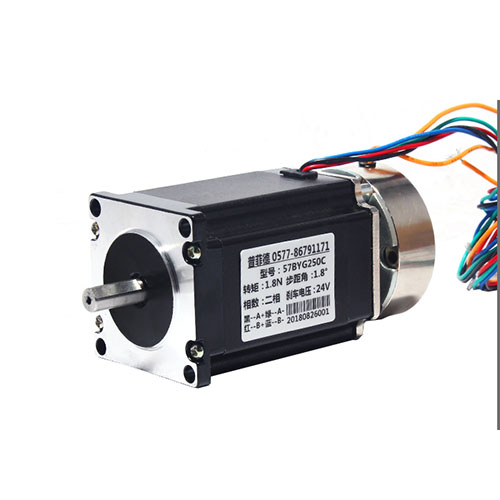

step 57 kèm phanh từ

Phanh từ là một bộ phận được gắn ở phần đuôi động cơ, làm nhiều vụ hãm động cơ lại bằng bằng lực từ. Một số trường hợp khi ngắt điện để đảm bảo động cơ cơ thể tự giữ được thì cần dùng đến phanh từ hoặc trong một số dừng đột ngột khẩn cấp

Điều khiển loại động cơ này hoàn toàn như các loại step motor khác, sử dụng các driver để cấp xung cho động cơ. Nguồn điện cấp cho phanh từ sử dụng trực tiếp từ mạch điều khiển. Bình thường khi không có điện phanh từ sẽ khoá động cơ lại nên không thể xoay trục được (dù tác dụng một lực rất mạnh từ bên ngoài), khi cấp điện thắng từ sẽ mở ra giúp động cơ có thể xoay được

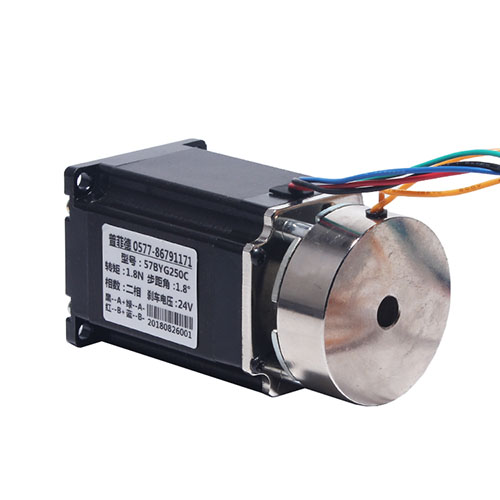

step 57 có thắng từ

Thông số kỹ thuât

  • Momen xoắn Step 57: 1.8Nm
  • Đường kính trục: 8mm
  • Step 2 pha – 4 dây
  • Phanh từ DC – 24V
  • Chiều dài động cơ: 76mm

bản vẽ kỹ thuật

phanh từ động cơ
step 57
