Động cơ bước 57 (Step motor) – 2 pha, 4 dây

Thương hiệu: SUMTOR

440.000₫

  • Thường sử dụng cho máy khắc laser, in 3d, cnc mini, máy tự động
  • Motor bước size 57 (NEMA23)
  • Trục được vát mặt bên
  • Loại động cơ bước 2 pha, 4 dây
(Available)
Số lượng

Mã sản phẩm: ME-SM-7853

Danh mục: Động cơ Servo - Step

CƠ CẤU TRƯỢT GIA CÔNG THEO YÊU CẦU

Thông số kỹ thuật động cơ

Xuất xứTrung Quốc
Thương hiệuSUMTOR (Wuxi) Electric CO. ,Ltd
Loại động cơĐộng cơ bước 57 (NEMA23)
Đường kính trục động cơ6.35mm, 08mm (1 đầu trục và 2 đầu trục)
Góc bước động cơ1.8 độ
Số pha2 pha
Số dây4 dây
Dòng điện3.0A
Điện áp động cơ24VDC - 50VDC
Momen xoắn lớn nhất1.8Nm, 3Nm
Khối lượng động cơ0.95kg
Nhiệt độ môi trường-20°C - 50°C
Nhiệt độ động cơ80ºC MAX
Driver cấp xung phù hợpTB6600, DM542, DM542-05
Sai số góc bước5%
Sái số trở kháng10%
Sai số tự cảm20%
Điện trở cách điện (vật liệu cách điện)100MΩMin (500VDC)
Điện áp chịu được500VAC (1 phút)

Video test động cơ bước 57 (đường kính trục 11mm)

Động cơ bước 57 (NEMA23)

Động cơ bước (Step motor 57) sử sử dụng cho nhiều mục đích khác nhau: Giáo dục, máy khắc laser, máy in 3D, máy cnc mini và nhiều loại máy móc công nghiệp khác. Quá trình thiết kế máy sẽ tính toán để chọn ra loại động cơ phù hợp nhất, cùng là step 57 nhưng loại dài hơn sẽ có momen xoắn lớn hơn.

Xét riêng loại step 57 đã có rất nhiều loại khác nhau, được phân nhóm dựa trên chiều dài động cơ (động cơ càng dài sẽ càng mạnh). Dài 56mm, dài 76mm, dài 112mm, có phanh từ, có encoder, 2 đầu trục ở đầu và đuôi. Loại có chiều dài 76 là được sử dụng phổ biến nhất

động cơ bước 57

Một số điểm mạnh của động cơ bước 57: Momen xoắn lớn, chạy êm – không gây nhiều tiếng ồn, động cơ tùy chỉnh. Sử dụng Driver để điều khiển (TB6600, DM542, DM542-05), loại driver này còn tương thích với động cơ Step 42 và Step 86 (đủ dòng). Ngoài ra người kỹ sư thiết kế máy có thể lựa chọn các loại driver khác cao cấp hơn nhưng phải cân nhắc giữa nhu cầu và kính phí bỏ ra.

Kích thước trục động cơ

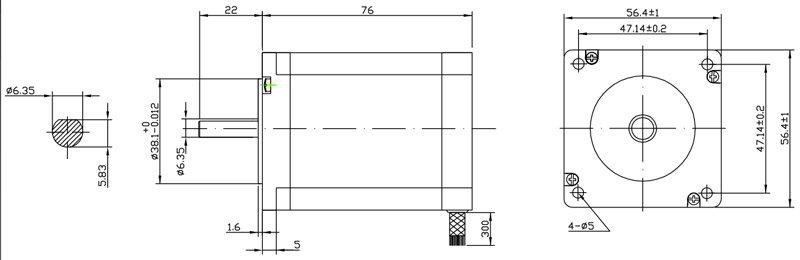

bản vẽ động cơ bước 57 - 1.8Nm - trục 6.35mm
bản vẽ động cơ bước 57 - 1.8Nm - trục 6.35mm

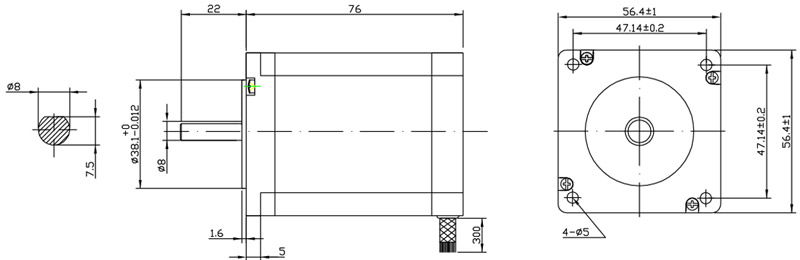

bản vẽ động cơ bước 57 - 1.8Nm - trục 8mm
bản vẽ động cơ bước 57 - 1.8Nm - trục 8mm

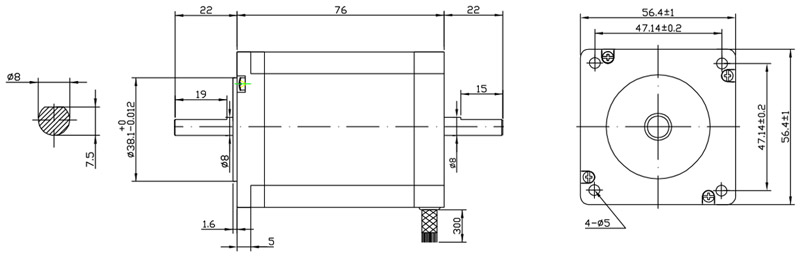

bản vẽ động cơ bước 57 - 1.8Nm - 2 đầu trục
bản vẽ động cơ bước 57 - 1.8Nm - 2 đầu trục

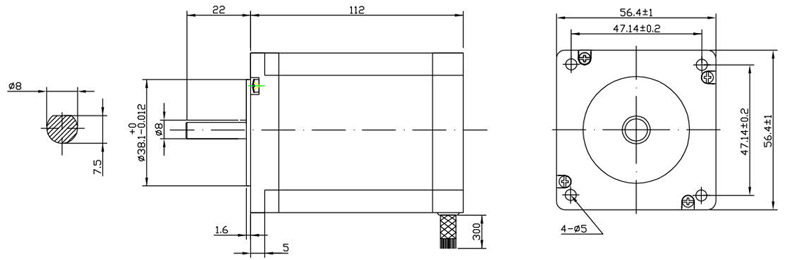

bản vẽ động cơ bước 57 - 3Nm
bản vẽ động cơ bước 57 - 3Nm - dài 112mm

Driver DM542 và Driver TB6600 được sử dụng rất nhiều để điều khiển động cơ bước 57. Với giá thành vừa phải mà vẫn đảm bảo được độ chính xác, độ ổn định khi động cơ vận hành. Driver cho phép thiết lập các thông số về dòng điện, số xung cho mỗi vòng quay.  Bên dưới là sơ đồ hướng dẫn đấu nối giữa động cơ, driver và nguồn điện

sơ đồ mạch điện đấu nối giữa driver và động cơ bước 57

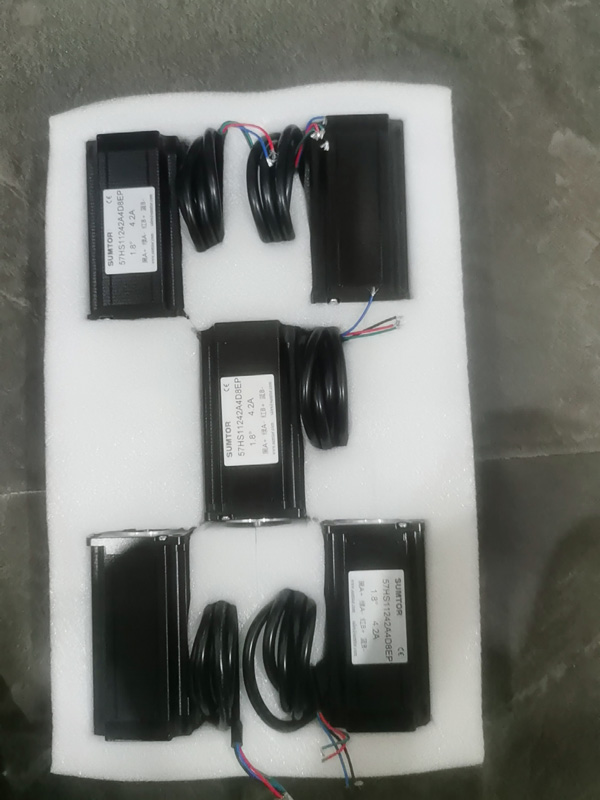

động cơ bước 57 dài 112, momen xoắn 3Nm

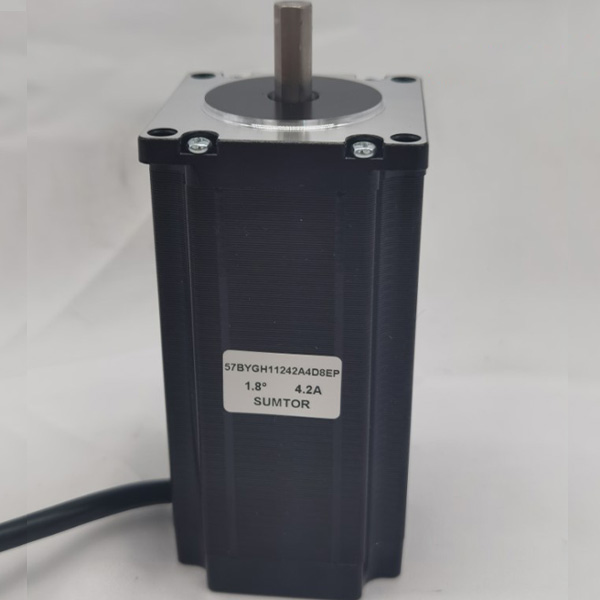

Động cơ bước 57 - 3Nm

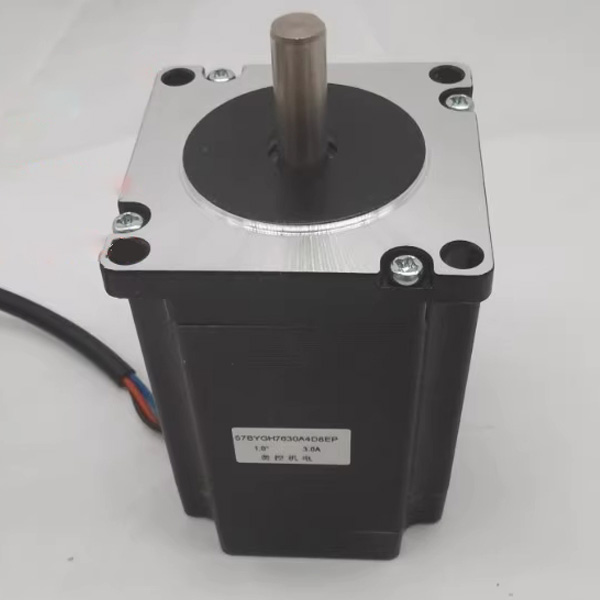

Động cơ bước 57 - 1.8Nm

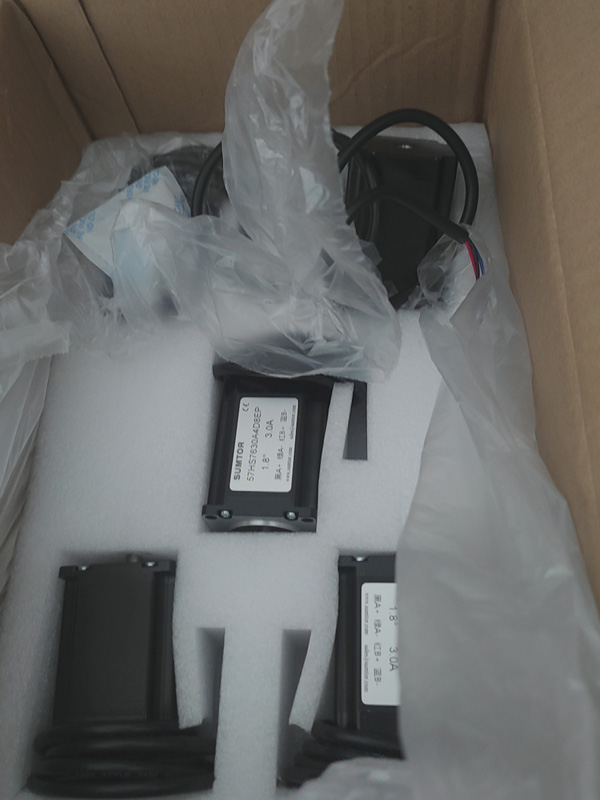

Động cơ bước 57 - 1.8Nm
