Bàn trượt chữ thập TST (máy khoan, máy phay) - Trục XY

Thương hiệu: OEM

2.860.000₫

  • Ứng dụng: Máy phay, khoan, mài
  • Gang đúc nguyên khối
  • Gia công bề mặt lắp ráp
  • Gá kẹp phôi dễ dàng

Lưu ý: Cần bôi dầu mỡ định kỳ để đảm bảo bàn trượt hoạt động tốt nhất. Tránh để bụi bẩn, bavia bám vào vít me và rãnh trượt mang cá

(Available)
Số lượng

Mã sản phẩm: ME-MS-18834---

Danh mục: Cơ cấu máy

Mã sản phẩmTST (Bàn trượt chữ thập)
Vật liệuThép, Gang
Gia côngĐúc nguyên khối, phay bề mặt, mài phẳng
Truyền độngTrục vít me
Dẫn hướngTrượt mang cá
Ứng dụngDùng cho cho các máy công cụ, dụng cụ gia công (khoan, cắt, phay, bào, mài)

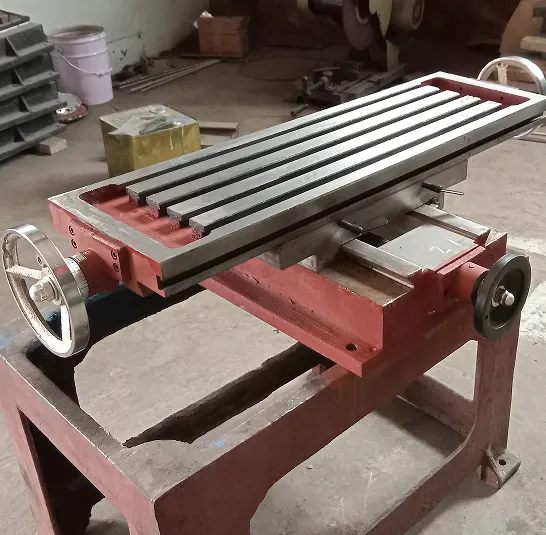

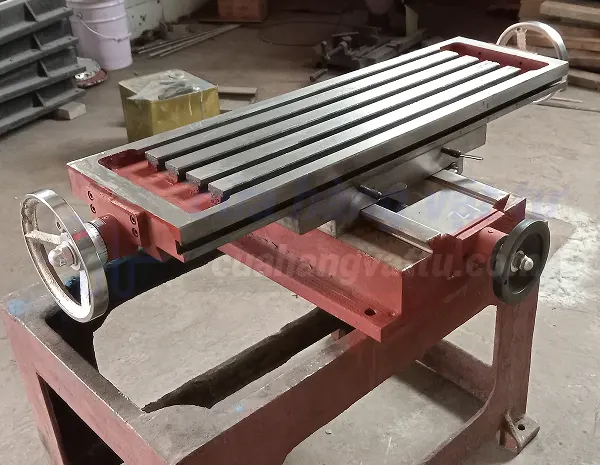

Bàn trượt chữ thập TST

Bàn trượt trục vít, rãnh trượt mang cá ứng dụng đa năng cho các loại máy công cụ: Máy phay, máy khoan, máy mài,… Hoặc dùng cho các công đoạn gia công cần điều khiển tuyến tính theo các trục X,Y. Bàn trượt TST được thế tạo từ gang đúc và gia công các bề mặt tiếp xúc để đảm bảo độ chính xác trong quá trình hoạt động.

Bàn trượt chữ thập được chế tạo từu gang - đúc nguyên khối, truyền động bằng vít me, ăn khớp theo rãnh mang cá giúp bàn trượt vít me TST chịu được tải lớn. Vận hành rất êm, khả năng ứng rụng rất rộng rãi. tuổi thọ cao.

ModelChiều dài bànChiều rộng bànHành trình dọcHành trình ngangChiều caoKhối lượngLỗ định vị
TST450450mm170mm185mm105mm100mm~26kg4xØ13
TST550550mm195mm255mm130mm100mm~38kg4xØ14



kích thước bàn trượt 450
kích thước bàn trượt 550

Lợi ích khi dùng bàn trượt TST

Đây là loại bàn trượt chữ thập được thiết kế nhằm mục đích tiết kiệm thời gian, tăng độ chính xác và tăng khả năng làm việc cho các loại máy khoan bàn hoặc máy mài.

  • Có thể khoan và taro nhiều lỗ trong một lần gá phôi bằng
  • Phối được gá trên mặt phẳng, đảm bảo độ chính xác khi khoan hoặc mài
  • Có thể sử dụng các loại kẹp phôi, ê tô hoặc đồ gá trên bàn trượt TST
  • Sử dụng được cho nhiều loại máy công cụ hoặc bàn làm nguội

bàn trượt xy

Bàn trượt TST được sản xuất với mục đích phục vụ cho các công ty gia công cơ khí, sản xuất máy móc. Giúp việc gá đặt và di chuyển phôi trên các loại máy gia công trở lên dễ dàng hơn. Bàn được thiết kế theo có các rãnh để lắp đồ gá, bề mặt tiếp xúc với phối được gia công và mài phẳng giúp gá đặt chính xác hơn. Đây là một sản phẩm phù hợp cho các loại máy công cụ: phay cơ, khoan, máy mài, taro ren hoặc cho các mục đích làm nguội

tay quay
trục vít me

Ứng dụng của bàn trượt chữ thập XY

Loại bàn trượt này rất thuận tiện khi gắn trực tiếp lên các loại máy khoan bàn, máy phay cơ hoặc máy mài. Phôi được gá kẹp trực tiếp trên bàn, việc trục XY di chuyển được giúp dễ dàng thay đổi vị trí gia công (trong trường hợp khoan nhiều lỗ trên phối). Trên bàn trượt có các rãnh dọc, có thể gắng thêm các loại đồ gá khác hoặc ê tô kẹp

bàn trượt cho máy khoan bàn
bàn trượt cho máy khoan bàn
bàn gá máy phay cơ
bàn gá máy phay cơ

Hình ảnh sử dụng bản trượt TST trong thực tế

Lắp bàn trượt xy vào máy khoan
Lắp bàn trượt xy vào máy khoan
Lắp bàn trượt xy vào máy khoan
Lắp bàn trượt xy vào máy khoan
Lắp bàn trượt xy vào máy khoan
Lắp bàn trượt xy vào máy khoan
