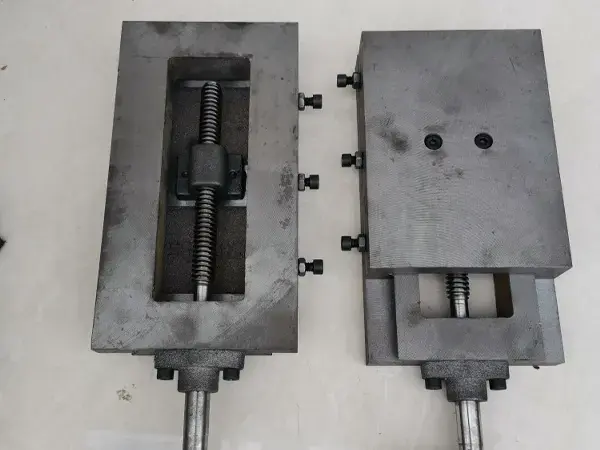

Bàn trượt vít me 2 chiều rãnh đuôi én - mang cá

460.000₫

  • Bàn trượt mang cá  (đuôi én) chịu tại lớn
  • Module thiết kế và cải tiến máy
  • Dễ tuỳ biến theo thiết kế
  • Đúc nguyên khối từ vật liệu gang, gia công bề mặt

Lưu ý: Cần bôi trơn bằng dầu mở để bộ trượt hoạt động tốt nhất


Nếu cần số lượng lớn, vui lòng liên hệ để được ưu đãi về giá
(Available)
Số lượng

Mã sản phẩm:

Danh mục: Cơ cấu máy


Bàn trượt vít me rãnh mang cá

Loại sản phẩmBàn trượt mang cá
Vật liệuGang
Gia côngĐúc nguyên khối, gia công phay bề mặt
Truyền độngVít me ren thang
Dẫn hướngRãnh đuôi én (mang cá)
Chuyển độngTrượt 2 chiều tới lui
Kích thước50mm x 150mm, 100mm x 200mm, 150mm x 300mm, 250mm x 460mm
Hành trình 70mm, 120mm, 195mm, 280mm
  • Người sử dụng có thể gia công thêm: khoan lỗ, taro ren, cắt rãnh, phay hoặc mài bóng để tăng độ phẳng của bề mặt. Để phù hợp với yêu cầu sử dụng.
  • Cần phải bôi dầu mỡ vào rãnh mang cá, vít me, bạc đạn khi sử dụng.
Bàn trượt vít me rãnh mang cá 50x150
Bàn trượt vít me rãnh mang cá 50x150
Bàn trượt vít me rãnh mang cá 100x200
Bàn trượt vít me rãnh mang cá 100x200
ban-truot-mang-ca-150x300
Bàn trượt vít me rãnh mang cá 150x300
ban truot mang ca dung 125 260
Bàn trượt mang cá (dạng đứng) 125x260

Bàn trượt vít me 2 chiều được chế tạo sẵn (module), phụ vụ cho nhu cầu thiết kế máy hoặc cải tiến máy móc trong sản xuất. Với việc chế tạo sẵn, người thợ chỉ việc khoan lỗ, taro ren để lắp ráp lên máy. Giảm sai số, giảm thời gian khi không phải thiết kế từ đầu. Kế cấu cơ khí bao gồm rãnh trượt mang cá và truyền động vít me rất quen thuộc và dễ sử dụng. Bàn trượt được đúc nguyên khối từ vật liệu gang nên chịu được tải trọng rất lớn.

Với hành trình di chuyển nhỏ, phù hợp khi lắp trực tiếp các đầu máy gia công, module cắt gọt, động cơ. Hành trình trượt 2 chiều giúp dễ dàng thay đổi khoảng cách hoặc điều chỉnh kích thước, độ căn dây đai - dây curoa.

Bàn trượt mang cá dạng đứng

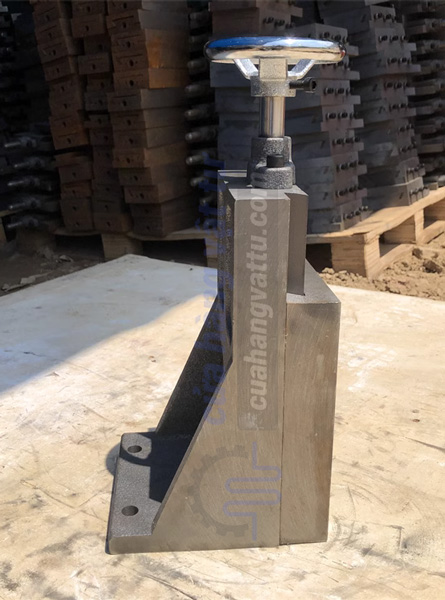

bàn trượt mang cá đứng

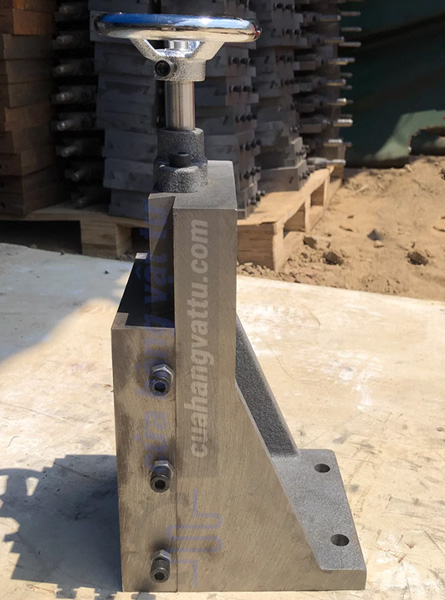

bàn trượt vít me mang cá đứng

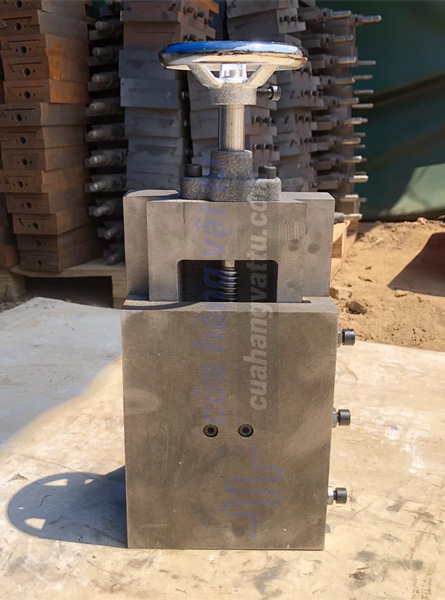

bàn trượt vít me mang cá đứng

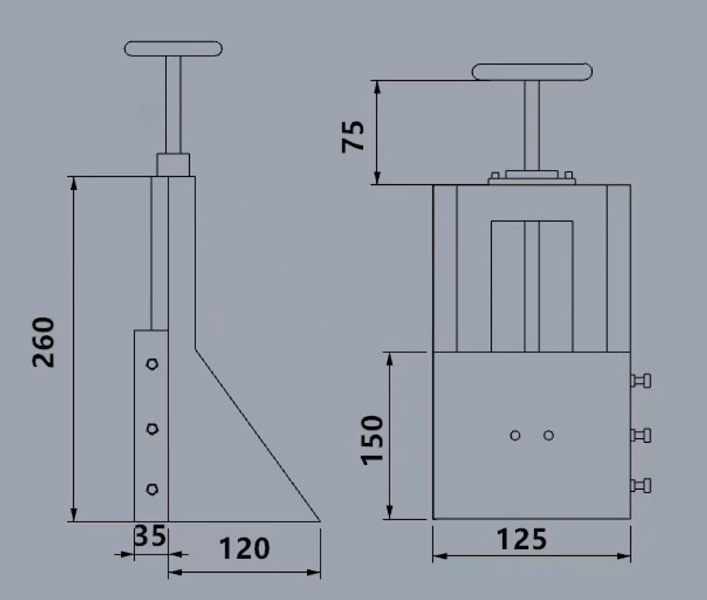

kích thước bàn trượt mang cá đứng

Bàn trượt 2 chiều hoắc 3 chiều

Có thể ghép các trục bàn trượt mang cá đơn để tạo thành bàn trượt 2 chiều hoặc 3 chiều. Người sử dụng có thể gia công lỗ cho phù hợp để lăp ghép nhiều bộ đơn.

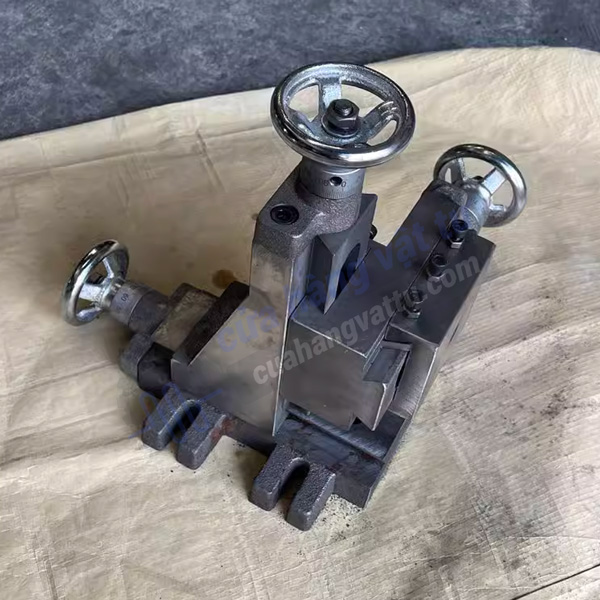

bản trượt 3 chiều XYZ

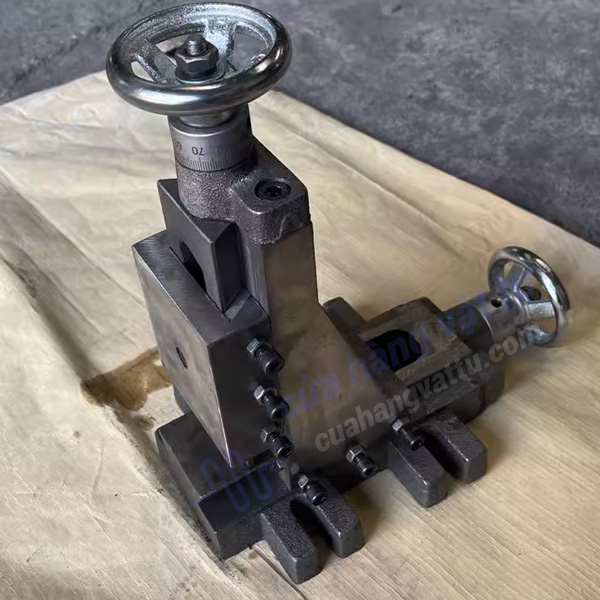

bản trượt 2 chiều

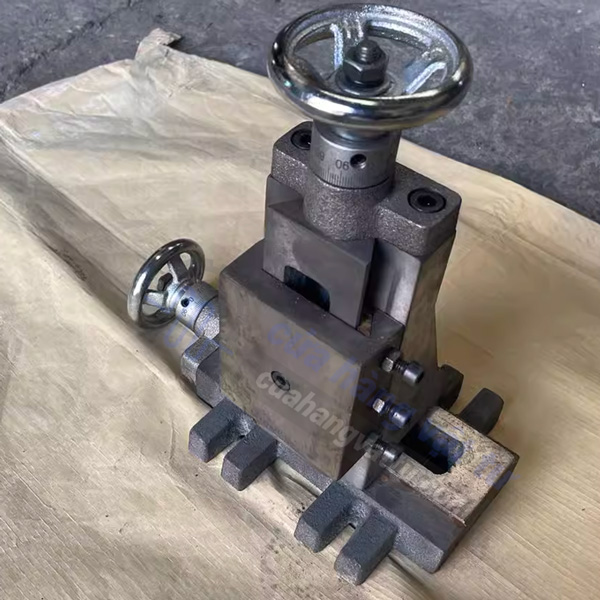

bản trượt 2 chiều

Đặc điểm kỹ thuật

  1. Có thể tháo ra để khoan lỗ - taro ren theo thiết kế
  2. Có thể mài thêm bề mặt để tăng độ phẳng trong các ứng dụng cơ khí chính xác
  3. Có thể khoá cứng bàn trượt - cố định một vị trí
  4. Truyền động vít me - điều chỉnh chính xác vị trị thông qua bước vít me
  5. Có thể kết hợp nhiều bộ để tạo thành các hệ 2 trục, 3 trục, 4 trục
trục vít me bàn trượt
trục ren thang
cấu tạo

Ứng dụng của bàn trượt vít me rãnh mang cá

Bàn trượt này được sử dụng rất nhiều trong chế tạo máy, mở rộng chức năng của máy. Sử dụng trên các loại máy công cụ, bàn làm nguội. Ngoài ra, còn được sử dụng để thay đổi vị trí - khoảng cách của các cụm cơ cấu, động cơ trong một số dây chuyền sản xuất (Thay đổi vị trí để phù hợp với từng kích thước phôi hoặc sản phẩm). Với khả năng chịu tải lớn, vít me bước nhỏ, điều chỉnh bằng tay nên loại bàn trượt mang cá này được sử dụng rất nhiều trong việc chế tạo máy.

bàn trượt quay tay
bàn trượt máy mài
bàn trượt cho máy khoan
bàn trượt vít me
bàn trượt gắn động cơ cho máy mài
bàn trượt máy đột dập
kho hàng

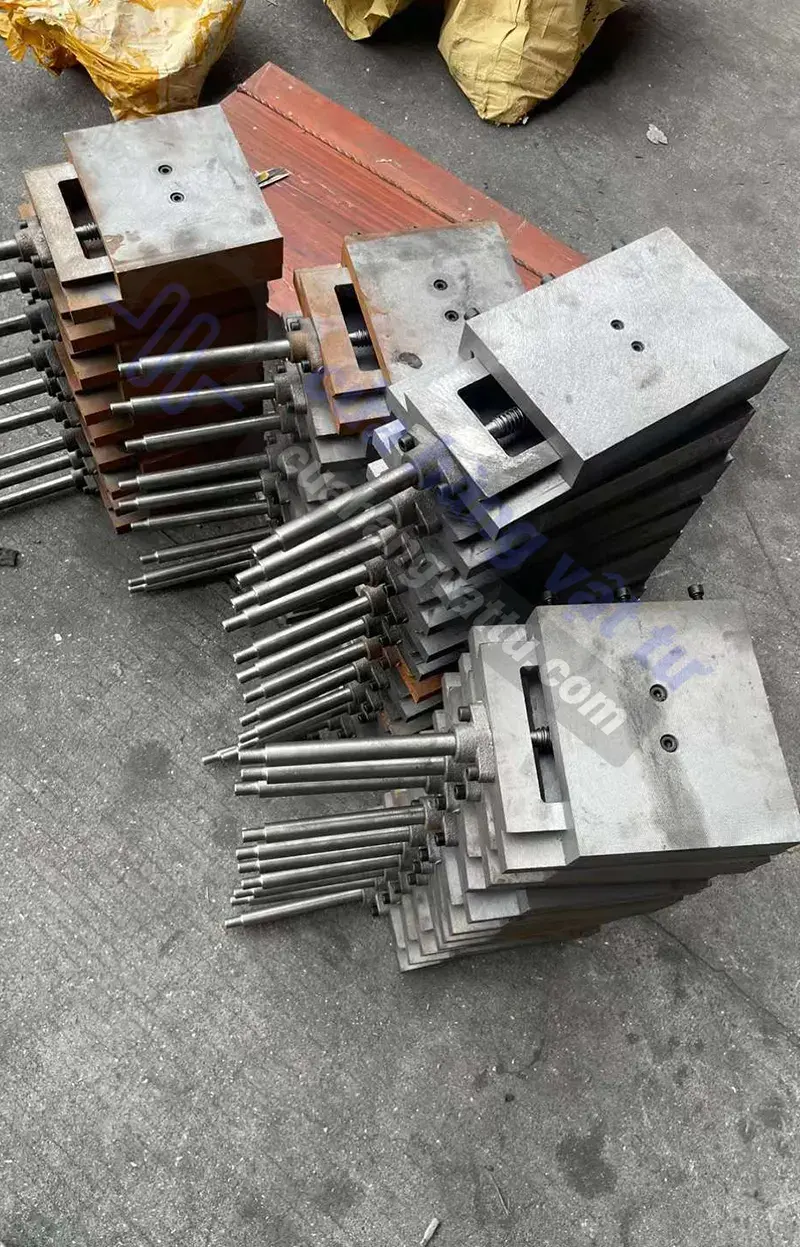

gia công bàn trượt mang cá

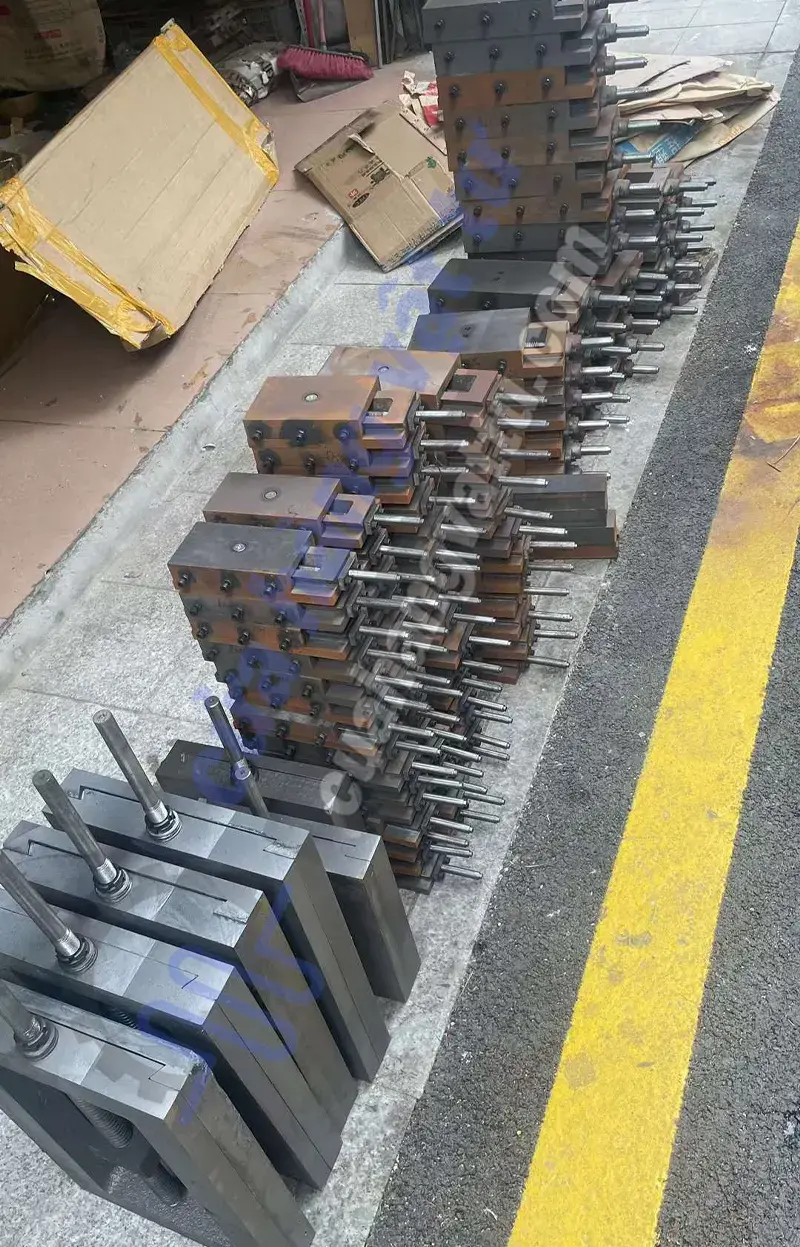

sản xuất bàn trượt mang cá

CƠ CẤU TRƯỢT GIA CÔNG THEO YÊU CẦU
