Hộp phân phối truyền động (dạng chữ T) - Tỉ số truyền 1:1

Danh mục: Hộp giảm tốc

2.860.000₫

  • Hộp phân phối truyền động cho các hệ thống cơ khí
  • Từ 1 trục đầu vào, có thể chia ra 2 3 4 5 6 đầu ra
  • Truyền động theo phương vuông hóc hoặc lệch góc khác nhau
check-mark-30Đã bao gồm thuế VATcheck-mark-30Miễn phí vận chuyển
(Available)
Số lượng

Mã sản phẩm:

Thông số kỹ thuật hộp phân phối truyền động

Loại sản phẩmHộp phân phối truyền động dạng chữ T
Tỉ số truyền1:1
Đường kính trục15mm (Then 5mm)
Số lượng đầu trục1 đầu vào và 2 đầu ra (2 đầu trục ra quay cùng chiều)
Cân nặng2.3kg
Kích thước114mm x 100mm x 110mm
Gia công vỏ ngoàiĐúc bằng gang có độ cứng cao
Bánh răngBánh răng côn được gia công từ thép hợp kim 50CrMnT, tôi luyện, carbon hoá
Phớt dầuChống bụi và chống rò rỉ dầu
Bảng thông số tốc độ và momen
cấu tạo hộp phân phối truyền động chữ T
Bộ bánh răng côn xoắn ăn khớp
Kế cấu bên trong sử dụng bộ truyền bánh răng côn xoắn

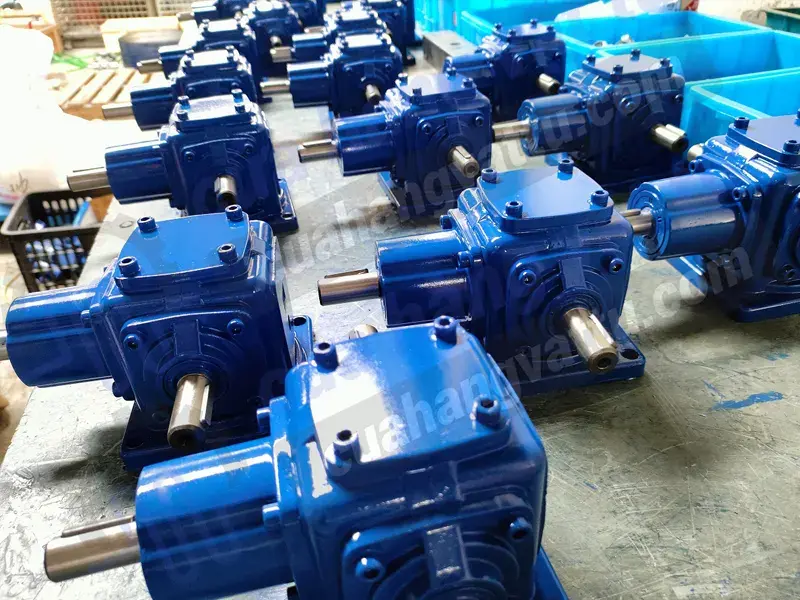

Hộp phân phối truyền động

Hộp phân phối truyền động sử dụng ăn khớp bánh răng côn để truyền momen theo phương vuông góc, ngoài truyền động theo tỉ số truyền 1:1, hộp phân phối còn truyền động giảm tốc theo tỉ số truyền 1.5:1, 2:1, 2.5:1, 3:1, 4:1, 5:1. Chỉ cần một đầu vào, có thể cho ra được 1,2,3,4 đầu ra. Hiệu số truyền động trung bình đạt 98%.

Bên trong bao gồm các bánh răng côn ăn khớp nên có nên quay cùng chiều kim đồng hồ hoặc ngược chiều kim đồng hồ, rất êm và truyền động mượt, hiệu năng cao, tiếng ồn thấp, bên trong đã có bơm đầu bôi trơn.

bản vẽ hộp phân phối truyền động T2
