Hộp số hành tinh động cơ bước 86 – Step motor 86

Thương hiệu: SUMTOR

1.970.000₫

  • Giảm tốc bánh răng hành tinh
  • Sử dụng cho động cơ bước size 86
  • Đường kính trục động cơ: 14mm
  • Đường kính trục hộp số: 20mm (Có then)
  • Tuổi thọ trung bình: 20000 giờ làm việc
(Available)
Số lượng

Mã sản phẩm: ME-SM-18550

Danh mục: Hộp giảm tốc

Hộp số hành tinh động cơ bước 86

Hộp số được thiết kế dành riêng cho các loại động cơ có size 86 (Step motor 86, step closed-loop 86, hybrid servo 86), với đặc điểm của bộ truyền bánh răng hành tinh đảm bảo độ chính xác cao, chịu được momen xoắn lớn, tuổi thọ cao, tỉ số truyền lớn. Phù hợp với đặc điểm của động cơ: đảo chiều liên tục, tăng giảm tốc độ, số vòng quay lớn,…

Hộp giảm tốc được thiết kế rời so với động cơ, nên người sử dụng hoàn toàn có thể kết hợp với nhiều loại động cơ size 86. Vỏ hộp số được gia công CNC với độ chính xác cao (đặc biệt ở các bề mặt lắp ráp với động cơ), bánh răng được chế tạo chính xác và xử lý nhiệt để tăng độ cứng. Bên trong hộp số có chưa mỡ bôi trơn kỹ thuật

Thông số kỹ thuật

Cửa Hàng Vật Tư phân phối 2 loại tỉ số truyền 1:5 và 1:10, nếu khách hàng yêu cầu các loại tỉ số truyền khác vui lòng liên hệ để được hỗ trợ

Loại hộp giảm tốcĂn khớp bánh răng hành tinh
Tỉ số truyền1:5, 1:10
Động cơ tương thíchStep motor 86
Đường kính trục đầu ra20mm (Có then)
Đường kính trục đầu vào14mm (Trục động cơ bước)
Khối lượng2.25kg
Tiêu chuẩn bảo vệIP65
Tiếng ồn< 75dB
Lực dọc trục cho phép875N
Lực hướng tâm cho phép1750N
Momen quán tính3.28 (Tỉ số truyền 1:5) - 3.26 (Tỉ số truyền 1:10)

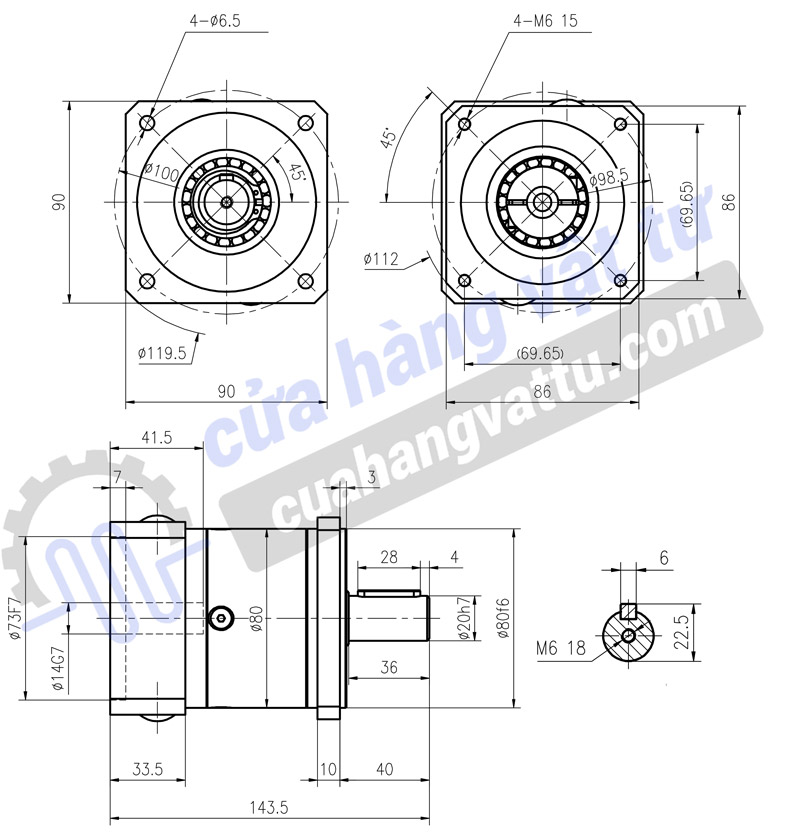

Bản vẽ hộp số hành tinh

bản vẽ hộp giảm tốc 86

Ứng dụng

Sản phẩm được dùng rất phổ biến trong thiết kế máy, sử dụng động cơ bước 86 kèm với hộp giảm tốc giúp tăng mômen xoắn lên rất lớn, đồng thời giảm tốc độ của trục đầu ra. Kích thước trục động cơ bước phù hợp với hộp số là 14mm

  • Máy công cụ sử dụng trục chuyển động tịnh tiến bằng bộ truyền bánh răng - thanh răng
  • Cơ cấu nâng hạ trong công nghiệp
