Step motor 35 – Nema 14 (Động cơ bước size 35)

Thương hiệu: SUMTOR

430.000₫

  • Step 35 4 dây – 2 pha
  • Góc bước: 1.8 độ
  • Đường kính trục: 05mm
  • Momen xoắn: 18N.cm
  • Dòng điện: 0.8A
  • Chiều dài thân động cơ: 34mm
(Available)
Số lượng

Mã sản phẩm:

Danh mục: Động cơ Servo - Step

Step motor 35 (động cơ bước 35)

Step motor NEMA 14 (động cơ bước 35) được sản xuất để ứng dụng trong nhiều trường hợp cần momen thấp, kích thước nhỏ gọn: Robot, cơ cấu (cụm cơ cấu). Việc thiết kế máy cần phải đảm bảo được yếu tố tối ưu hoá, động cơ bước phù hợp về kích thước, momen xoắn và giá thành.

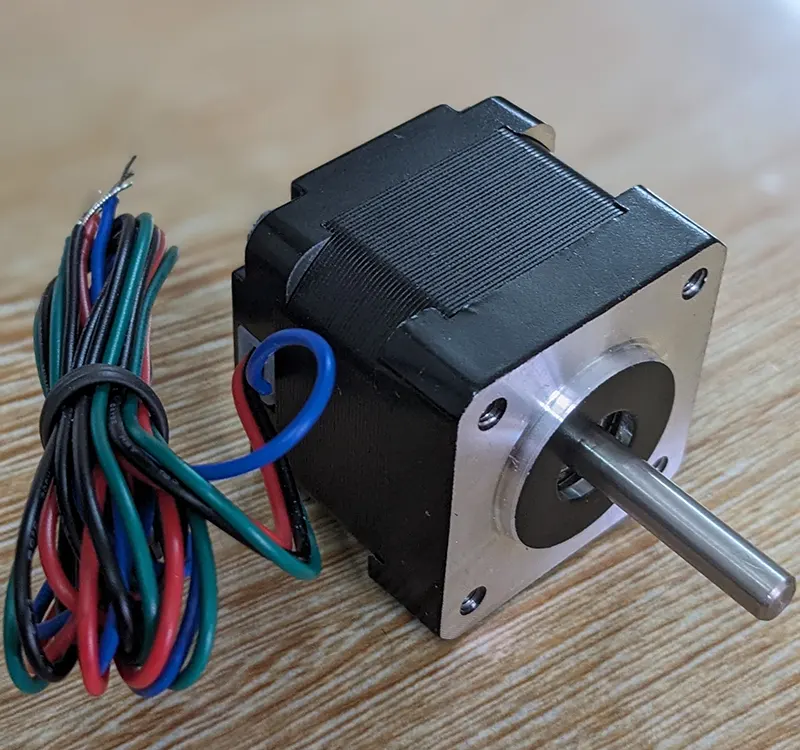

động cơ bước 35

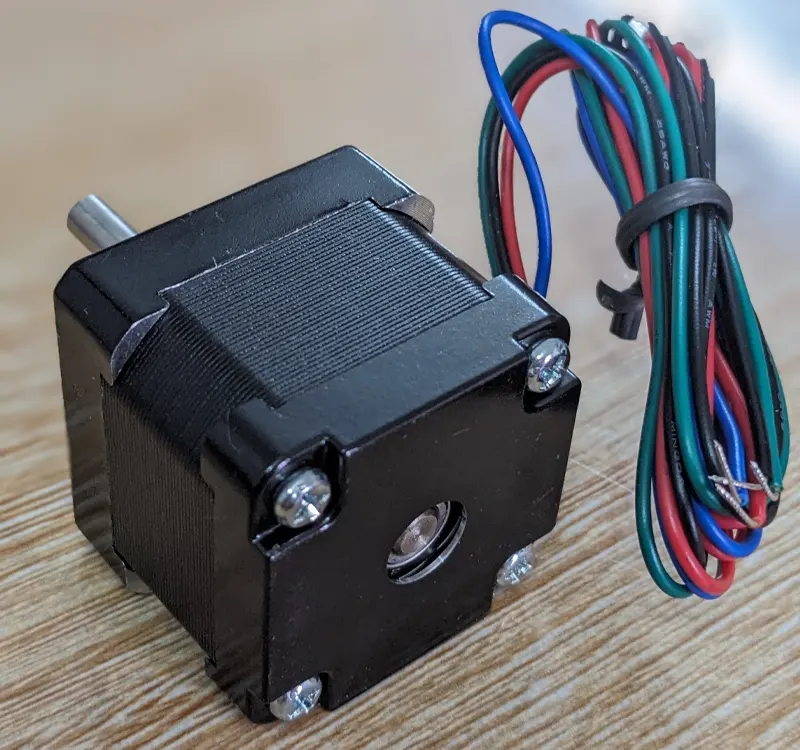

động cơ bước 35

Đặc điểm

  • Trục được vát 1 mặt, dễ dàng gắng vào trục pully, bánh răng và các loại khớp nối trục
  • Sử dụng lõi đồng có độ tinh khiết cao
  • Bạc đạn sử dụng ở 2 đầu trục đảm bảo đồng tâm, chống rung, bền
  • Tương thích với nhiều loại driver cấp xung
  • Chạy êm, nhiệt độ thấp, xung càng mịn động cơ chạy càng mượt

Thông số kỹ thuật

Loại động cơĐộng cơ bước 35 (NEMA14)
Đường kính trục động cơ05 mm
Góc bước động cơ1.8°
Dòng điện0.8A
Điện trở pha6.5 Ω
Điện cảm pha9.8 mH
Momen cực đại18 N.cm
Momen quán tính13 g.cm²
Số dây4 dây
bản vẽ động cơ
bản vẽ động cơ
sơ đồ nối dây động cơ
