Vòng bi mâm xoay bánh răng (slewing bearing)

1.188.000₫  1.690.000₫

  • Bạc đạn bánh răng kết hợp
  • Chịu tải lớn, gia công chính xác
  • Chuyên dùng cho các loại mâm xoay cơ khí, trục máy chuyển động xoay, cánh tay robot, cầu máy
check-mark-30Đã bao gồm thuế VAT
(Available)
Số lượng

Mã sản phẩm:

Danh mục: Bánh răng | Đai - Xích - Buly

#Thông số kỹ thuật mâm xoay bánh răng

Loại sản phẩmVòng bi răng ngoài (bạc đạn răng ngoài)
Vật liệu vòng bi50Mn-GB/T6699-88
Cấp chính xác10FH GB/10095-88
Độ cứng tôi luyện55HRC - 62HRC
Độ dày lớp tôi luyện3.5mm
Độ lêch vòng trong và vòng ngoài bạc đạn (hướng trục)0.04mm ~ 0.2mm
Độ hở của bi trong bạc đạn so với vòng ngoài (hướng tâm)0.04mm ~ 0.2mm
Vát góc cạnh1.5x45°
Sai lệch bề mặt vành răng (độ nghiêng + độ không phẳng)0.15mm
Sai lệch đường kính vành răng (độ lệch hướng tâm + độ không tròn)0.25mm
Chịu tải tối đa (Tải dọc trục)80kg230kg1300kg2200kg4300kg
Module răng2M2M3M3M6M
Số răng70 răng105 răng98 răng105 răng94 răng
Đường kính vòng đỉnh răng144mm214mm300mm321mm576mm

Vòng bi mâm xoay bánh răng ngoài

Vòng bi có vòng ngoài được gia công thành bánh răng, có thể hiểu chi tiết máy này được tích hợp sẵn giữa vòng bi (bạc đạn) và bánh răng. Nếu trước đây phải lắp ghép giữa bánh răng và vòng bi làm mất rất nhiều thời gian và sai số lắp ghép. Việc gia công vòng ngoài của bạc đạn thành bánh răng giúp loại bỏ sai số và tiện lợi hơn rất nhiều trong quá trình thiết kế máy (Có thể xem nó như một module được sản xuất sẵn để phục vụ cho thiết kế máy)

Thiết bị này chuyên được sử dụng cho các loại bàn xoay, mâm xoay yêu cầu độ chính xác cao và khả năng chịu tải lớn. Vòng bi mâm xoay đã được gia công sẵn các lỗ ren và lỗ suốt, nên rất tiện lợi khi lắp ráp với các chi tiết máy khác. Trên vòng bi đã có sẵn vị trí bơm mỡ bôi trơn nên rất tiện lợi cho việc bảo trì và bảo dưỡng.

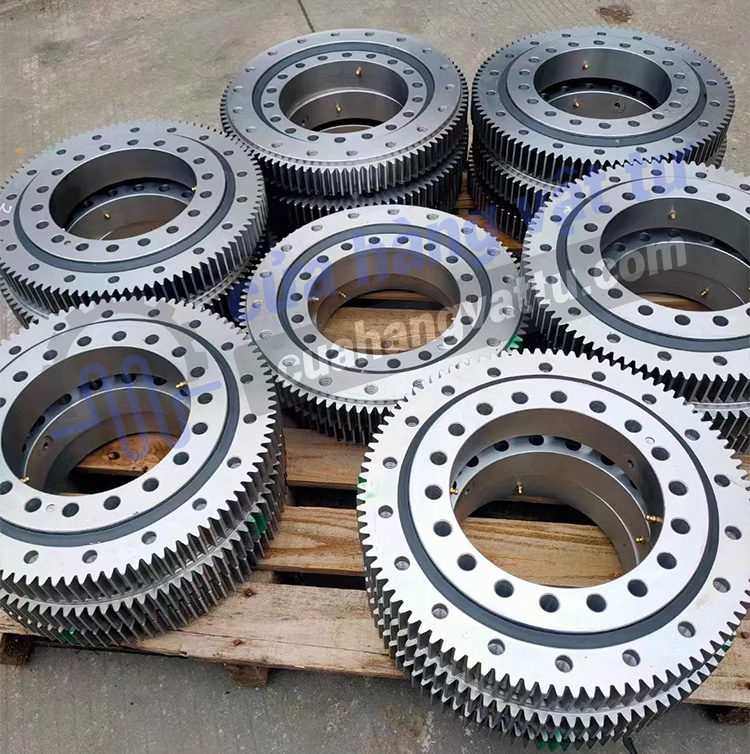

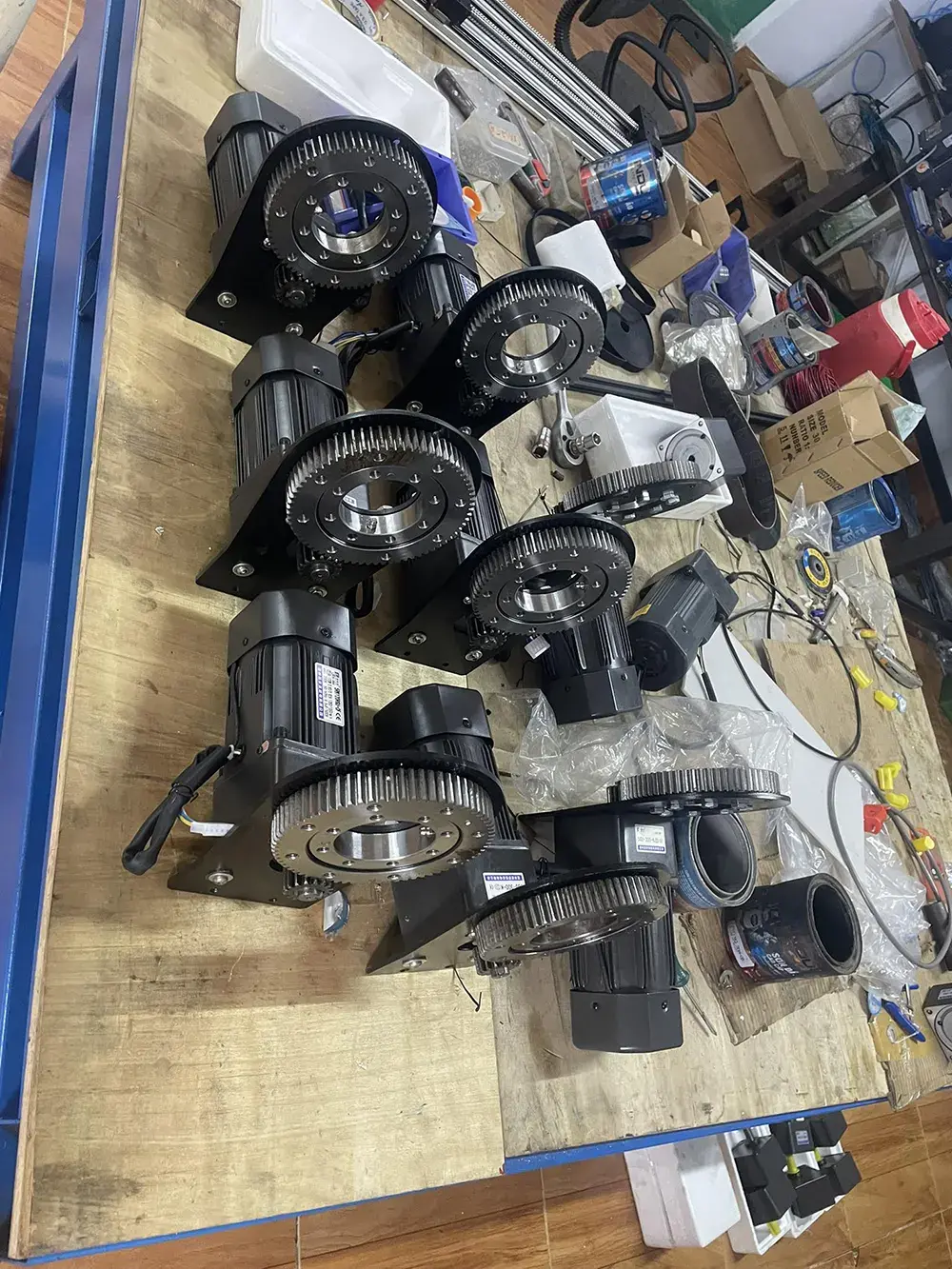

mâm xoay bánh răng

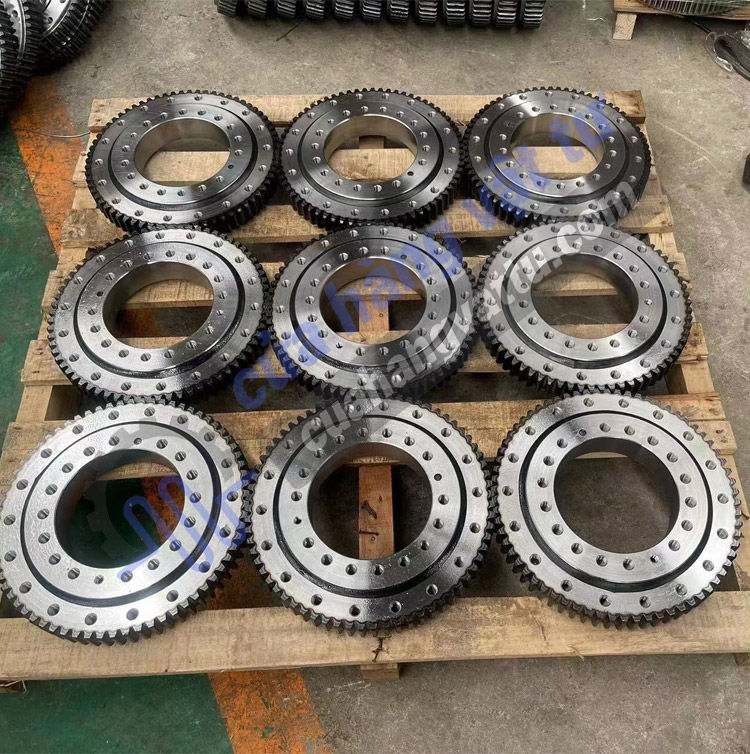

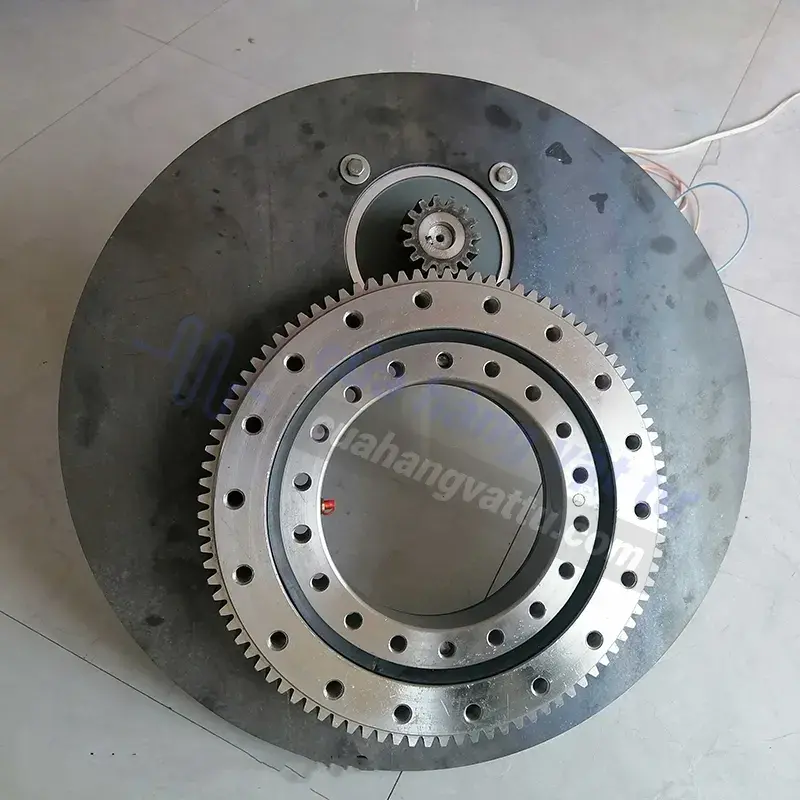

vòng bi bánh răng ngoài

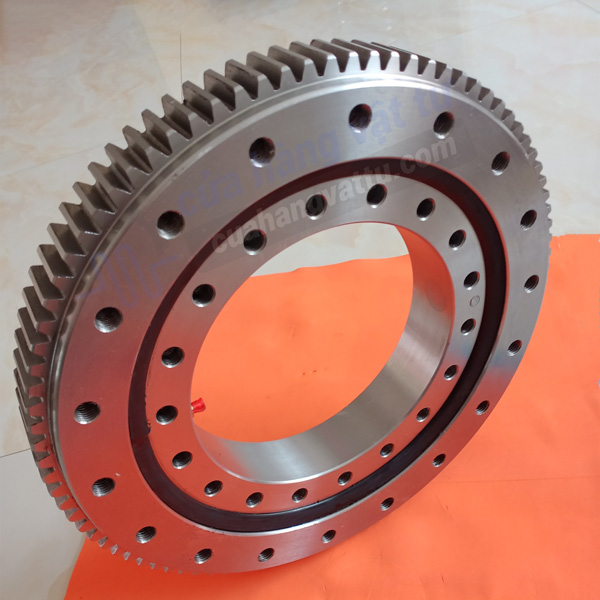

Cấu tạo vòng bi mâm xoay bánh răng ngoài

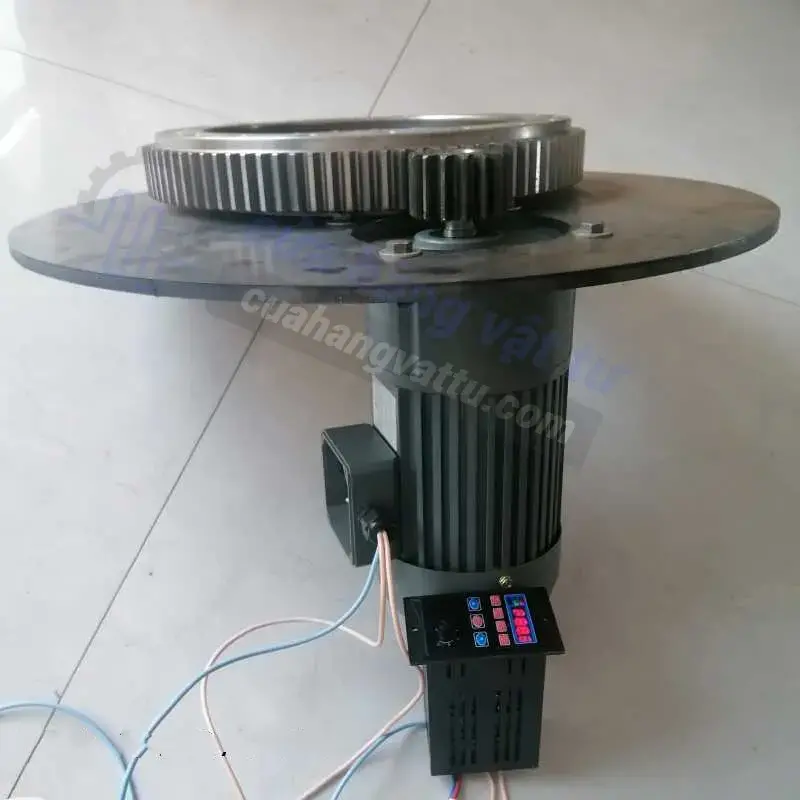

bánh răng mâm xoay cơ khí

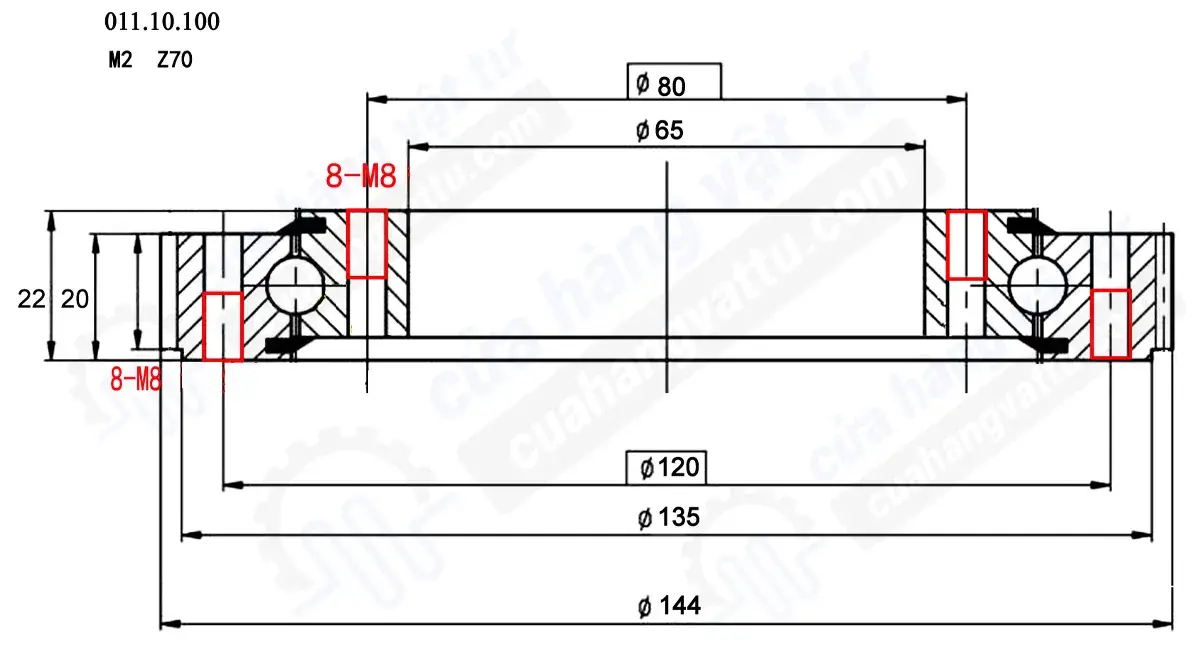

011.10.100 (Tải dọc trục: 80kg)

vòng bi bánh răng ngoài
011.10.150 (Tải dọc trục: 230kg)

vòng bi bánh răng ngoài
011.20.200 (Tải dọc trục: 1200kg)

011.25.450 (Tải dọc trục: 4300kg)
011.25.450 (Tải dọc trục: 4300kg)

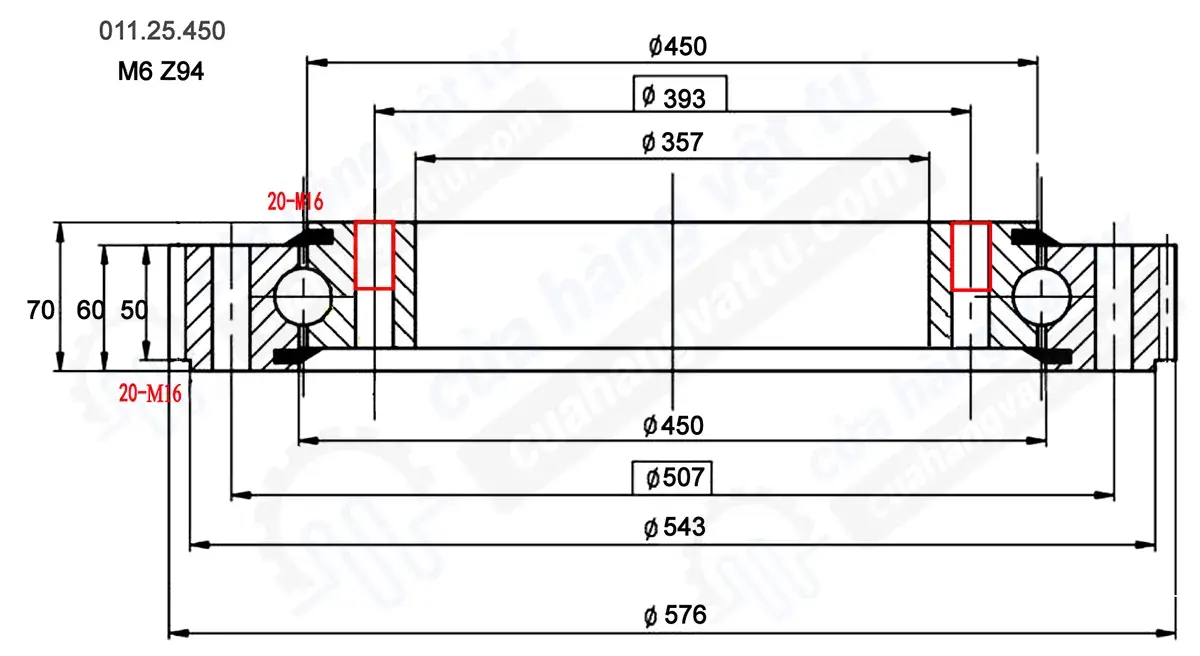

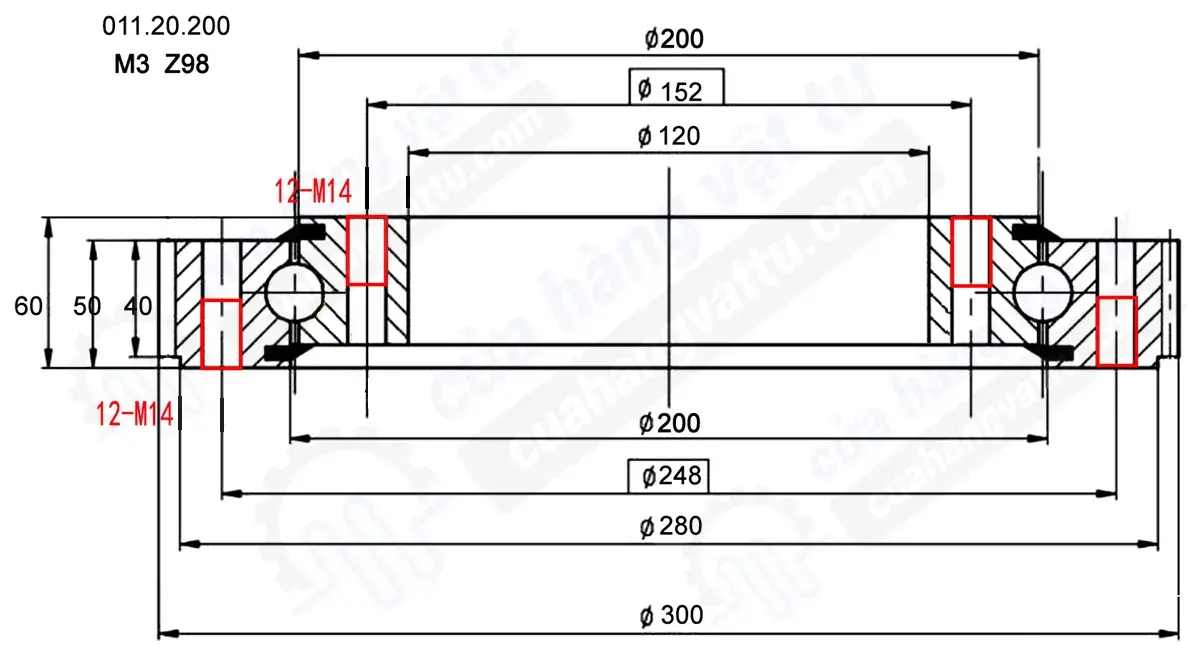

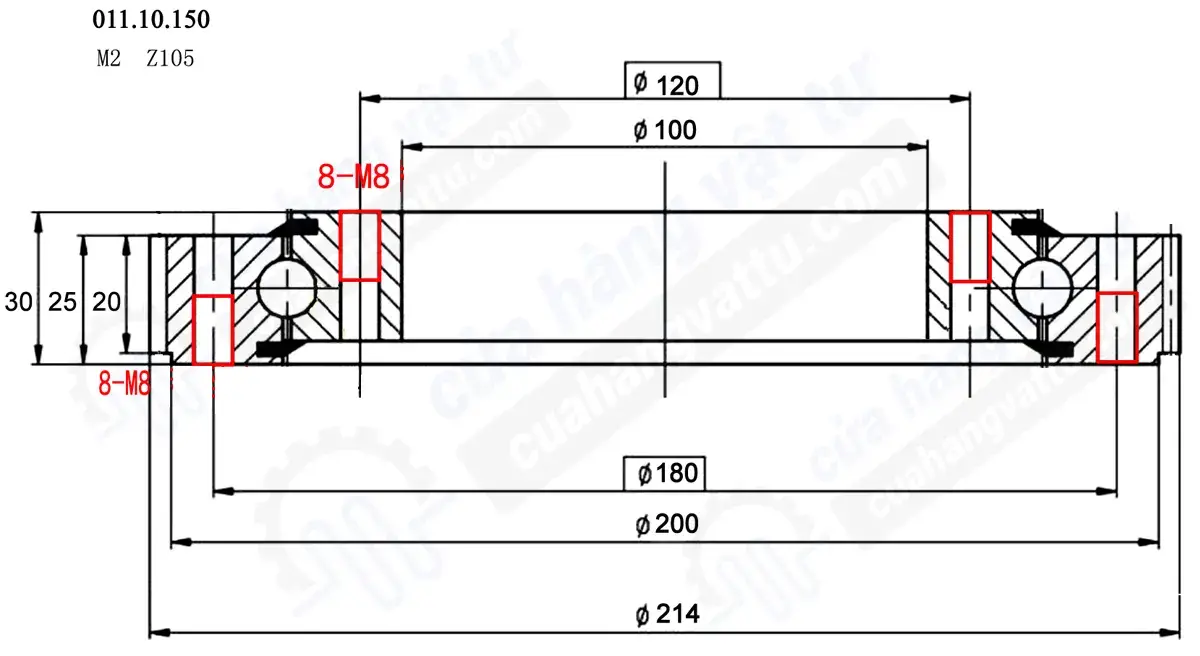

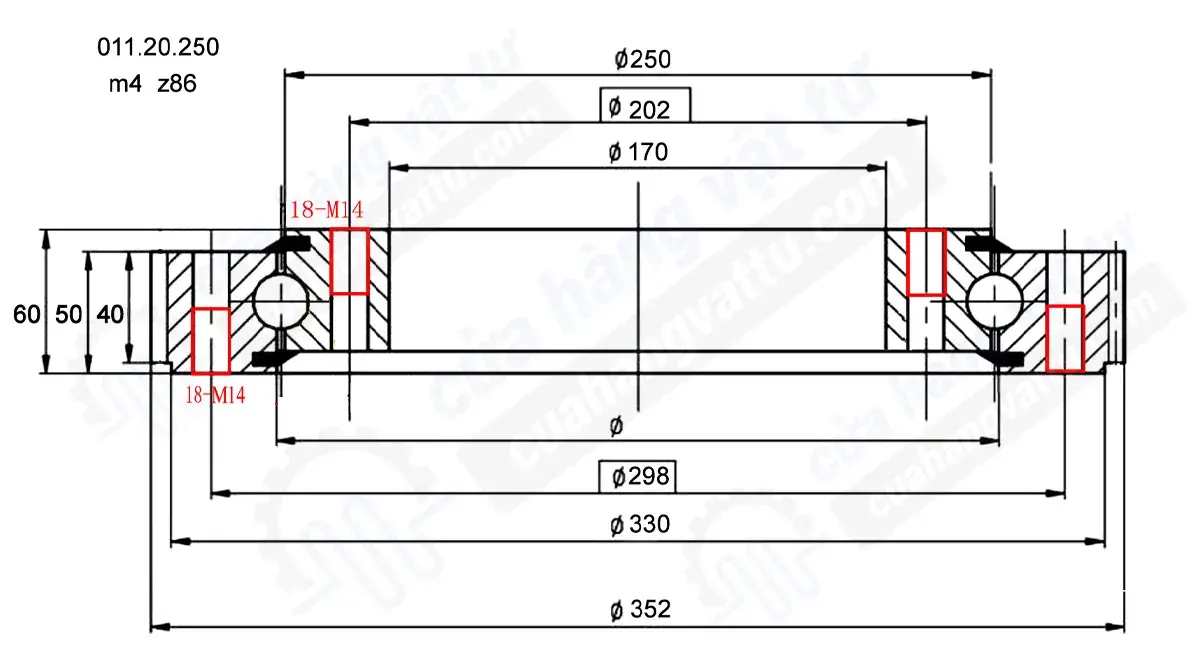

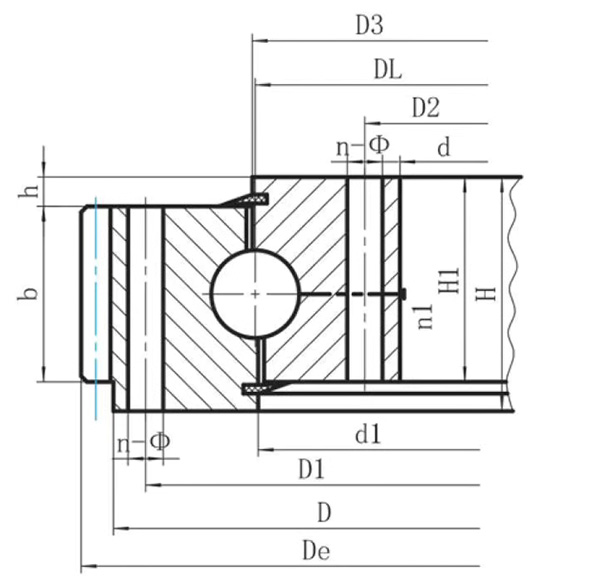

bản vẽ mâm xoay bánh răng

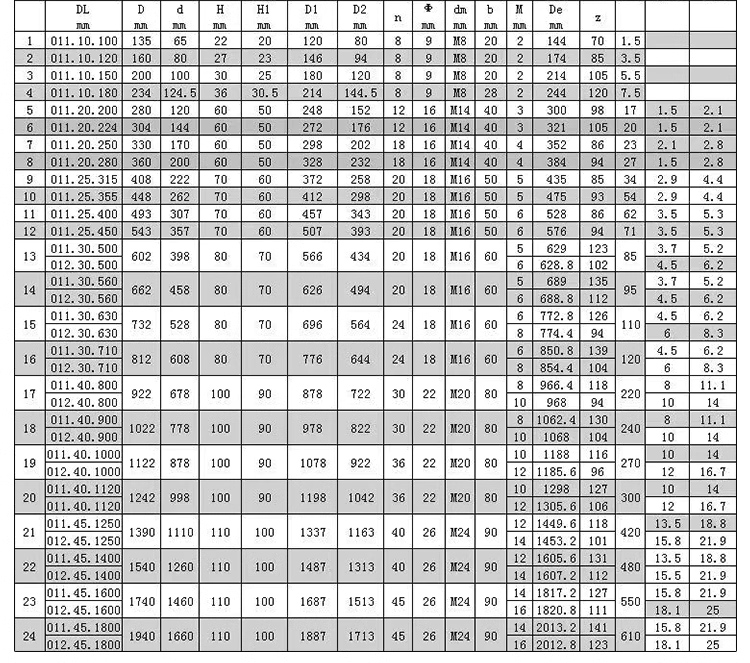

thông số kỹ thuật
Bạc đạn bánh răng
bánh răng bạn đạn

Ứng dụng của bạc đạn bánh răng ngoài - mâm xoay

Đây là loại linh kiện chuyên được dùng trong công nghiệp, với mục đích điều khiển xoay yêu cầu độ chính xác, chịu tải lớn, ổn định, tuổi thọ cao. Một số ứng dụng của linh kiện này: Cánh tay robot công nghiệp, trục xoay robot, cần cấu, cánh tay máy có chuyển động xoay, cầu nâng hạ trong các nhà xưởng hoặc công trình, bàn xoay cơ khí, bàn xoay gá kẹp phôi trong gia công cơ khí.

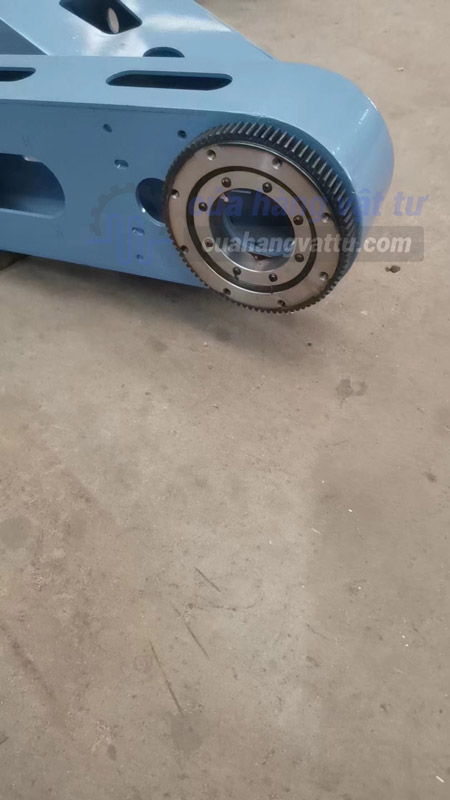

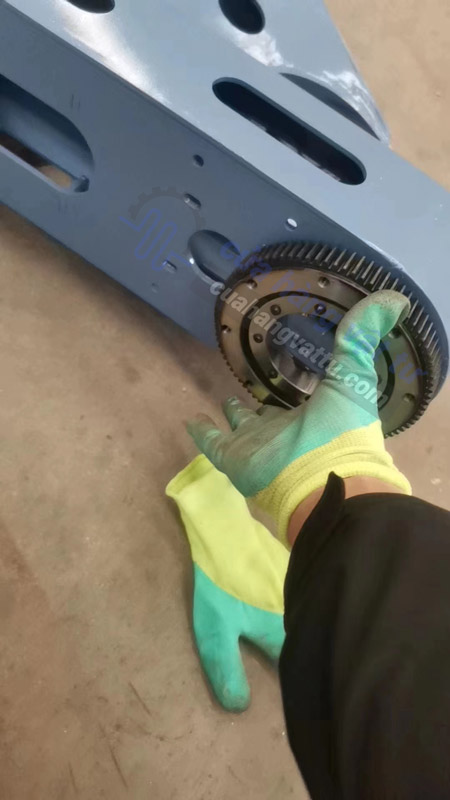

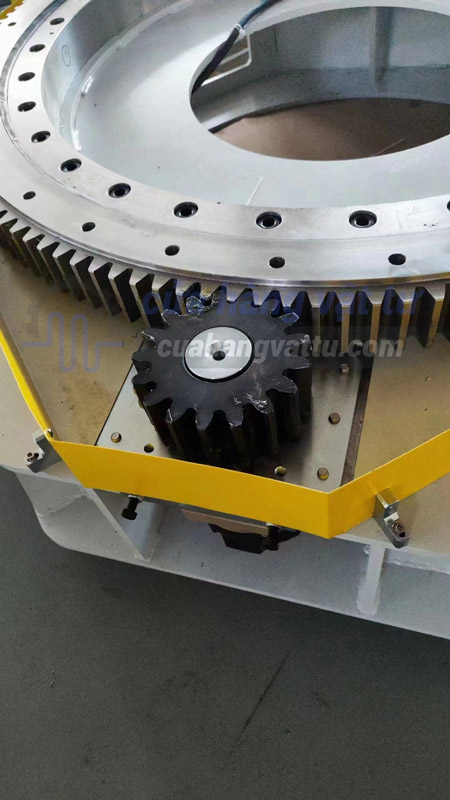

trục xoay cánh tay robot công nghiệp
cánh tay robot công nghiệp

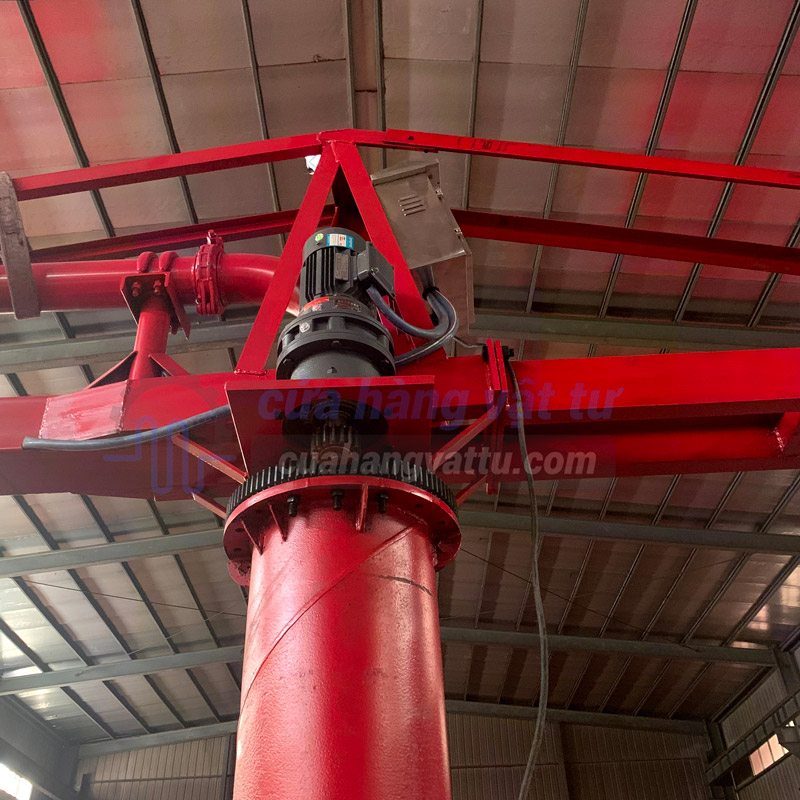

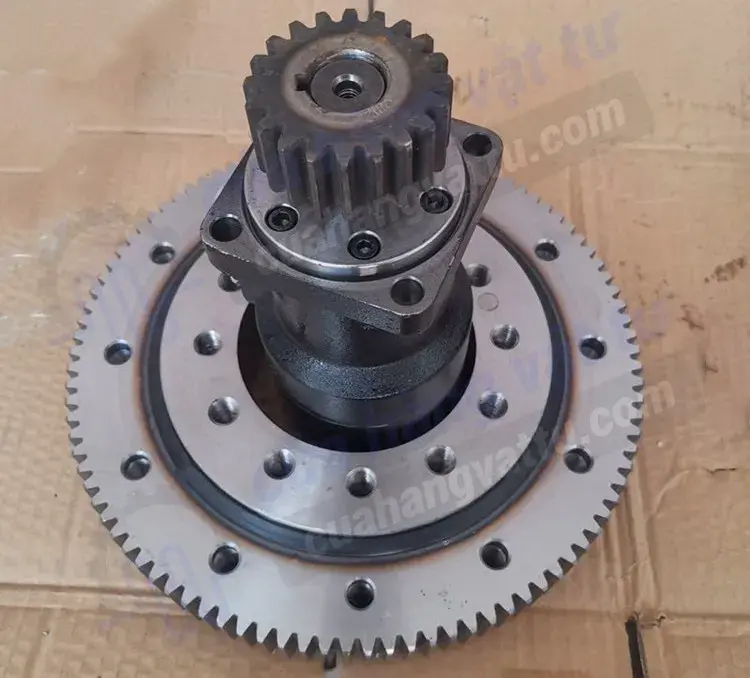

trục xoay cầu nâng hạ công nghiệp

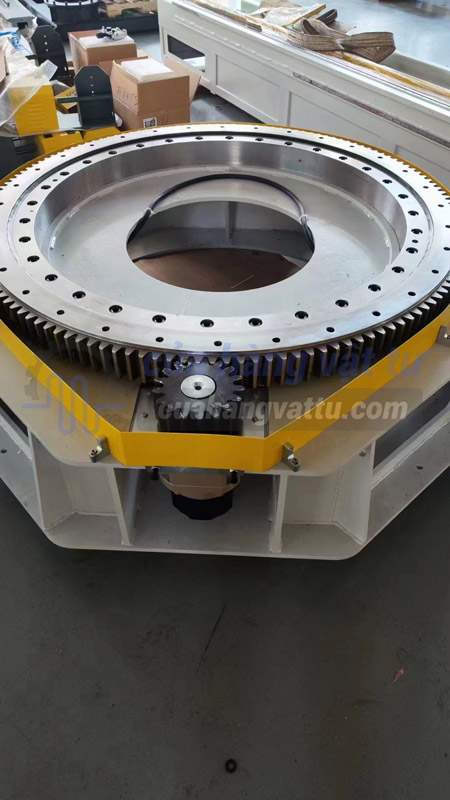

Trục xoay robot công nghiệp
Trục xoay robot công nghiệp
bàn xoay mâm cặp kẹp phôi
