Bàn trượt trục vitme THL (chịu tải lớn)

Thương hiệu: TAPUS (Việt Nam)

8.890.000₫

  • Cơ cấu trượt chịu tải lớn, chính xác
  • Gia công theo yêu cầu (hành hành)
  • Linh hoạt lắp ráp: động cơ, tay quay, cảm biến

Giá bên trên áp dụng cho hành trình 100mm

(Available)
Số lượng

Mã sản phẩm: THL150

Danh mục: Cơ cấu máy

Gia công cơ khí
Gia công cơ khí
Gia công cơ khí
trục vít me bi
trục vít me bi và động cơ servo
cơ cấu trượt thl150

Cơ cấu trượt THL

Thông số kỹ thuậtTHL150THL180THL250THL300
Vật liệuThép C45Thép C45Thép C45Thép C45
Chịu tải ngang154kg256kg720kg1181kg
Chịu tải đứng27kg36kg108kg217kg
Hành trình50mm - 2500mm (Gia công theo yêu cầu)
Chiều rộng150mm180mm250mm300mm
Chiều cao84mm100mm120mm150mm
Truyền độngVít me bi SFU, SFS
Dẫn hướngThanh trượt vuông HGH
Sai số vị trí5%5%5%5%
  • Gia công: Khung đỡ trục, part trượt và các chi tiết phụ được gia công CNC vật liệu thép C45
  • Linh kiện: Ray trượt, vít me bi được lựa chọn là loại tốt, độ chính xác cao
  • Lắp ráp: Khử sai số, canh chỉnh
  • Động cơ: Có thể lắp nhiều loại động cơ (servo motor, step motor)

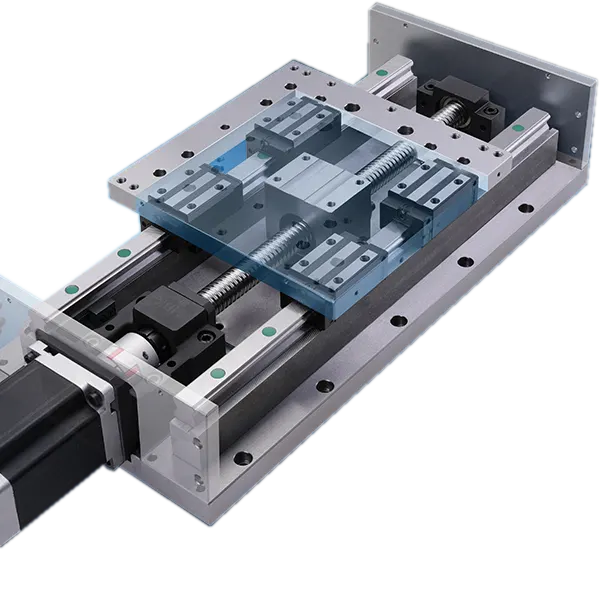

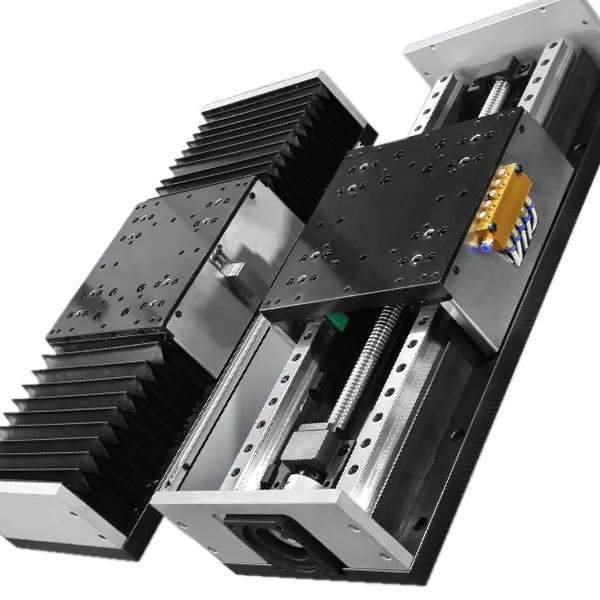

Cấu tạo bàn trượt vít me THL180
cấu tạo cơ cấu máy THL
cấu tạo cơ cấu máy THL
Cấu tạo cơ cấu trượt THL


Bàn trượt vít me THL180 được gia công từ vật liệu thép, nên chịu được tải lớn. Phù hợp làm trục máy CNC, Máy khoang tự động, hệ thống nâng hạ và tải hàng. Có thể sử dụng tay quay hoặc động cơ để cấp momen cho bàn trượt làm việc.

Vì sử dụng vít me bi để truyền động, nên hành trình tối đa chỉ đạt 1000mm. Nếu yêu cầu hành trình dài hơn, có thể tham khảo cơ cấu trượt RLM (sử dụng truyền động bánh răng - thanh răng). Sản phẩm được gia công trực tiếp tại Việt Nam nên khách hành rất dễ trao đổi đặt hành theo yêu cầu, cũng như gắng thêm các linh kiện phụ

Các lỗ ren ở part trượt và mặt đấy được bổ trí rất hợp lý, khách hàng nên sử dụng bản vẽ được cung cấp sẵn để thiết kế, không nên thay đổi hoặc taro thêm lỗ ren (Vì các chi tiết đã được lắp ráp và canh chỉnh để đảm bảo độ chính xác 0.03mm, tháo ra và lắp lại sẽ dẫn đến sai số tăng lên)

bàn trượt
gối đỡ trục

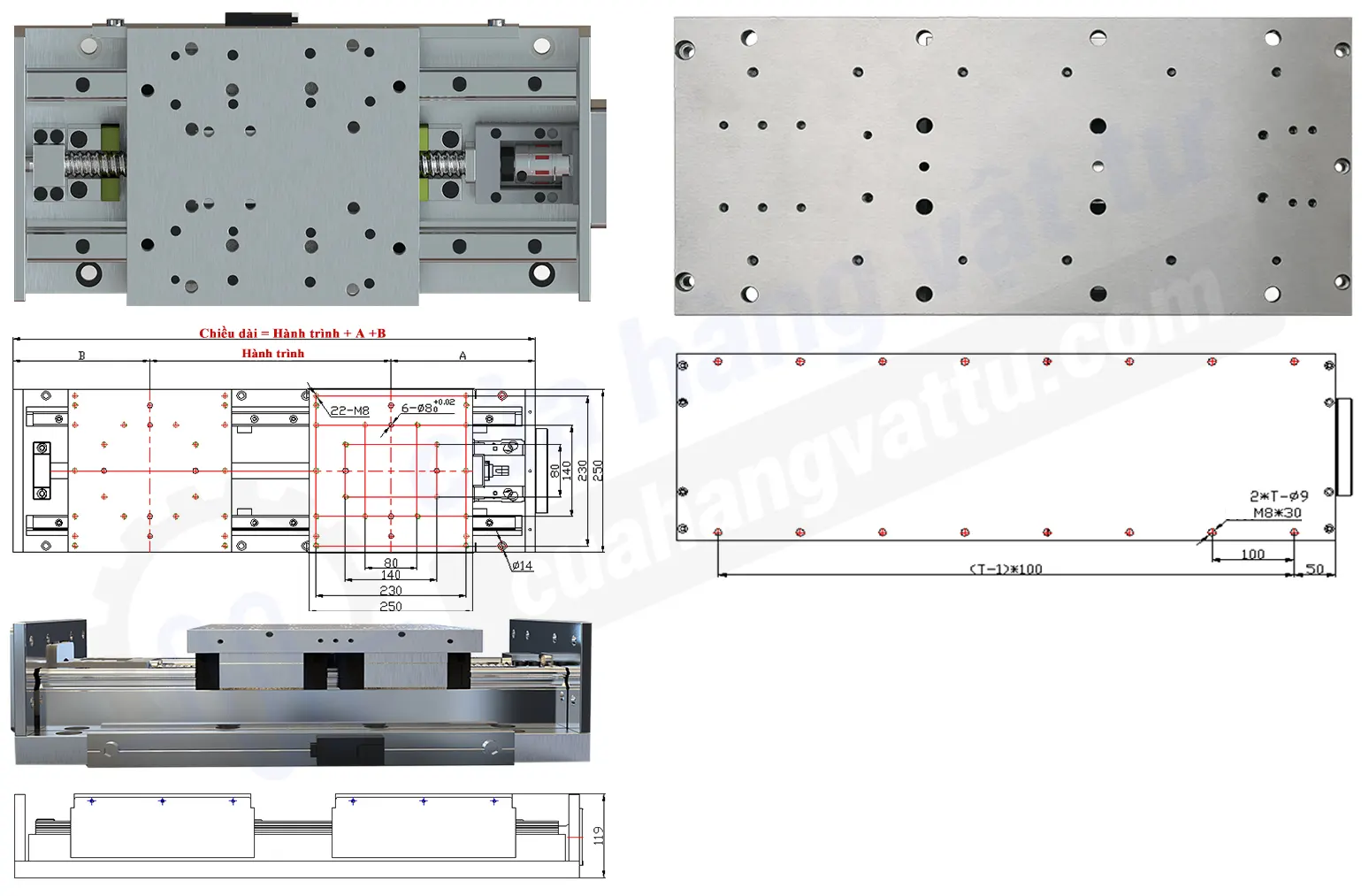

Bản vẽ
gia công trục vít me
cơ cấu trượt tự động
trục vít me THL180
Giao hàng và nghiệm thu cơ cấu trượt THL180
