Trục dẫn hướng RLM (Bánh răng thanh răng - Ray trượt)

Thương hiệu: TAPUS (Việt Nam)

15.860.000₫

  • Chịu tải lớn
  • Hành trình dài
  • Tuổi thọ cao, chính xác
  • Ứng dụng cho máy công cụ, robot công nghiệp
(Available)
Số lượng

Mã sản phẩm: RLM

Danh mục: Cơ cấu máy, Vật tư cơ khí

Sản phẩm liên quan

Cơ cấu trượt bánh răng - thanh răng


 Trục dẫn hương RLM, được thiết kế dùng cho các mục đích chịu tải lớn và yêu cầu hành trình dài. Sản phẩm được dùng rất nhiều cho các máy công cụ hoặc hệ thống tải hàng tự động.

Mã sản phẩmRLM
Dẫn hướngThanh trượt vuông (có bi)
Truyền độngBộ truyền bánh răng - thanh răng
Chi tiết lắp ghépNhôm (Gia công CNC)
Hộp sốGiảm tốc bánh răng hành tinh
Động cơ phù hợpServo motor, step motor
Khả năng chịu tải (Lắp ngang)120kg
Khả năng chịu tải (Lắp dọc)40kg
Xuất xứ thanh trượt vuôngĐài Loan
Xuất xứ bộ truyền thanh răngĐài Loan

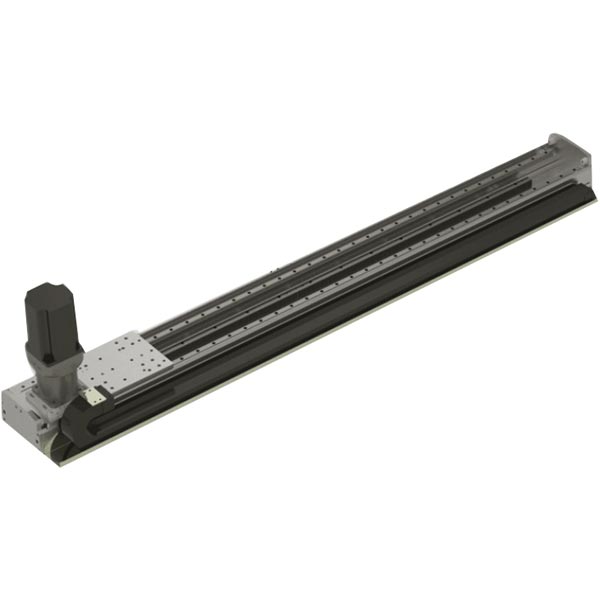

cơ cấu dẫn hướng RLM

Kết cấu cơ khí bao gồm

  • Dẫn hướng bằng thanh ray trượt
  • Truyền động bằng bánh răng - thanh răng

Vì sao dùng bánh răng - thanh răng?

Với những cơ cấu dẫn hướng có hành trình lớn hơn 1.5 mét, sẽ phải sử dụng bộ truyền đai hoặc thanh răng (vít me không còn tối ưu về mặt kỹ thuật nữa). Bộ truyền đai sẽ bị hạn chế về khả năng chịu tải và độ chính xác, nên thanh răng là giải pháp tốt ưu nhất.

Vì sử dụng kết cấu thanh răng - bánh răng và chịu tải lớn, nên cần phải có momen lớn từ động cơ. Thông thường, cơ cấu dẫn hướng loại này sẽ dùng động cơ bước hoặc servo và truyền momen gián tiếp thông qua hộp số (hộp giảm tốc bánh răng hành tinh)

Vì sao dùng hộp số hành tinh?

Với đặc điểm của động cơ bước - servo là đảo chiều và và thanh đổi tốc độ liên tục trong quá trình hoạt động. Hơn nữa cần phải đảm bảo bộ chính xác, khả năng truyền được momen xoắn lớn nên chỉ có hộp số hành tinh là phù hợp. Một yếu tố nữa là các hộp số hành tinh có tuổi thọ cao



mô hình thiết kế 3D

Bản vẽ cơ cấu RLM136

Bản vẽ cơ cấu máy RLM136



bản vẽ hộp số hành tinh

Bản vẽ hộp số hành tinh


Đặc điểm kỹ thuật

Các chi tiết được gia công CNC với độ chính xác cao, vật liệu là hợp kim nhôm cứng và nhẹ. Toàn bộ thiết kế tối ưu việc tuỳ chỉnh. Ray trượt vuông và bộ truyền bánh răng - thanh răng có độ chính xác cao, lắp ráp được canh chỉnh với đồng hồ so. Giúp đảm bảo độ chính các cho bộ cơ cấu trượt.

Lắp ráp cơ cấu trượt bánh răng thanh răng

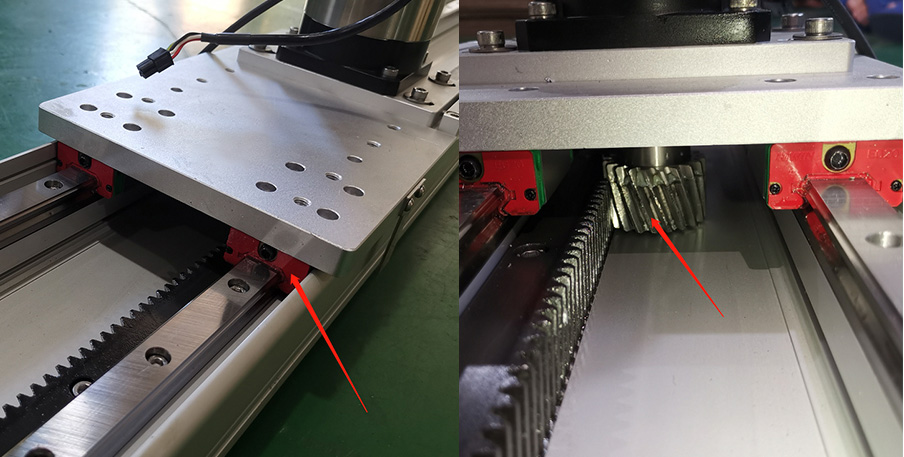

Ăn khớp bánh răng thanh răng




trục dẫn hướng thanh răng

hộp giảm tốc động cơ servo

hộp số hành tinh

cơ cấu trượt thanh răng - bánh răng

thanh răng bánh răng

cơ cấu trượt RLM
