TLM45B - Cơ cấu trượt bộ truyền đai răng Puly

Thương hiệu: TAPUS (Việt Nam)

Danh mục: Cơ cấu máy

1.991.000₫  2.210.000₫

  • Cơ cấu trượt tốc độ cao
  • Hành trình dài
  • Chuyên dùng cho các máy gia công, Hệ trục XYZ, gantry
check-mark-30Thời gian gia công 3 ngàycheck-mark-30Đã bao gồm thuế VAT
check-mark-30Không bao gồm động cơcheck-mark-30Đã bao gồm phí vận chuyển
(Available)
Số lượng

Mã sản phẩm: TLM45B

Sản phẩm liên quan

Mã sản phẩmTLM45B
Gia côngTại Việt Nam
Loại sản phẩmCơ cấu trượt tốc độ cao
Vật liệu khungHợp kim nhôm
Khả năng chịu tải15kg (Ngang)
Hành trình di chuyển100mm - 6000mm
Tốc độ di chuyển1.5m/s (Tối đa) | Lưu ý: Phụ thuộc vào tải và động cơ
Momen3N.m (Tối đa)
Truyền độngBộ truyền đai răng - Puly răng
Dẫn hướngCon lăn - Thanh trượt tròn (Điều chỉnh với ốc lệch tâm)
Dây đai răngPU-HTD3M-15 (Lõi thép)
Động cơ tương thíchĐộng cơ AC servo, động cơ bước (Size động cơ 57, 60)
Phụ kiện tích hợp (Tuỳ chọn thêm)Cảm biến hành trình, Encoder, part ghép nối hệ trục XYZ

Cơ cấu trượt TLM45B sử dụng cho các yêu cầu cần tốc độ cao, chính xác, tải nhẹ (Thường dùng nhiều trong công nghiệp, dây chuyển sản xuất). Sản phẩm có mực độ hoàn thiện cao, bền, kết cấu cơ khí chắc chắn, có thể điều chỉnh mực độ căng dây đai sau một thời gian dài sử dụng, dễ thay thế các linh kiện và sửa chữa. Thiết kế cho phép ghép nối nhiều bộ đơn, để tạo thành các hệ trục XYZ phức tạp

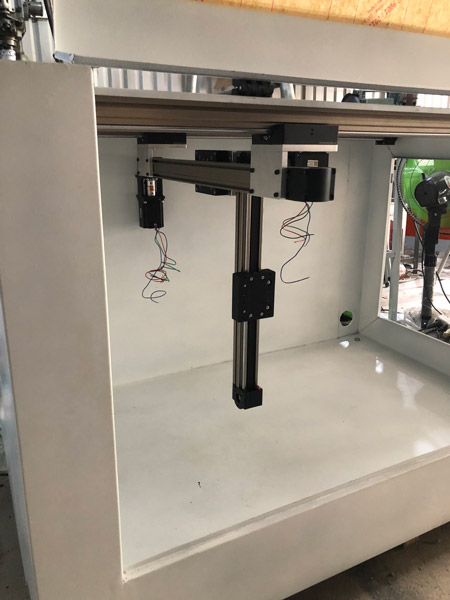

robot gantry
robot gantry

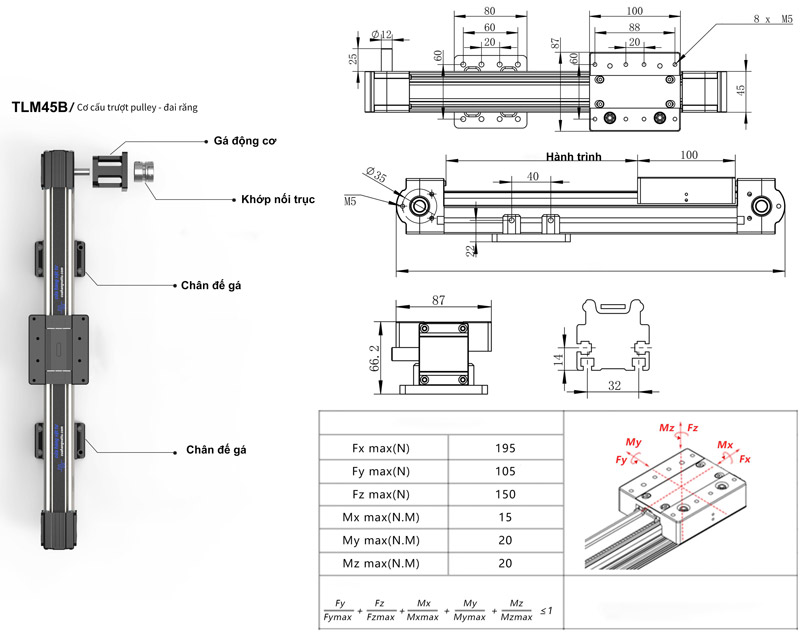

thong-so-co-cau-truot-tlm45b



Cơ cấu trượt bộ truyền đai răng

Module cơ cấu trượt TLM45B sử dụng bộ truyền dây đai răng và puly, giúp nó chuyện với tốc độ cao hơn rất nhiều so với các cơ cấu sử dụng vít me bi dẫn hướng. Cơ cấu trượt tuyến tính TLM45B thường dùng đi kèm với các sản phẩm: Động cơ bước, Động cơ bước hybrid, động cơ servo, các loại cảm biến

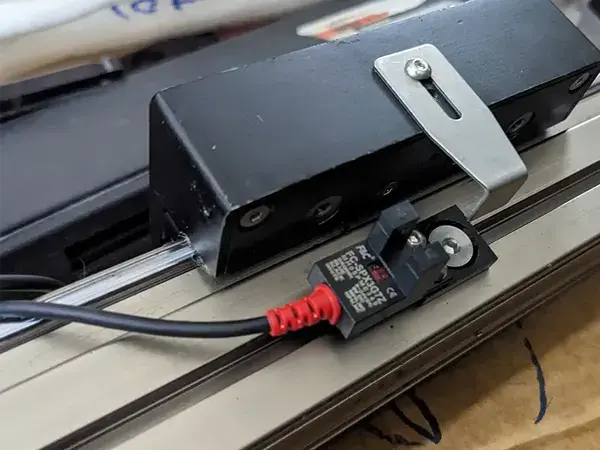

Cụm cơ cấu này có thể sử dụng kèm với những thiết bị khác: cảm biến, công tắc hành trình,… để phù hợp với nhiều mục đích trong các hệ thống sản xuất. Với đặc điểm tốc độ cao giúp nó có thể sử dụng trong các hệ thống chụp time-lapse, đo lường, di chuyển đồ vật, kéo dây – đường ống, máy khắc laser, máy hàn tự động, robot cấp phôi tự động

TLM45B

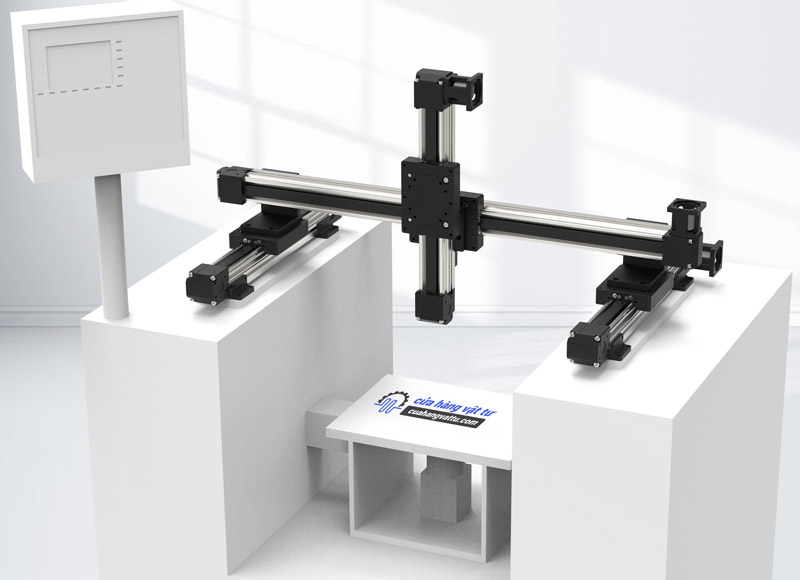

Thiết kế 3D Robot Gantry sử dụng cơ cấu trượt TLM45B

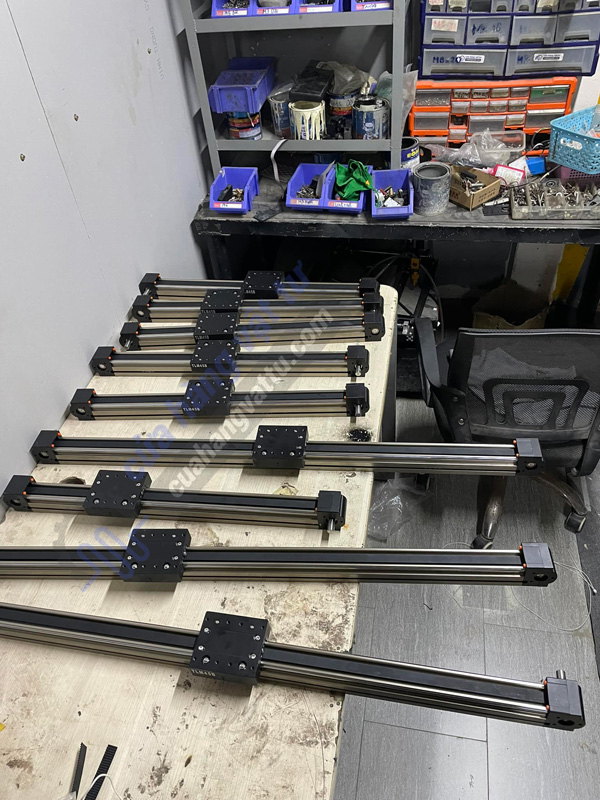

bo-truyen-dai-TLM45B-toc-do-cao

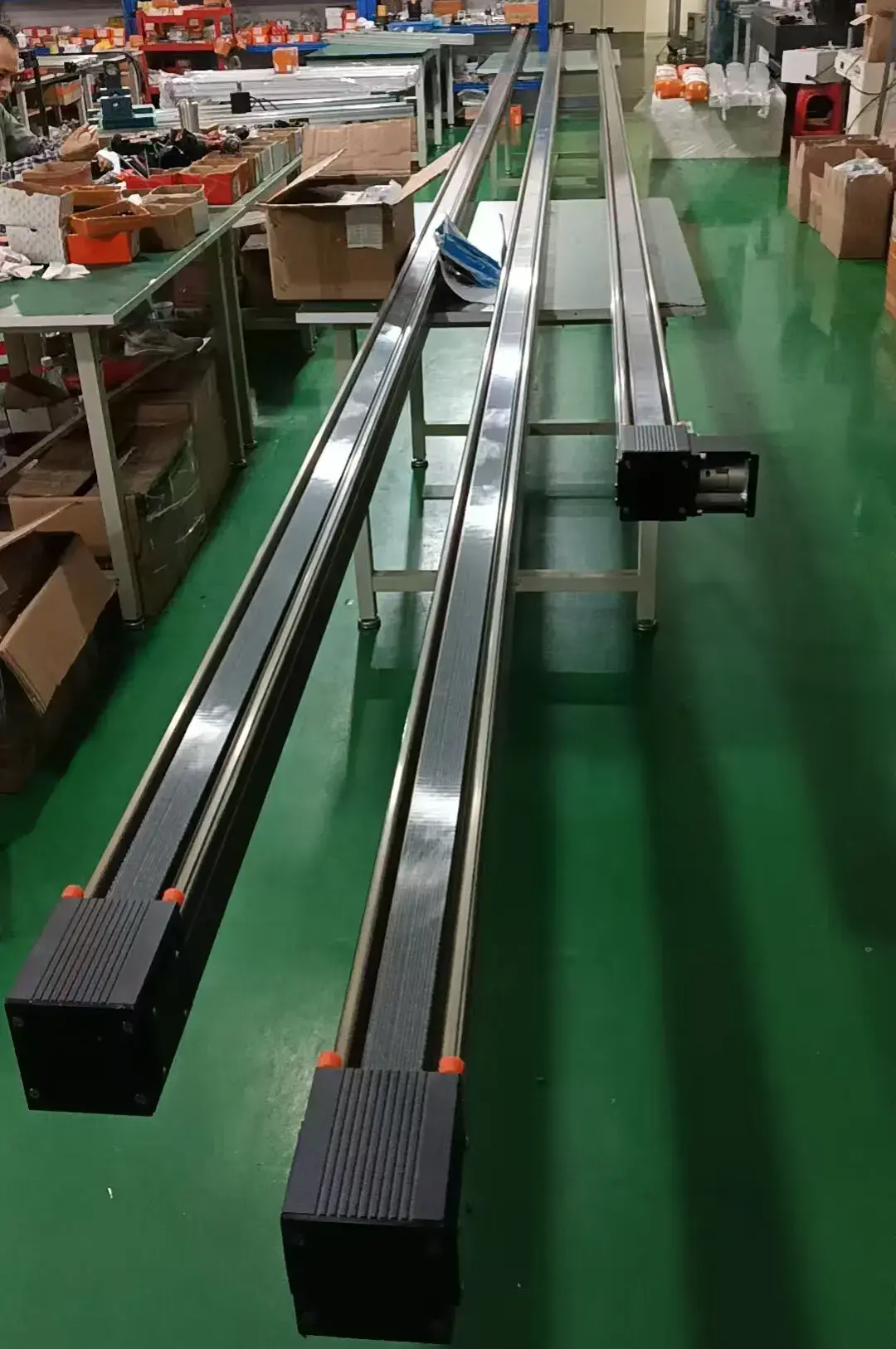

Gia công cơ cấu trượt TLM45B theo yêu cầu
co-cau-truot-TLM45B

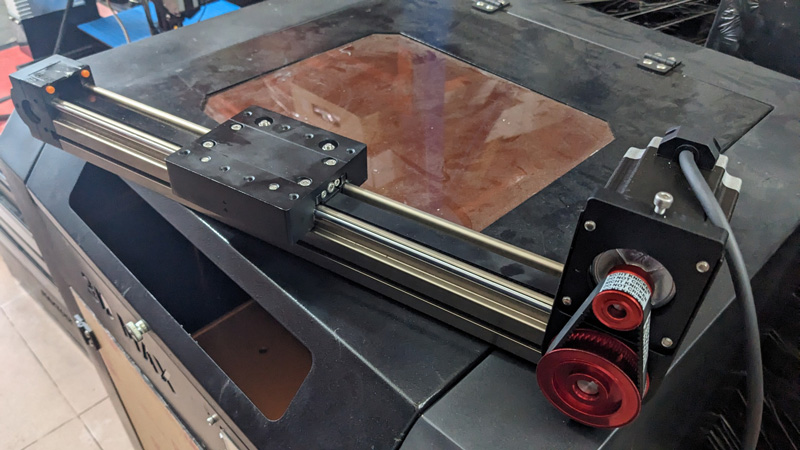

Cơ cấu trượt TLM45B (Qua bộ truyền đai tỉ số truyền 1:2.5)

Cấu tạo tổng thể

  • Dây đai răng 3M
  • Ròng rọc (Pulley răng) 3M
  • Cụm khung nhôm định hinh làm giá đỡ
  • Khớp nối trục động cơ
  • Cụm con trượt
  • Khung nhôm định hình
Con trượt
Con trượt
Puly răng 3M
Gối đỡ trục 2 đầu (puly răng)
Chi tiết lắp ráp cơ cấu trượt TLM45B
Bộ chi tiết lắp ráp cơ cấu TLM45B




Đặc điểm sản phẩm

Khung cơ cấu trượt TLM45B được làm từ hợp kim nhôm, truyền động bằng dây đai răng. Rất nhẹ, nên được sử dụng nhiều trong công nghiệp, lắp trên các máy tự động hoặc dây chuyền sản xuất, robot gantry, robot delta.

  • Tốc độ cao, chính xác, tiếng ồn thấp, hành trình dài lên đến 2m
  • Có thể phối hợp để tạo thành hệ trục Z, Y, X
  • Phù hợp với nhiều loại động cơ (Step motor, AC servo, Hybrid Servo)
  • Tiện lợi, ứng dụng đa năng, mức độ tuỳ biến cao

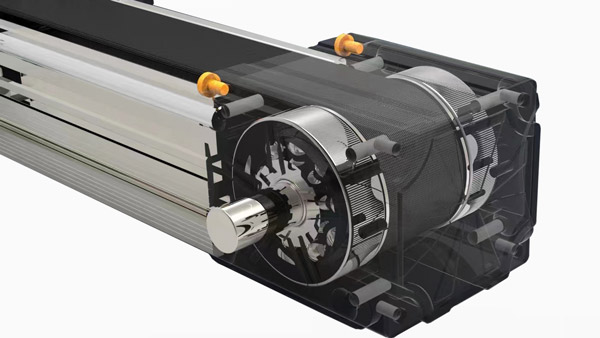

bo-truyen-dai-rang
Bộ truyền đai răng - Pulley

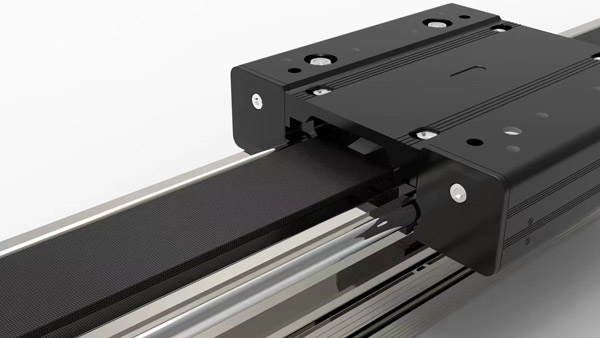

con-truot-TLM45B
Con trượt

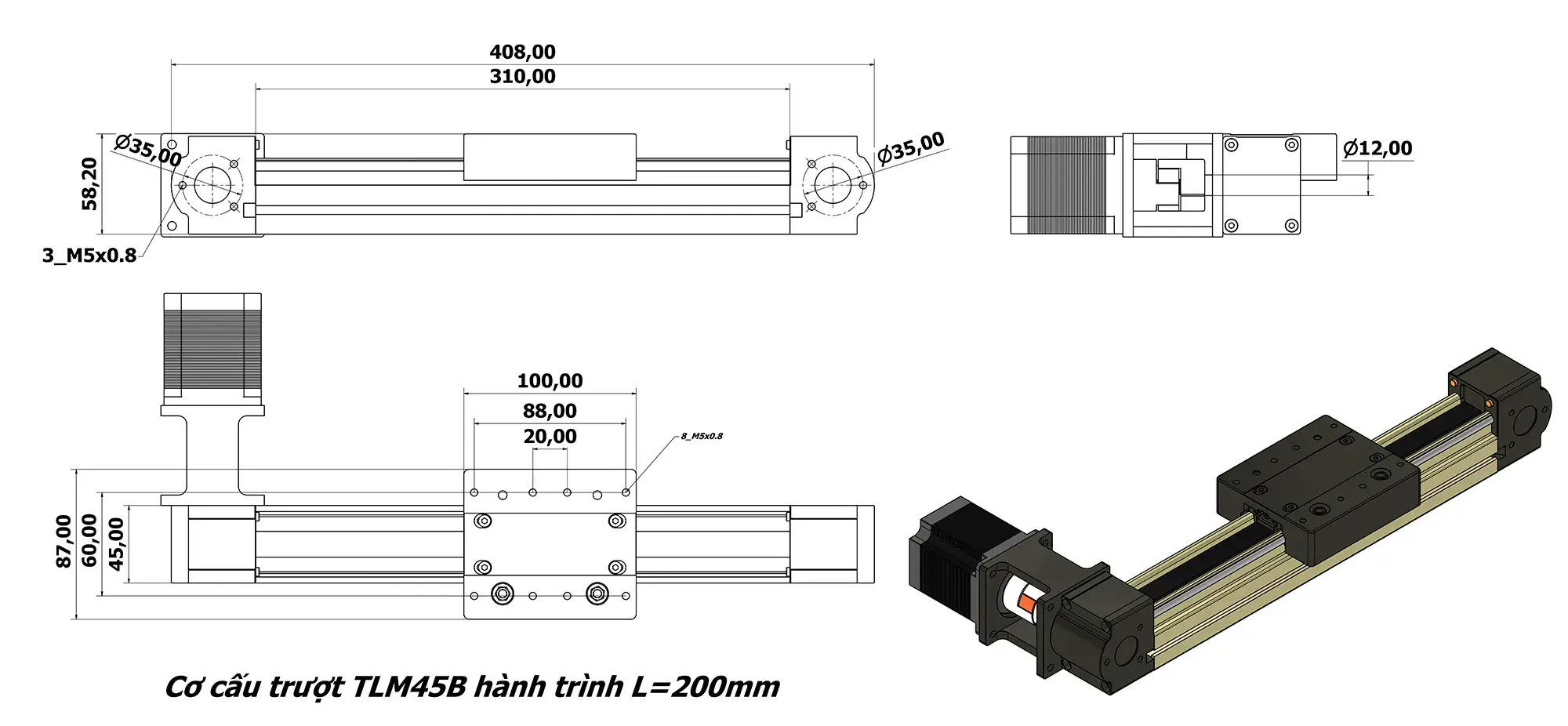

Bản vẽ kỹ thuật

ban-ve-tlm45b
Bản vẽ cơ cấu trượt TLM45B

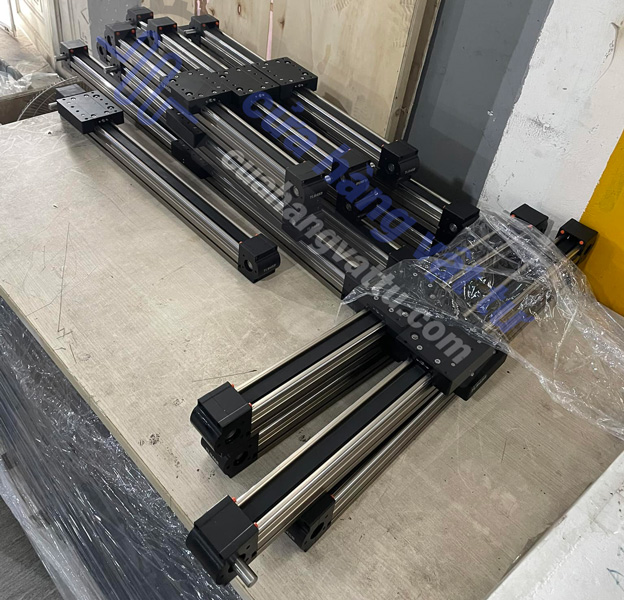

Gia công cơ cấu trượt TLM45B
Gia công cơ cấu trượt TLM45B theo yêu cầu

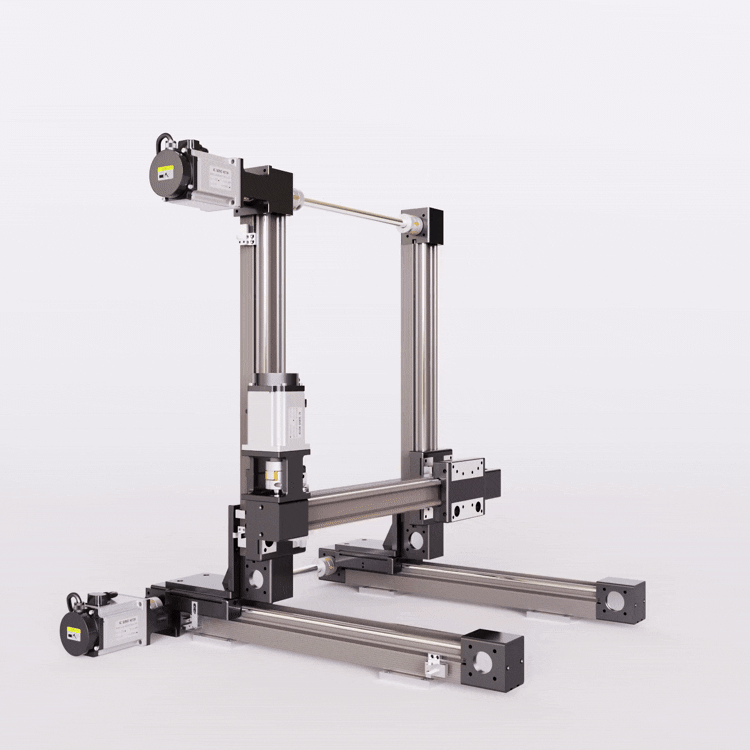

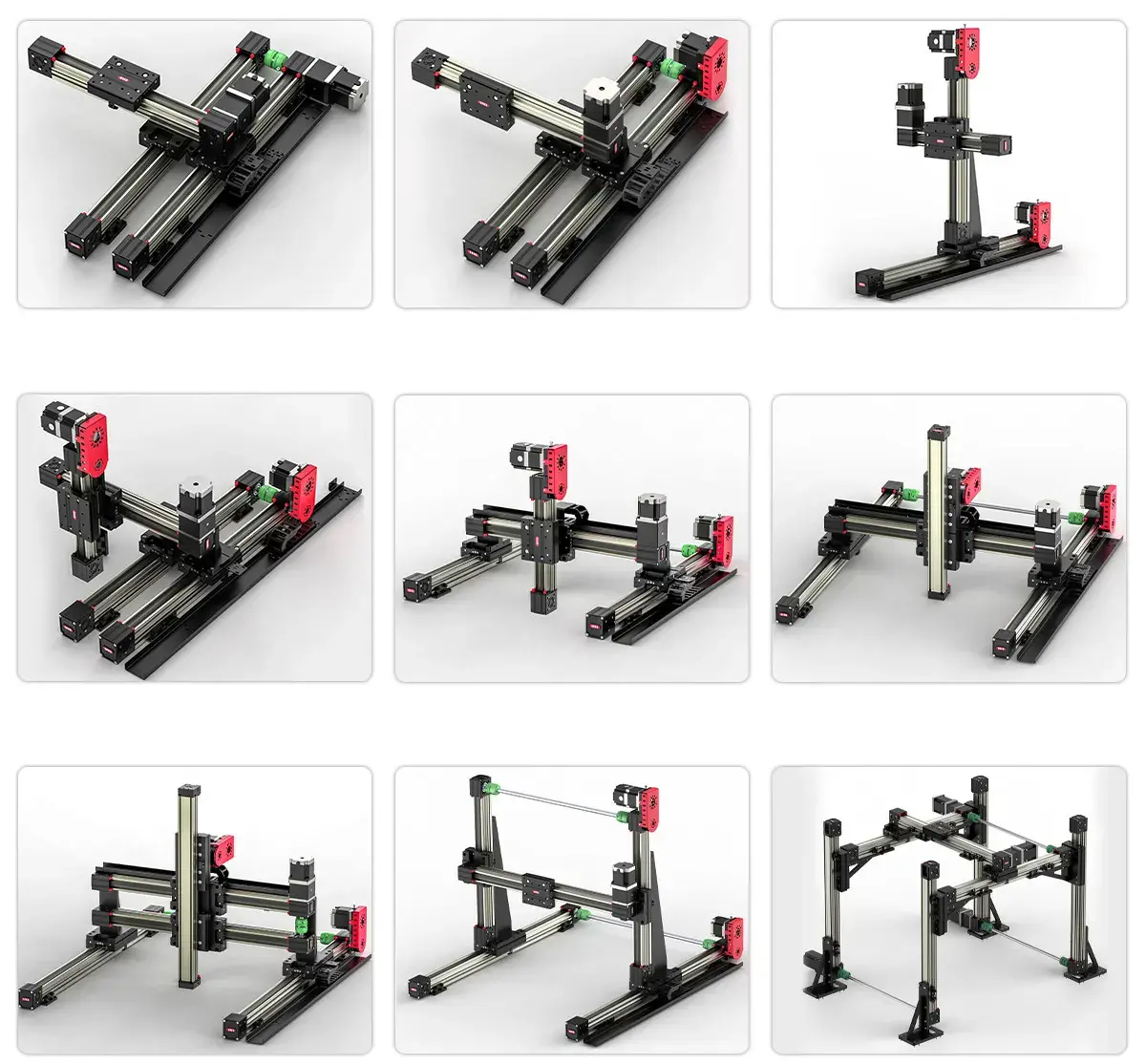

hệ trục XYZ cơ cấu trượt TLM45B
hệ trục XYZ cơ cấu trượt TLM45B
