Bàn trượt vít me dẫn hướng TLM130 công nghiệp

Quà tặng
Khớp nối trục

Mã: ME-MS-18747 Danh mục: Thương hiệu:
Giảm giá: Giảm giá khi đặt gia công số lượng

1.920.000

  • Cơ cấu dẫn hướng công nghiệp
  • Ứng dụng trong tự động hoá, máy công cụ
  • Điều khiển: Động cơ bước, động cơ servo, tay quay
  • Chịu tải lớn, chính xác, chuyển động mượt

Lưu ý: Giá trên áp dụng cho hành trình 100mm, với mỗi 100mm cộng thêm sẽ tăng thêm 150.000 VNĐ

Liên hệ với Cửa Hàng Vật Tư

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Bàn trượt vít me dẫn hướng TLM130 công nghiệp

Mã: ME-MS-18747 Danh mục: Thương hiệu:
Giảm giá: Giảm giá khi đặt gia công số lượng

1.920.000

  • Cơ cấu dẫn hướng công nghiệp
  • Ứng dụng trong tự động hoá, máy công cụ
  • Điều khiển: Động cơ bước, động cơ servo, tay quay
  • Chịu tải lớn, chính xác, chuyển động mượt

Lưu ý: Giá trên áp dụng cho hành trình 100mm, với mỗi 100mm cộng thêm sẽ tăng thêm 150.000 VNĐ

Liên hệ với Cửa Hàng Vật Tư

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Mã sản phẩm TLM130
Vật liệu Nhôm, thép
Xử lý bề mặt Anode bề mặt
Gia công CNC
Hành trình Sản xuất theo yêu cầu
Thanh trượt tròn Đường kính 20mm
Vít me bi SFU1605
Trục vít me (nối động cơ) 8mm
Size motor phù hợp 57×57 – 86×86 (Step motor, servo motor)
Thiết bị khác Tay quay



bàn trượt vít me TLM130

Bàn trượt vít me công nghiệp

Trục dẫn hướng được thiết kế theo dạng cụm module nên rất tuỳ biến, có thể sử dụng cho nhiều mục đích: Chế tạo máy, thay thế, sửa chữa. TLM130 là lựa chọn rất hoàn hảo cho các cơ cấu dẫn hướng tự động hoá trong các loại máy móc tự động, kỹ sư thiết kế máy sẽ giảm được thời gian thiết kế đáng kể.

TLM150 cấu tạo gồm khung nhôm 90, thanh trượt tròn đường kính 20mm (kép), vít me bi công nghiệp SFU1605 (đường kính trục vít 16mm, bước 05mm). Nên có thể chịu được tải trọng lớn, bền, chuyển động mượt.

trục vít me bi

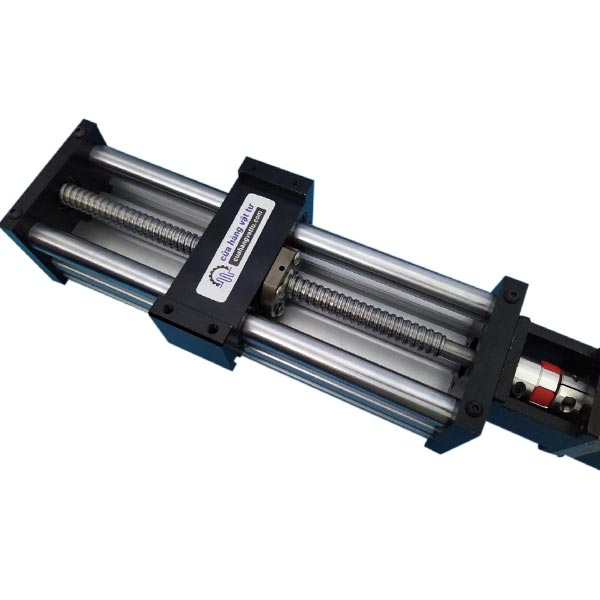

Sản phẩm thực tế

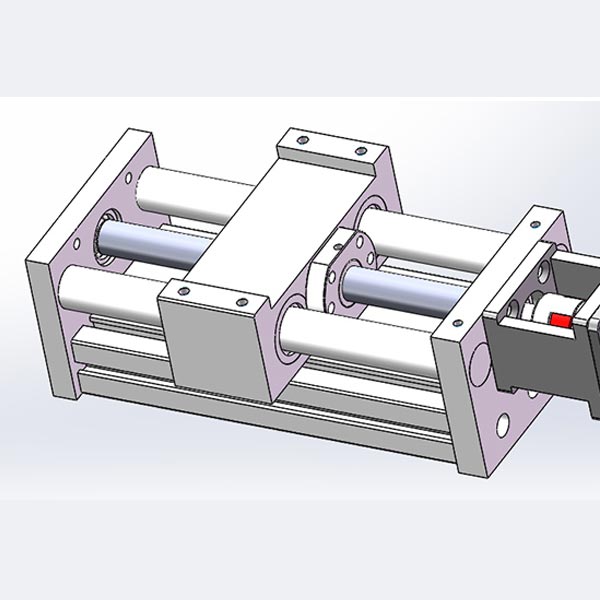

Trục dẫn hướng TLM150 3D
Mô hình thiết kê 3D

bản vẽ TLM130

bản vẽ TLM130

Ứng dụng của bàn trượt

Bàn trượt vít me TLM130 thường được sử dụng cho các máy móc công nghiệp, hoặc các hệ thống tự động hoá cần di chuyển trục tuyến tính. Với đặc điểm chịu tải lớn và độ bền cao cho phép khả năng ứng dụng rất rộng. TLM130 có thể sử dụng kèm với nhiều loại thiết bị động lực khác nhau: Động cơ bước, động cơ servo, động cơ ac, động cơ dc, tay quay



Video cụm cơ cấu máy hoạt động
