Động cơ bước 42 (Step motor) cho máy in 3D, khắc laser

Quà tặng

Mã: ME-SM-6635 Danh mục: Thương hiệu:

220.000

  • Sử dụng rất nhiều cho máy in 3D, khắc laser, cơ cấu máy, robot
  • Động cơ bước chất lượng
  • 2 pha – 4 dây
  • Chiều dài động cơ: 48mm
  • Góc bước: 1.8°
  • Đường kính trục: 5mm
  • Driver điều khiển: A4988, TMC2208, TB6560, TB6600, DM542 và nhiều loại mạch điều khiển khác

Sản phẩm bao gồm: 1 Động cơ bước 42 và 1 Dây cáp (XH-2.54)

Liên hệ với Cửa Hàng Vật Tư

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Động cơ bước 42 (Step motor) cho máy in 3D, khắc laser

Mã: ME-SM-6635 Danh mục: Thương hiệu:

220.000

  • Sử dụng rất nhiều cho máy in 3D, khắc laser, cơ cấu máy, robot
  • Động cơ bước chất lượng
  • 2 pha – 4 dây
  • Chiều dài động cơ: 48mm
  • Góc bước: 1.8°
  • Đường kính trục: 5mm
  • Driver điều khiển: A4988, TMC2208, TB6560, TB6600, DM542 và nhiều loại mạch điều khiển khác

Sản phẩm bao gồm: 1 Động cơ bước 42 và 1 Dây cáp (XH-2.54)

Liên hệ với Cửa Hàng Vật Tư

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Step motor 42

Động cơ bước 42 (Step) chuyên được sử dụng trong các trục chuyển động của máy in 3D, máy khắc laser hay một số sản phẩm khác. Sử dụng trong sản xuất sẽ đảm bảo máy móc được vận hành êm, mượt, giảm tiếng ổn trong quá trình hoạt động.

Động cơ cần có driver để diều khiển, có thể sử dụng các loại Driver như: A4988, TB6600, TB6500, DM542,… (Chỉ cần đảm bảo dòng của động cơ không vượt quá dòng Driver). Chiều dài L=48mm là loại được lựa chọn sử dụng phổ biến nhất, với momen xoắn phù hợp để sử dụng cho nhiều loại máy móc

  • 42HS L23 1.8° 0.31Nm 1.4A 4-wire single-axis D-type Φ5 long 20
  • 42HS L34 1.8° 0.46Nm 1.7A 4-wire single-axis D-type Φ5 long 20
  • 42HS L48 1.8° 0.6Nm 1.96A 4-wire single-axis D-type Φ5 long 20
  • 42HS L60 1.8° 0.89Nm 2.3A 4-wire single-axis D-type Φ5 long 20

motor bước 42

Thông số từng loại động cơ

  • 42HS3414A4 chiều dài 34mm – Góc bước 1.8° 0.31Nm 1.4A 4-wire single-axis D-type Φ5 long 20
  • 42HS4017A4 chiều dài 40mm- Góc bước 1.8° 0.46Nm 1.7A 4-wire single-axis D-type Φ5 long 20
  • 42HS4819A4 chiều dài 48mm – Góc bước 1.8° 0.6Nm 1.96A 4-wire single-axis D-type Φ5 long 20
  • 42HS6023A4 chiều dài 60mm – Góc bước 1.8° 0.89Nm 2.3A 4-wire single-axis D-type Φ5 long 20

Cấu tạo động cơ Step 42

Thông số cơ bản của động cơ

  • Nguồn điện : DC
  • Chức năng: Động cơ điều khiển
  • Góc bước: 1.8 độ
  • Momen xoắn lớn
  • Tiếng ổn thấp
  • Góc bước : 1.8° ± 0.09°
  • Điện áp: DC – 1.5A
  • Tần số khi động cơ chạy không tải: >1500PPS
  • Tần số bắt đầu không tải: 1900 PPS
  • Khối lượng động cơ: 255g
  • Độ tự cảm: 3.7 x (1 ± 20%) mH
  • Điện trở cuộn dây: 2.4 x (1 ± 15%) Ω
  • Lớp cách điện: Loại B

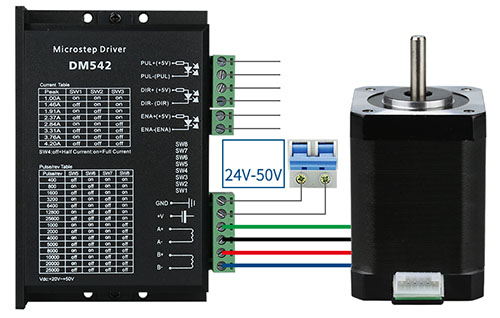

Driver động cơ Step 42
Driver điều khiển động step 42

Thông số kích thước động cơ

17HS – L23

L23 L23

17HS – L34

L34 L34

17HS – L48

L48 L48

17HS – L60

L60

L60
