Bàn trượt trục vitme THL180 (chịu tải lớn)

Thương hiệu: TAPUS (Việt Nam)

8.890.000₫

  • Cơ cấu trượt chịu tải lớn, chính xác
  • Gia công theo yêu cầu (hành hành)
  • Linh hoạt lắp ráp: động cơ, tay quay, cảm biến
(Available)
Số lượng

Mã sản phẩm: THL180

Danh mục: Cơ cấu máy

Gia công cơ khí
Gia công cơ khí
Gia công cơ khí
trục vít me bi
trục vít me bi và động cơ servo
cơ cấu trượt thl150




Cơ cấu trượt vít me bi - ray trượt

Mã sản phẩmTHL180
Loại sản phẩmBàn trượt trục vít me
Vật liệuThép C45
Khả năng chịu tải180kg (ngang), 40kg (đứng)
Hành trình100mm → 1000mm
Truyền độngVít me bi
Dẫn hướngThanh trượt vuông (ray trượt bi)
Thanh trượt vuôngHGH20
Vít me biSFU
Động cơ tương thíchĐộng cơ servo 60, Động cơ bước 57/86
Sai số vị trí± 0.03mm
  • Gia công: Khung đỡ trục, part trượt và các chi tiết phụ được gia công CNC vật liệu thép C45
  • Linh kiện: Ray trượt, vít me bi được lựa chọn là loại tốt, độ chính xác cao
  • Lắp ráp: Khử sai số, canh chỉnh
  • Động cơ: Có thể lắp nhiều loại động cơ (servo motor, step motor)
Cấu tạo bàn trượt vít me THL180


Bàn trượt vít me THL180 được gia công từ vật liệu thép, nên chịu được tải lớn. Phù hợp làm trục máy CNC, Máy khoang tự động, hệ thống nâng hạ và tải hàng. Có thể sử dụng tay quay hoặc động cơ để cấp momen cho bàn trượt làm việc.

Vì sử dụng vít me bi để truyền động, nên hành trình tối đa chỉ đạt 1000mm. Nếu yêu cầu hành trình dài hơn, có thể tham khảo cơ cấu trượt RLM (sử dụng truyền động bánh răng - thanh răng). Sản phẩm được gia công trực tiếp tại Việt Nam nên khách hành rất dễ trao đổi đặt hành theo yêu cầu, cũng như gắng thêm các linh kiện phụ

Các lỗ ren ở part trượt và mặt đấy được bổ trí rất hợp lý, khách hàng nên sử dụng bản vẽ được cung cấp sẵn để thiết kế, không nên thay đổi hoặc taro thêm lỗ ren (Vì các chi tiết đã được lắp ráp và canh chỉnh để đảm bảo độ chính xác 0.03mm, tháo ra và lắp lại sẽ dẫn đến sai số tăng lên)

bàn trượt

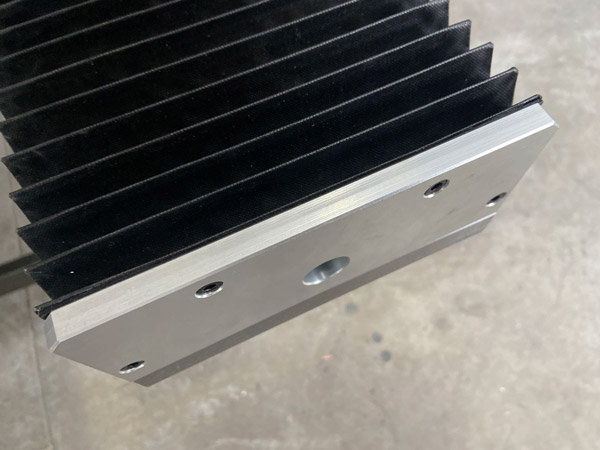

gối đỡ trục
Bản vẽ



gia công trục vít me
cơ cấu trượt tự động
trục vít me THL180
