Mã sản phẩm: TRCD
Danh mục: Cơ cấu máy
Xi lanh khí nén | Tác động 2 chiều |
---|---|
Môi chất | Khí nén (Qua bộ lọc khí) |
Áp xuất khí nén | 0.18 MPa ~ 0.7 MPa |
Nhiệt độ môi trường | -10 ℃ ~ 60 ℃ |
Tốc độ | 50 mm/s ~ 400 mm/s (Điều chỉnh tốc độ bằng van tiết lưu) |
Lực giữ an toàn | 140N(TRCD16), 200N(TRCD20), 320N(TRCD25), 550N(TRCD32), 850N(TRCD40) |

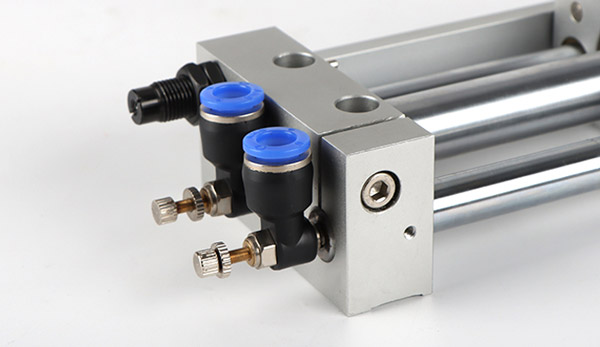

Đầu cấp khí | M5(TRCD16), PT1/8(TRCD20, TRCD25, TRCD32), PT1/4 (TRCD40) |

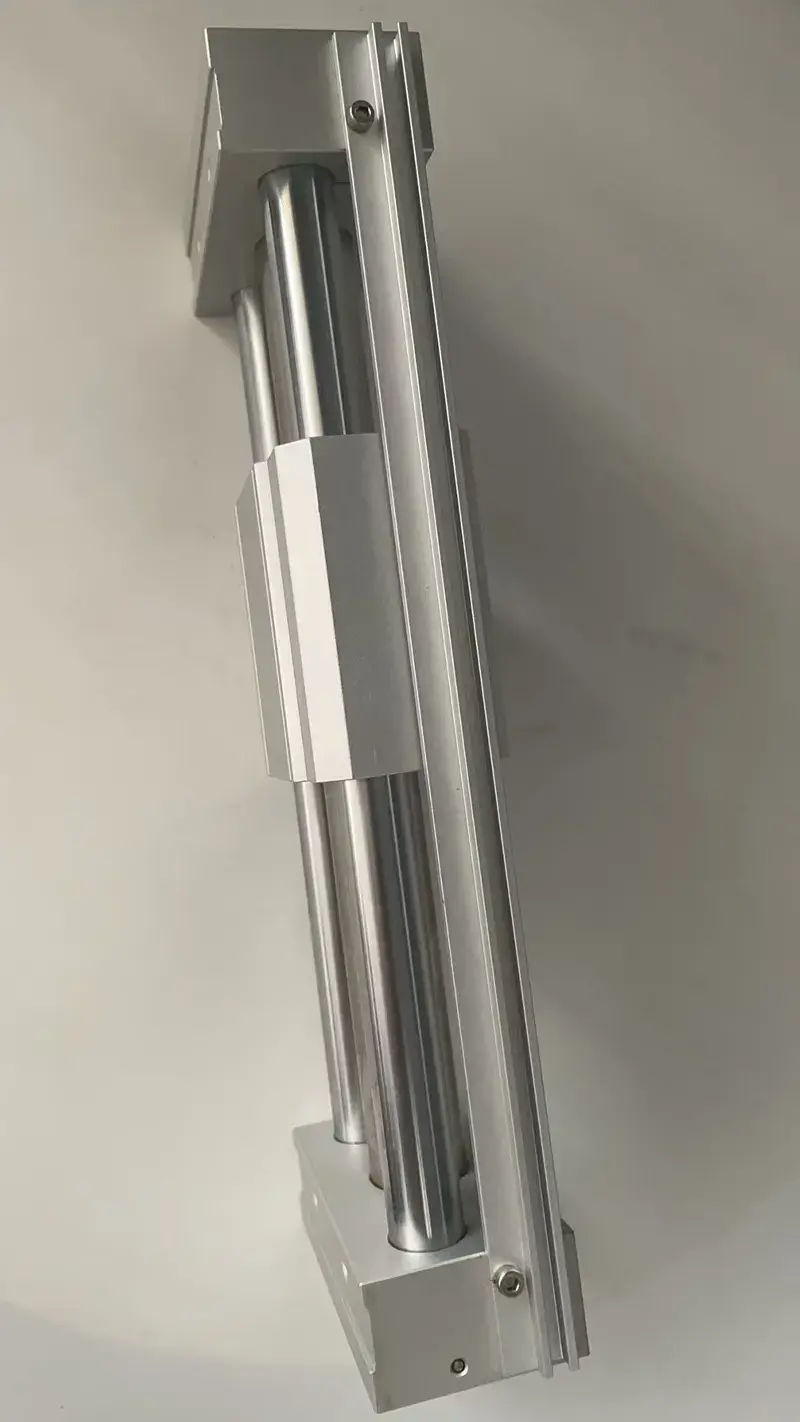

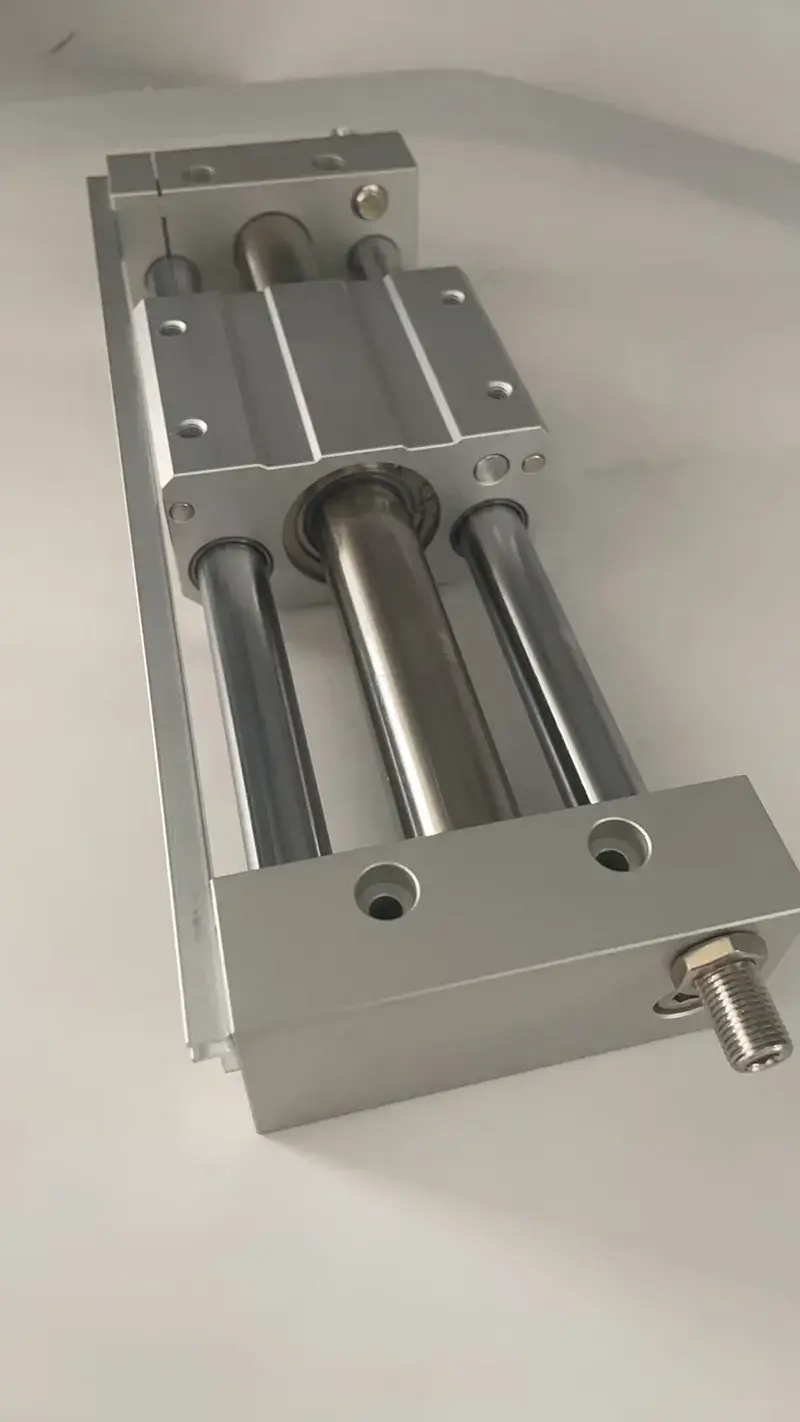

Đây là dạng xi lanh khí nén chỉ có một trái piston và không có trục ti đẩy, trên piston được lắp nam châm vĩnh cữu có lực từ rất lớn, lực hút sẽ liên kết chặt piston và con trượt bên ngoài. Đầu cấp khí là dạng van tiết lưu, giúp điều khiển tốc độ không qua việc điều khiển lưu lượng khí cấp vào.
Đây là dạng cơ cấu trượt dùng khí nén, nên có tốc độ di chuyển rất cao, nhưng sẽ không thể mang tải có trọng lượng lớn như các cơ cấu trượt vít me, bánh răng thanh răng, bộ truyền xích, bộ truyền đai.
Thiết bị này được sử dụng rất nhiều trong các máy tự động, cơ cấu gắp hàng, cơ cấu cấp phôi, cơ cấu thu sản phẩm, các khâu đẩy - ép - kéo trong các dây chuyền sản xuất tự động.
![]() | ![]() | ![]() |

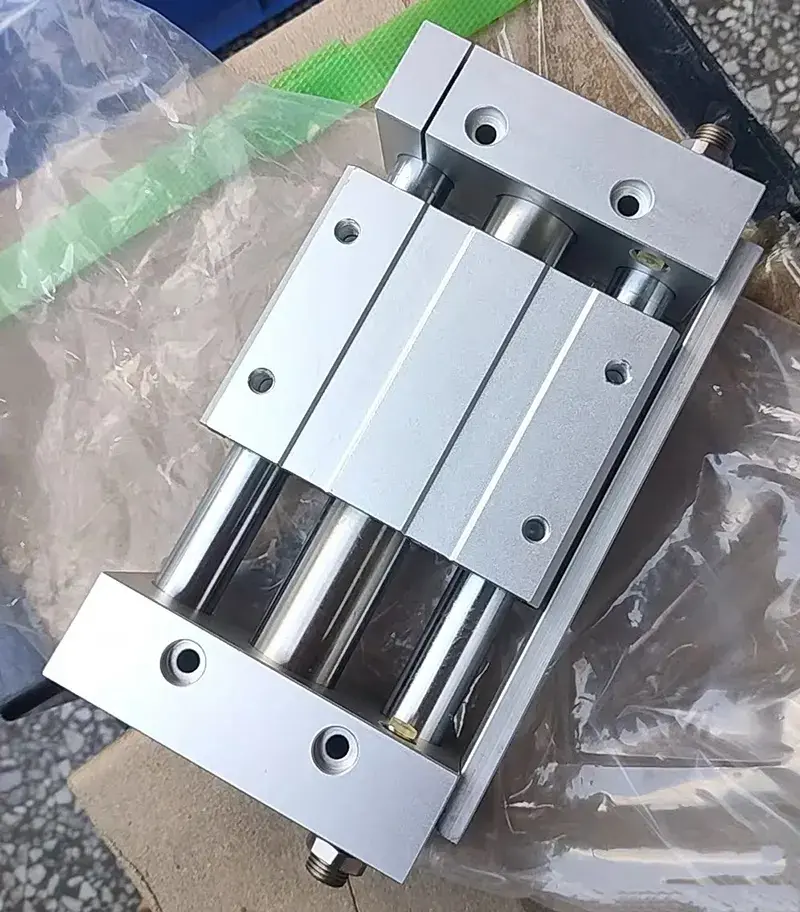

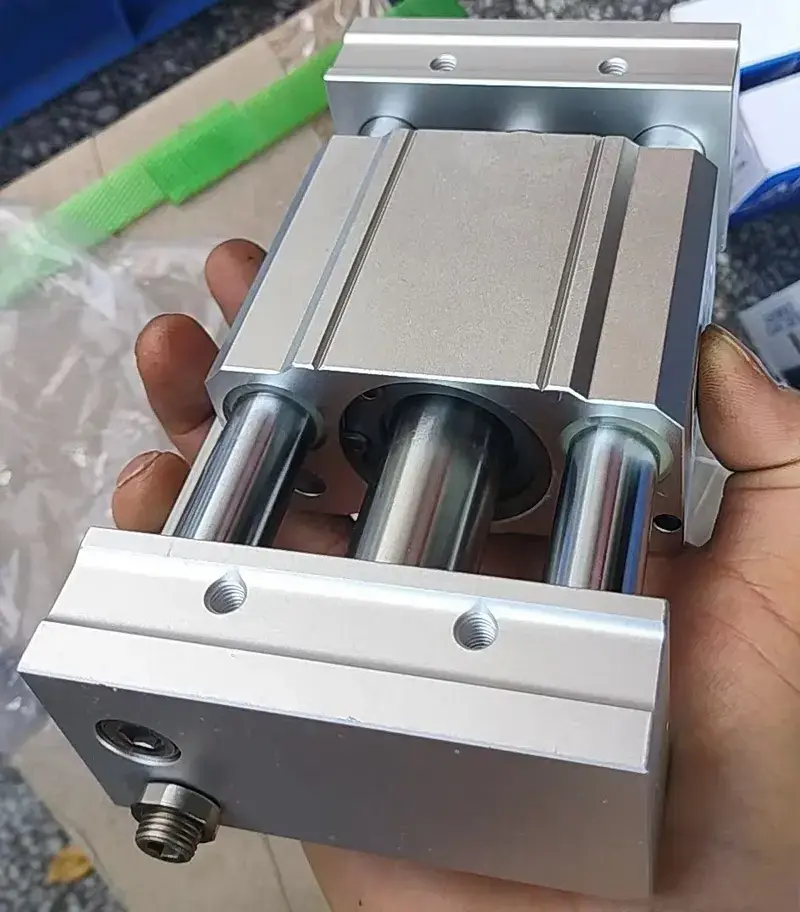

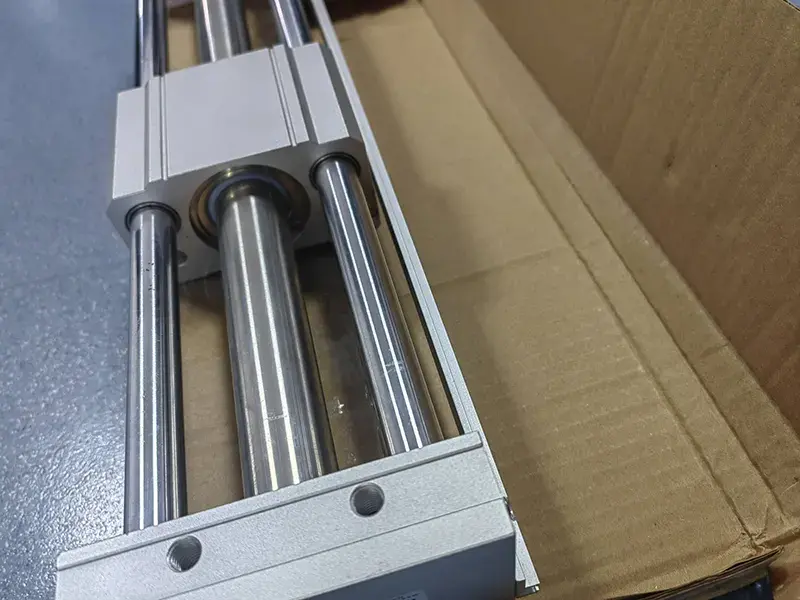

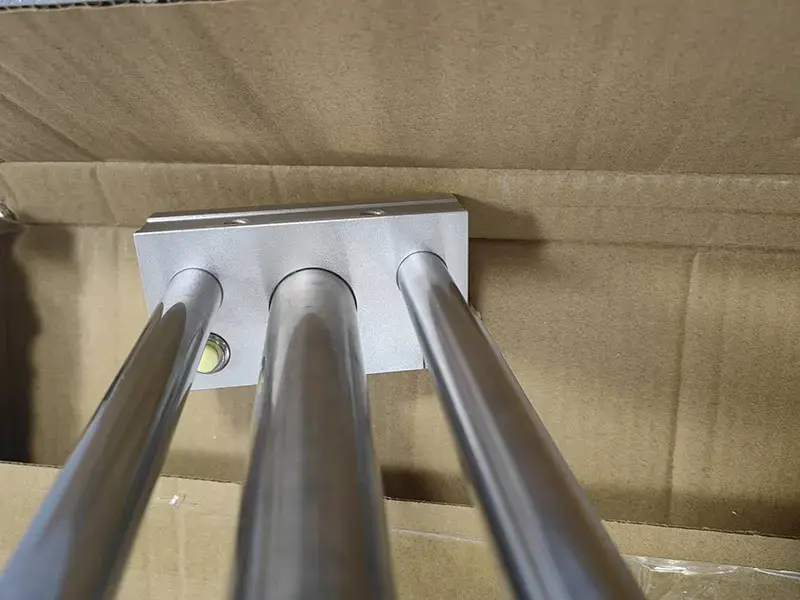

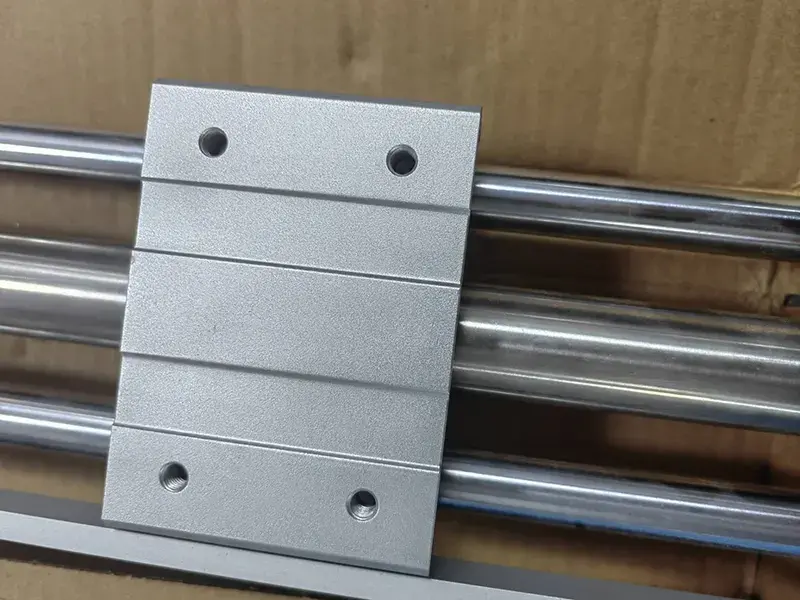

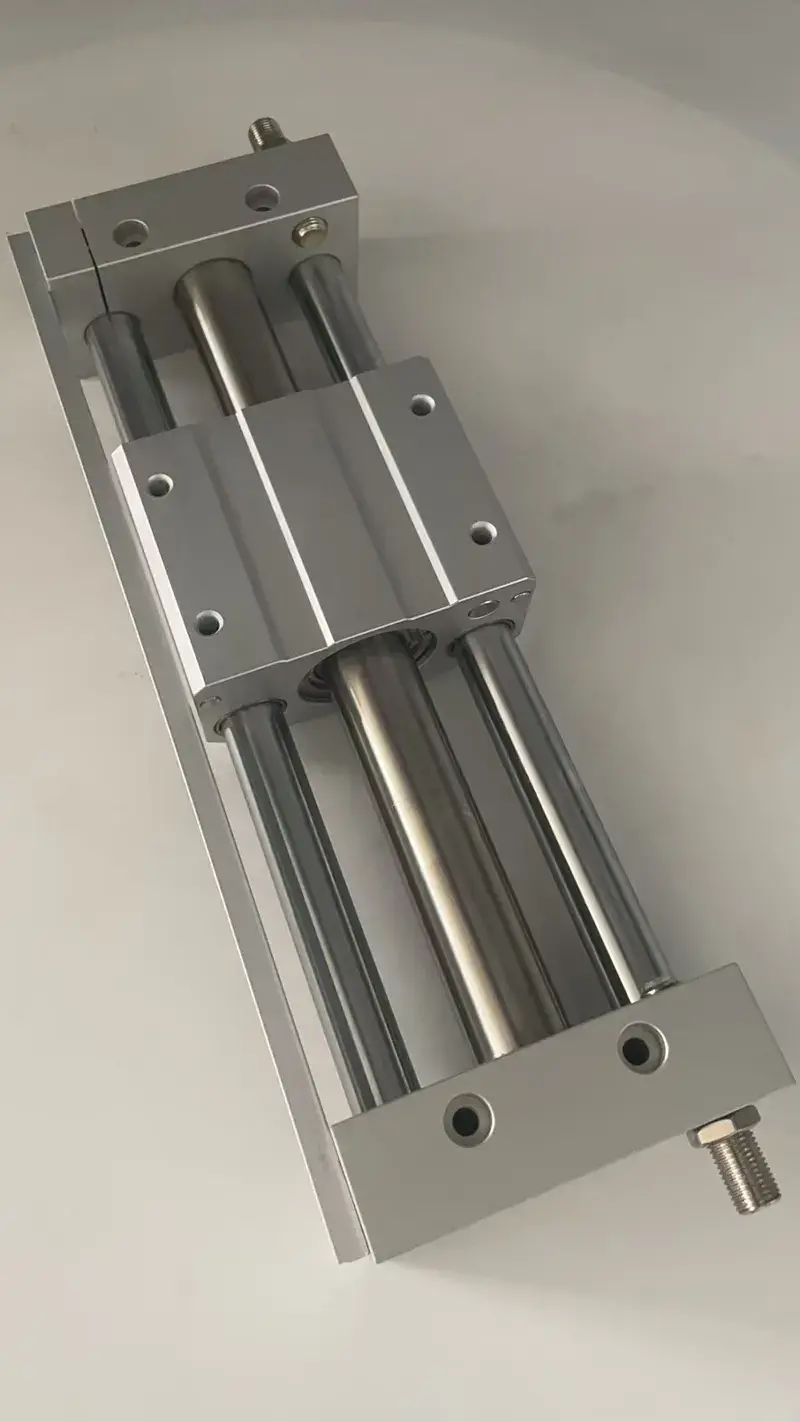

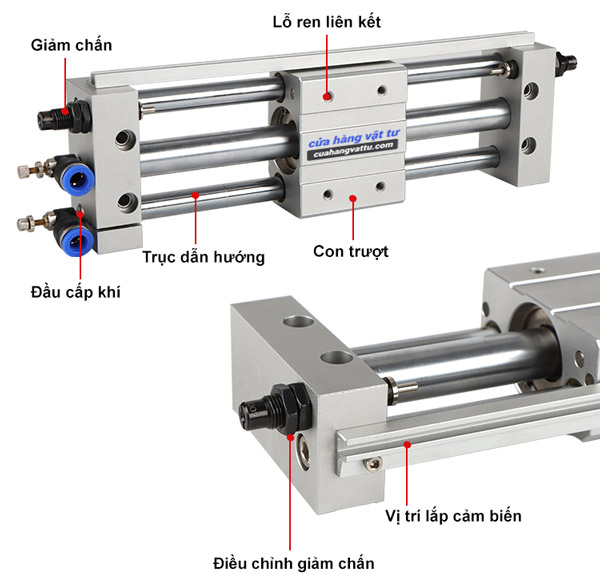

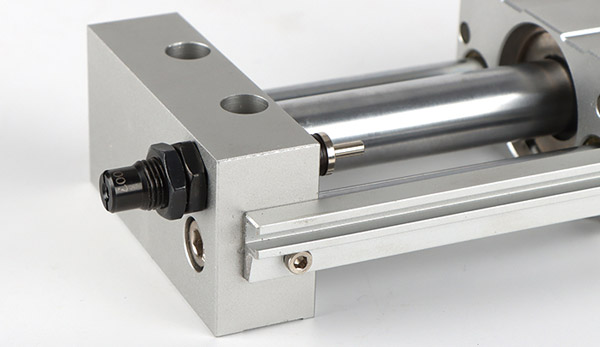

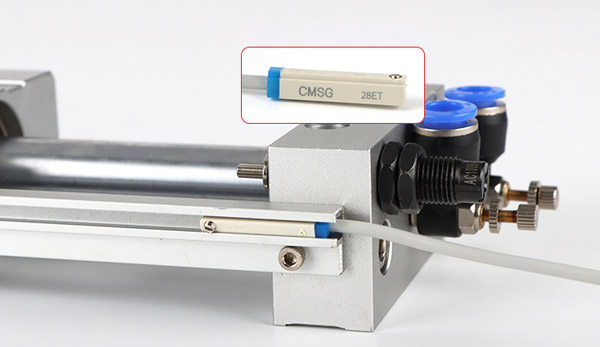

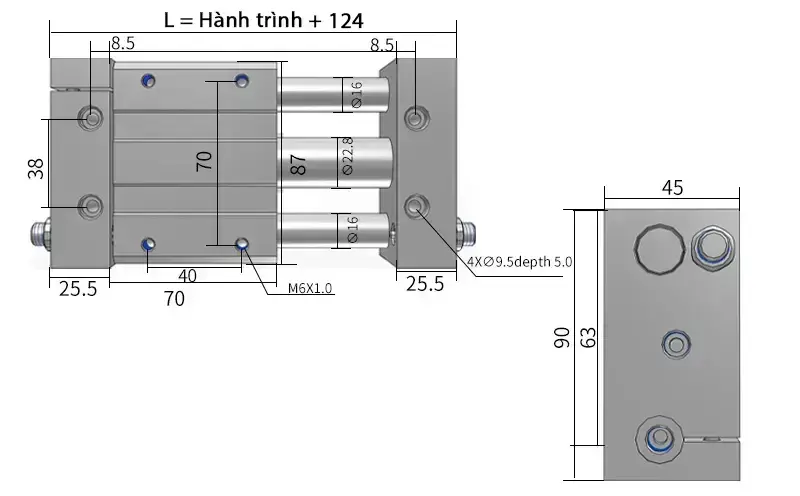

Cấu tạo bao gồm: 2 trục tròn (ti trượt dẫn hướng), xi lanh khí, con trượt và các chi tiết gá đỡ khác. Ngoài ra, còn có thể sử dụng cảm biến khí nén nếu cần thiết. Ở 2 đầu được lắp thiết bị giảm chấn. Vật liệu của các chi tiết chủ yếu là hợp kim nhôm nên rất nhẹ
