Cụm trục dẫn hướng TLM80-S (vít me, ray trượt kép)

Quà tặng

Mã: ME-MS-17426 Danh mục: Thương hiệu:
Giảm giá: Giảm giá khi đặt hàng gia công số lượng

1.860.000

  • Cụm trục dẫn hướng tuyết tính
  • Thiết kế cho phép ứng dụng đa năng
  • Điều khiển: động cơ bước, động cơ servo, tay quay
  • Phù hợp: Tự động hoá, máy CNC router, Laser,  Plasma

Lưu ý 1: Giá trên chỉ áp dụng cho hành trình di chuyển 100mm. Với mỗi 100mm hành trình cộng thêm sẽ tăng thêm 150.000 VNĐ

Lưu ý 2: Sản phẩm chỉ sản xuất theo yêu cầu khách hàng (Hành trình di chuyển). Thời gian gia công 3 – 5 ngày

Lưu ý 3: Sản phẩm chưa bao gồm động cơ (nếu muốn được lắp động cơ hoàn chỉnh vui lòng liên hệ)

Liên hệ với Cửa Hàng Vật Tư

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Cụm trục dẫn hướng TLM80-S (vít me, ray trượt kép)

Mã: ME-MS-17426 Danh mục: Thương hiệu:
Giảm giá: Giảm giá khi đặt hàng gia công số lượng

1.860.000

  • Cụm trục dẫn hướng tuyết tính
  • Thiết kế cho phép ứng dụng đa năng
  • Điều khiển: động cơ bước, động cơ servo, tay quay
  • Phù hợp: Tự động hoá, máy CNC router, Laser,  Plasma

Lưu ý 1: Giá trên chỉ áp dụng cho hành trình di chuyển 100mm. Với mỗi 100mm hành trình cộng thêm sẽ tăng thêm 150.000 VNĐ

Lưu ý 2: Sản phẩm chỉ sản xuất theo yêu cầu khách hàng (Hành trình di chuyển). Thời gian gia công 3 – 5 ngày

Lưu ý 3: Sản phẩm chưa bao gồm động cơ (nếu muốn được lắp động cơ hoàn chỉnh vui lòng liên hệ)

Liên hệ với Cửa Hàng Vật Tư

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Mã sản phẩm TLM80-S
Vật liệu Nhôm, thép
Gia công CNC
Hành trình Sản xuất theo yêu cầu
Chịu tải 20kg
Tốc độ 40mm/s – 100mm/s
Độ chính xác 0.03mm/300mm
Ray trượt 12C (2 ray trượt)
Vít me bi SFU1605 (Đường kính 16mm, bước 05mm)
Đầu trục vít me (Nối với động cơ) 8mm
Size động cơ phù hợp 57 x 57 (Step motor, servo motor)
Thiết bị khác Tay quay

Cơ cấu trượt cho các trục X,Y, Z

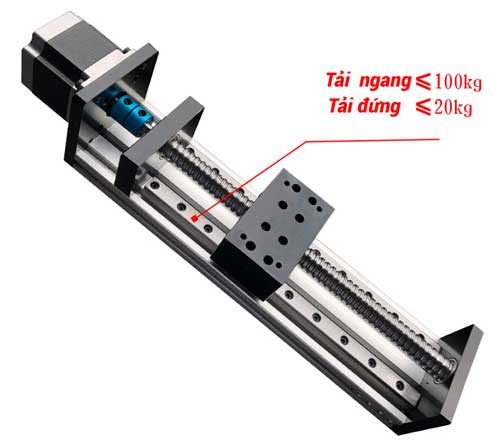

Trục dẫn hướng sử dụng vít me bi 1610 (Đường kính trục vít 16mm và bước 05mm). Động cơ được sử dụng là step 57, hành trình bao gồm: 100mm, 200mm, 300mm, 400mm, 500mm,… Cấu tạo của cụm cơ cấu trượt bao gồm cặp ray trượt kép và vít me bi, ngoài ra còn có thêm một có thêm một số bộ phận khác: Nhôm định hình làm giá đỡ, part gá bằng kim loại, khớp nối trục.

ray trượt vít me

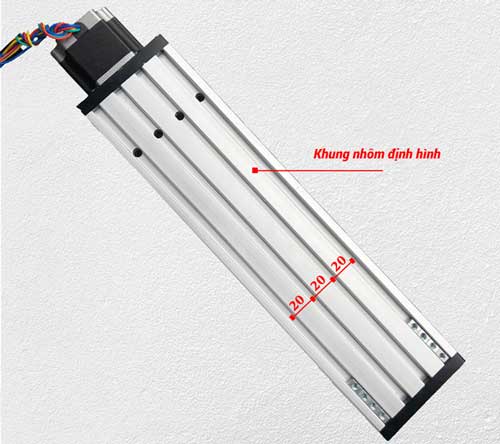

khung nhôm định hình

Trục vít mẹ bi có thể sử dụng loại đường kính 12mm và 16mm, ngoài việc sử dụng động cơ bước 57/42 thì có thể dụng tay quay để thay thế (tùy vào ứng dụng). Với cấu tạo bao gồm vít me vi và cặp ray trượt nên đảm bảo được độ chính xác cao, êm, tốc độ cao, bềm.

Cum cơ cấu trượt này được ứng dụng cho các loại máy móc DIY cần đồ chính xác cao, dây chuyển sản xuất, hệ thống công nghiệp tự động hoá, cụm máy chuyển động tuyến tính

trục dẫn hướng vít me , ray trượt

trục dẫn hướng vít me , ray trượt

Trục vít me dẫn động tuyến tính tương thích với động cơ bước size 57 (Step motor 57, servo hybrid 57) hoặc tay quay thủ công.

Lưu ý: Kích thước bản vẽ bên dưới dành cho bộ TLM80-S với hành trình di chuyển 100mm, khách hàng có thể sử dụng bản vẽ này để phục vụ cho việc thiết kế (Trong thời gian chờ gia công)

bản vẽ cơ cấu dẫn hướng

Mã sản phẩm TLM80-S
Vật liệu Nhôm, thép
Gia công CNC
Hành trình Sản xuất theo yêu cầu
Chịu tải 20kg
Tốc độ 40mm/s – 100mm/s
Độ chính xác 0.03mm/300mm
Ray trượt 12C (2 ray trượt)
Vít me bi SFU1605 (Đường kính 16mm, bước 05mm)
Đầu trục vít me (Nối với động cơ) 8mm
Size động cơ phù hợp 57 x 57 (Step motor, servo motor)
Thiết bị khác Tay quay

Cơ cấu trượt cho các trục X,Y, Z

Trục dẫn hướng sử dụng vít me bi 1610 (Đường kính trục vít 16mm và bước 05mm). Động cơ được sử dụng là step 57, hành trình bao gồm: 100mm, 200mm, 300mm, 400mm, 500mm,… Cấu tạo của cụm cơ cấu trượt bao gồm cặp ray trượt kép và vít me bi, ngoài ra còn có thêm một có thêm một số bộ phận khác: Nhôm định hình làm giá đỡ, part gá bằng kim loại, khớp nối trục.

ray trượt vít me
khung nhôm định hình

Trục vít mẹ bi có thể sử dụng loại đường kính 12mm và 16mm, ngoài việc sử dụng động cơ bước 57/42 thì có thể dụng tay quay để thay thế (tùy vào ứng dụng). Với cấu tạo bao gồm vít me vi và cặp ray trượt nên đảm bảo được độ chính xác cao, êm, tốc độ cao, bềm.

Cum cơ cấu trượt này được ứng dụng cho các loại máy móc DIY cần đồ chính xác cao, dây chuyển sản xuất, hệ thống công nghiệp tự động hoá, cụm máy chuyển động tuyến tính

trục dẫn hướng vít me , ray trượt

trục dẫn hướng vít me , ray trượt

Trục vít me dẫn động tuyến tính tương thích với động cơ bước size 57 (Step motor 57, servo hybrid 57) hoặc tay quay thủ công.

Lưu ý: Kích thước bản vẽ bên dưới dành cho bộ TLM80-S với hành trình di chuyển 100mm, khách hàng có thể sử dụng bản vẽ này để phục vụ cho việc thiết kế (Trong thời gian chờ gia công)

bản vẽ cơ cấu dẫn hướng
