Bàn trượt vít me – ray trượt dẫn hướng TLM150S

3.870.000₫

  • Bàn trượt vít me công nghiệp
  • Chịu tải lớn, bền
  • Truyền động vít me, dẫn hương ray trượt
  • Phù hợp với động cơ step 57, 86, tay quay

Gia công theo yêu cầu hành khách (Hành trình di chuyển). Thời gian gia công: 3 - 5 ngày

(Available)
Số lượng

Mã sản phẩm: TLM150S

Danh mục: Cơ cấu máy

Xuất xứViệt Nam
Mã sản phẩmTLM150S
Hành trình100mm - 1500mm
Gia côngCNC (Gia công các part lắp: con trượt, gối đỡ trục, vít me, gá động cơ)
Xử lý bề mặt nhômAnode
Vật liệuNhôm, thép
Dẫn hướngRay trượt 20 (Thanh trượt vuông)
Truyền độngVít me bi (đường kính trục vít me: 16mm, bước vít me: 5mm, 10mm)
Động cơ phù hợpĐộng cơ bước 57/86, AC Servo 60/80, hybrid servo 57/86 hoặc cũng có thể tay quay thủ công
Khả năng chịu tải25kg (khi lắp đứng) | 70kg (khi lắp ngang)

Bàn trượt vít me TLM150S

Bàn trượt vít me TLM150S được sản xuất nhằm sử dụng cho các mục đích chịu tải lớn, thời gian làm việc liên tục và tuổi thọ cao. Sản phẩm này được ứng dụng rất nhiều cho trục Z máy CNC, máy khoan - taro, hoặc các cơ cấu cấp phôi tự động, bàn trượt cho máy phay,....

TLM150S được thiết kế theo dạng module, giúp tối ưu việc thiết kế máy và giảm thời gian cho công việc này. Bộ cơ cấu trượt phù hợp với nhiều chế độ thiết kế, khả năng ứng dụng rất rộng và tương thích với rất nhiều cơ cấu máy khác. bàn trượt vít me

Sản phẩm được dùng rất nhiều trong các cơ cấu chấp hành máy móc hoặc hệ thống tự động hoá. Việc sử dụng vít bi truyền động và động cơ bước (hoặc servo) giúp phù hơp cho các nhu cầu chuyển động tịnh tiến theo bước (chính xác vị trí và khoảng cách) bàn trượt vít me

bàn trượt vít me TLM150-S

trục vít me TLM150S
Cơ cấu trượt TLM150S

bàn trượt TLM150



Cấu tạo TLM150S

Sản phẩm được thiết kế dựa vào nhu cầu thực tế của quá trình thiết kế máy. người kỹ sư có thể sử dụng trực tiếp các thông số kỹ thuật của bộ sản phẩm này mà không cần phải mất thời gian để thiết kế từ đầu đối với các bộ phận trượt dẫn hướng tuyến tính.

Đây là bàn trượt vít me có thể chịu tải lớn, chính xác, hoạt động được với tốc độ cao, khả năng ứng dụng và tuỳ biến cao.  Bộ sản phẩm được thiết kế bao gồm các linh kiện cơ khí: Khung nhôm định hình, gối đỡ trục, bạc đạn công nghiệp, trục vít me bi, thanh thanh ray dẫn hướng, khớp nối trục. Ngoài ra các chi tiết khác được gia công CNC

cấu tạo vít me bi
chi tiết gia công cnc
gia công cơ cấu trượt vit me TLM150S

Đặc điểm kỹ thuật

  1. Động cơ bước thường được sử dụng là loại 57, 86 hoặc tay quay thủ công
  2. Ray trượt 20 cỡ lớn và block đôi trên mỗi bên
  3. Vít me bi công nghiệp SFU16 (đường kính trục vít me l16mm)
  4. Các chi tiết gá đặt, trượt được gia công CNC và xử lý bề mặt
  5. Bạn đạn ở các gối đỡ trục chịu được tải lớn
  6. Khớp nối trục mềm chịu tải lớn

Bản vẽ bàn trượt vít me TLM150-S



Bàn trượt vít me có vỏ cover

Ứng dụng module TLM150-S

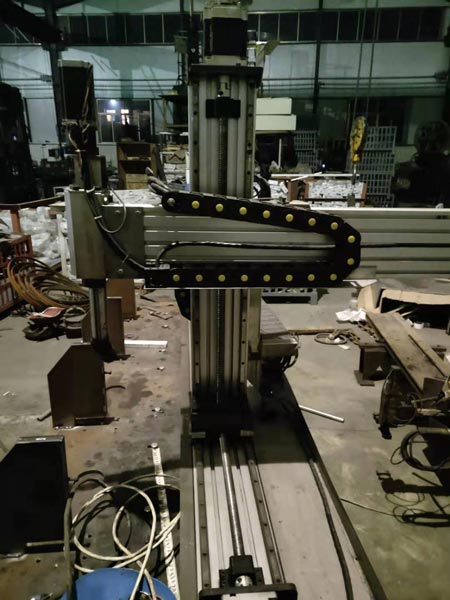

Trục Z máy CNC

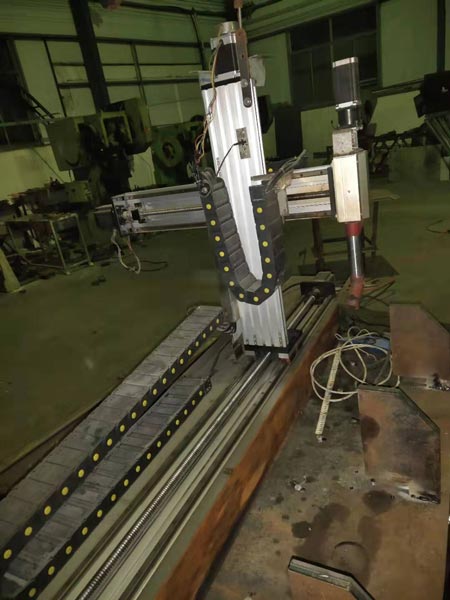

Trục máy gia công
cơ cấu trượt lắp cho máy mài đai
cơ cấu trượt lắp cho máy mài đai
