Trục dẫn hướng dây đai TLM80B (Cơ cấu trượt tốc độ cao)

Thương hiệu: TAPUS (Việt Nam)

Danh mục: Cơ cấu máy

2.680.000₫

  • Hành trình di chuyển lên đến 2 mét
  • Cơ cấu chấp hành tốc độ cao
  • Phù hợp với động cơ bước và servo
  • Kéo tải lớn
(Available)
Số lượng

Mã sản phẩm: TLM80-R

Cơ cấu trượt dây dai răng - buly

Trục dẫn hướng TLM80B sử dụng bộ truyền dây đai răng - puly răng, dẫn hướng bằng con trượt vuông chạy trên 1 cặp ray trượt, các chi tiết chịu tải và gối đỡ hoàn toàn bằng vật hợp kim nhôm (được gia công CNC). Những đặc này giúp cơ cấu trượt chịu được tải lớn, tốc độ cao, chạy êm, mượt. Phù hợp với rất nhiều cơ cấu chấp hành tự động hoá.

cơ cấu trượt TLM80-S

Dây đai được kéo bằng động cơ hoặc động cơ servo, ngoài ra người thiết kế có thể tích hợp thêm các cảm biến vị trí sản phẩm, để phù hợp cho một số mục đích đọc tín hiệu và phản hồi về bộ điều khiển. Phần đế được làm bằng nhôm định hình 80. Tổng thể sản phẩm rất nhẹ nhưng chịu được tải lớn (tăng khả năng ứng dụng trong sản xuất lên rất nhiều lần)

Với đặc điểm sử dụng bộ truyền đai. TLM80B không bị giới hạn hành trình như loại sử dụng vít me truyền động. Tuổi thọ sản phẩm cao. Ngoài ra trong suốt một thời gian hoạt động dài, dây đai có thể bị dãn ra, hoàn toàn có thể tự căng đai hoặc thay thế dây đai răng khác.

Con trượt của cơ cấu trượt TLM80B
Bộ phận gá động cơ

Thông số kỹ thuật

Xuất xứViệt Nam
Mã sản phẩmTLM80B
Vật liệuNhôm hợp kim
Gia côngCNC
Truyền độngBộ truyền đai răng và pulley
Dẫn hướngRay trượt
Động cơ kéo tảiSize 57, 60, 86 (Động cơ bước, động cơ servo)
Hành trình100mm - 2000mm
Khả năng kéo tải20kg



bản vẽ TLM80B

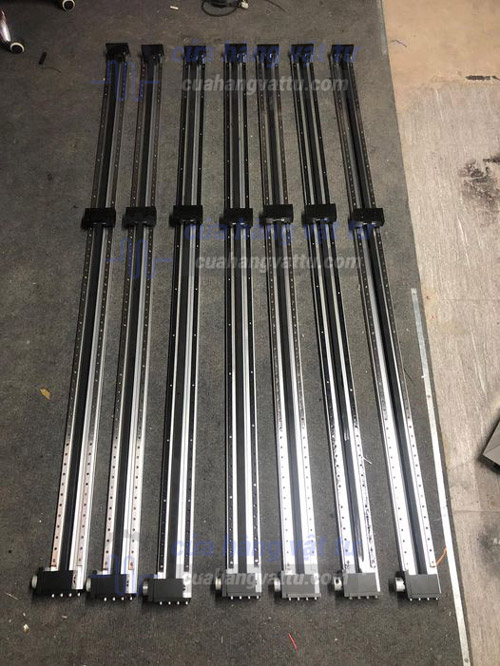

cơ cấu trượt TLM80B - bộ truyền dây đai pulley
Hình ảnh thực tế sản phẩm sau khi gia công

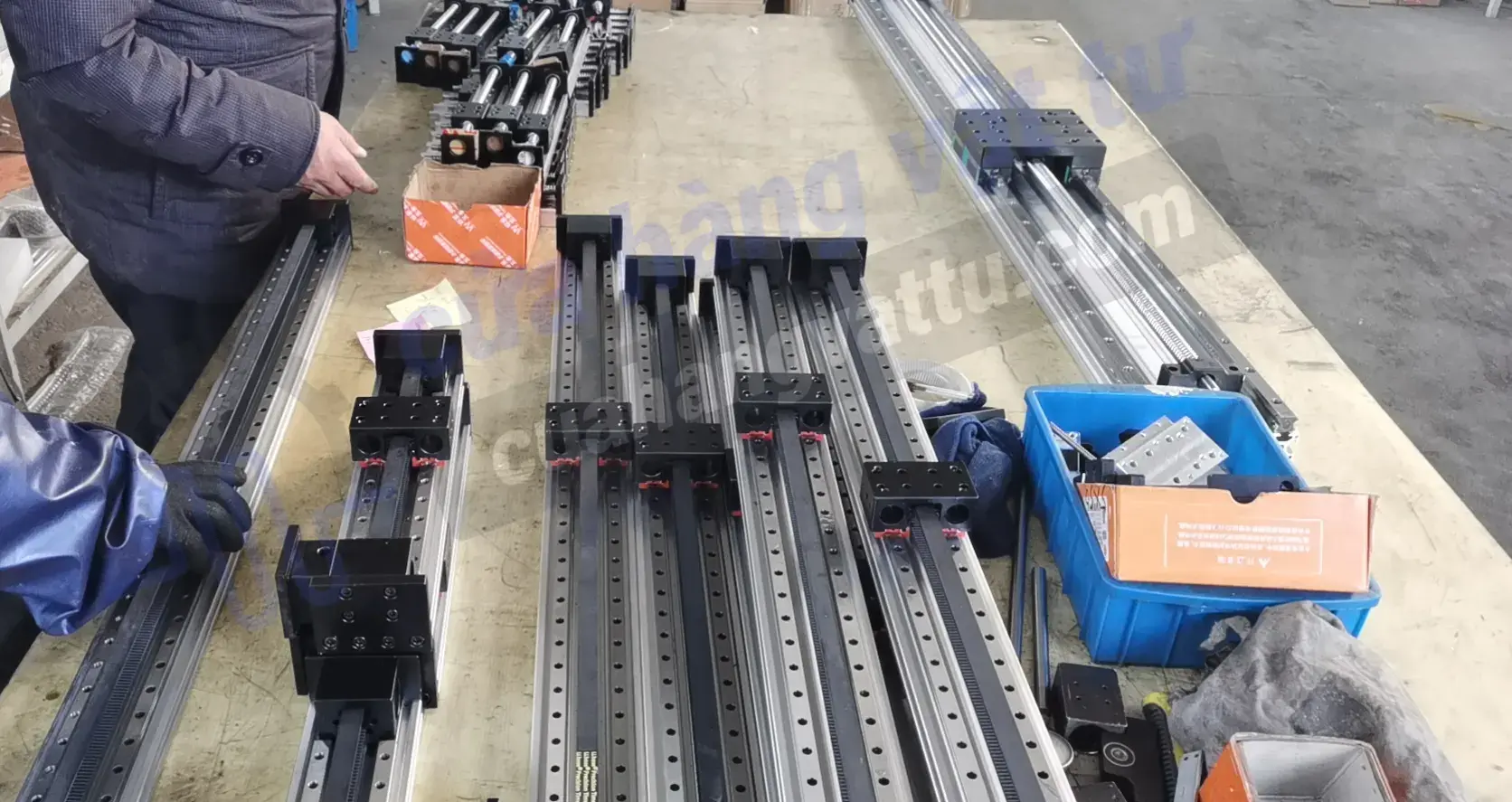

cơ cấu trượt đai TLM80B
