Trục vít me TLM40-S (Ray trượt, vít me bi)

Quà tặng

Mã: ME-MS-16846 Danh mục: Thương hiệu:

1.660.000

  • Trục trượt vít me dẫn hướng TLM40-S
  • Khách hàng có thể lựa chọn dạng sử dụng cho động cơ hoặc sử dụng cho tay quay thủ công
  • Ứng dụng: hệ thống tự động, máy công cụ, dây chuyền sản xuất tự động

Lưu ý: Giá hiện tại bên dưới là cho hành trình 100mm, nếu muốn hành trình lớn hơn thì công thêm 185.000 VNĐ cho mỗi 100mm

Lưu ý: Sản phẩm chưa bao gồm động cơ (nếu muốn được lắp động cơ hoàn chỉnh vui lòng liên hệ)

Liên hệ với Cửa Hàng Vật Tư

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Trục vít me TLM40-S (Ray trượt, vít me bi)

Mã: ME-MS-16846 Danh mục: Thương hiệu:

1.660.000

  • Trục trượt vít me dẫn hướng TLM40-S
  • Khách hàng có thể lựa chọn dạng sử dụng cho động cơ hoặc sử dụng cho tay quay thủ công
  • Ứng dụng: hệ thống tự động, máy công cụ, dây chuyền sản xuất tự động

Lưu ý: Giá hiện tại bên dưới là cho hành trình 100mm, nếu muốn hành trình lớn hơn thì công thêm 185.000 VNĐ cho mỗi 100mm

Lưu ý: Sản phẩm chưa bao gồm động cơ (nếu muốn được lắp động cơ hoàn chỉnh vui lòng liên hệ)

Liên hệ với Cửa Hàng Vật Tư

Thắc mắc về sản phẩm?

Nếu bạn cần hỗ trợ gì về sản phẩm này bạn có thể bình luận trực tiếp ở bên dưới. Nhân viên tư vấn sẽ trả lời tất cả các câu hỏi của bạn.

Model TLM40-S
Vật liệu Nhôm, thép
Gia công chi tiết CNC
Xử lý bề mặt Anode
Hành trình 100mm – 1200mm
Truyền động Vít me bi (Đường kính 16mm,  bước 05mm)
Dẫn hướng Ray trượt
Chịu tải Đứng: 15kg | Ngang: 35kg
Thiết bị tạo momen Động cơ bước 57 hoặc 42 , tay quay thủ công

Trục vít me dẫn hướng chính xác

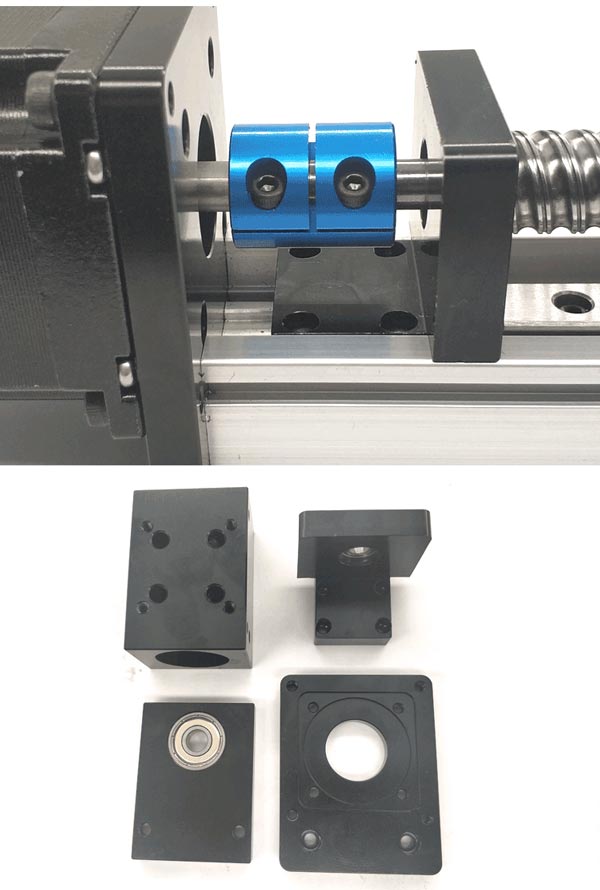

Bộ cơ cấu dẫn hướng TLM40-S được thiết kế sẵng nhằm mục đích sử dụng vào các truyền động tịnh tiến của máy (Chuyển động theo các trục X, Y, Z,… trên các loại máy móc). Bộ cơ cấu bao gồm: Động cơ bước 57 – tay quay thủ công, vít me bi, khớp nối mềm, ray trượt, thanh nhôm định hình.

cơ cấu dẫn hướng

Việc làm sẵn bộ cơ cấu này giúp người thiết kế không phải tốn nhiều thời gian để tính toán, thiết kế, lựa chọn vật tư lại mà thay vào đó chỉ cần sử dụng tất cả những thông số kỹ thuật trên bộ sản phẩm này (Vì mọi thứ đã được tính toán). Sử dụng bộ truyền vít me – đai ốc và ray trượt dẫn hướng giúp đảm bảo được cơ cấu chuyển động với độ chính xác cao, mượt, êm, không gây nhiều tiếng ồn trong quá trình hoạt động

cơ cấu dẫn hướng

trục vít me TLM40
trục vít me TLM40

Đặc điểm kỹ thuật

  • Sử dụng vít me vi và ray trượt
  • Chi tiết gia công CNC chính xác
  • Kết cấu khung nhôm đặt biệt (chịu lực lớn)
  • Tương tích với động cơ và tay quay thủ công
  • Thiết kế để dùng cho công nghiệp
  • Quá trình lắp ráp được canh chỉnh để giảm sai số
Bản vẽ TLM40-S (Hành trình 100mm)
Bản vẽ TLM40-S (Hành trình 100mm)



cơ cấu dẫn hướng

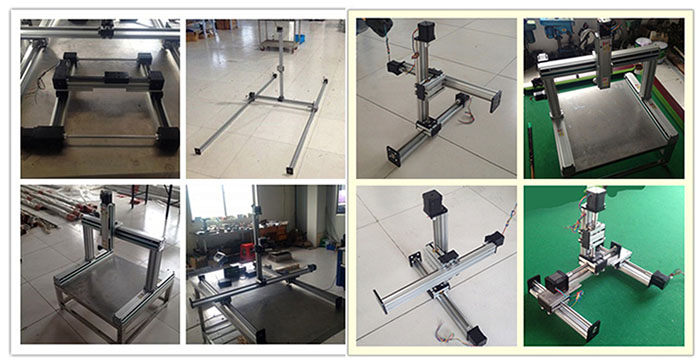

Ứng dụng trong thực tế

Model TLM40-S
Vật liệu Nhôm, thép
Gia công chi tiết CNC
Xử lý bề mặt Anode
Hành trình 100mm – 1200mm
Truyền động Vít me bi (Đường kính 16mm,  bước 05mm)
Dẫn hướng Ray trượt
Chịu tải Đứng: 15kg | Ngang: 35kg
Thiết bị tạo momen Động cơ bước 57 hoặc 42 , tay quay thủ công

Trục vít me dẫn hướng chính xác

Bộ cơ cấu dẫn hướng TLM40-S được thiết kế sẵng nhằm mục đích sử dụng vào các truyền động tịnh tiến của máy (Chuyển động theo các trục X, Y, Z,… trên các loại máy móc). Bộ cơ cấu bao gồm: Động cơ bước 57 – tay quay thủ công, vít me bi, khớp nối mềm, ray trượt, thanh nhôm định hình.

cơ cấu dẫn hướng

Việc làm sẵn bộ cơ cấu này giúp người thiết kế không phải tốn nhiều thời gian để tính toán, thiết kế, lựa chọn vật tư lại mà thay vào đó chỉ cần sử dụng tất cả những thông số kỹ thuật trên bộ sản phẩm này (Vì mọi thứ đã được tính toán). Sử dụng bộ truyền vít me – đai ốc và ray trượt dẫn hướng giúp đảm bảo được cơ cấu chuyển động với độ chính xác cao, mượt, êm, không gây nhiều tiếng ồn trong quá trình hoạt động

cơ cấu dẫn hướng

trục vít me TLM40
trục vít me TLM40

Đặc điểm kỹ thuật

  • Sử dụng vít me vi và ray trượt
  • Chi tiết gia công CNC chính xác
  • Kết cấu khung nhôm đặt biệt (chịu lực lớn)
  • Tương tích với động cơ và tay quay thủ công
  • Thiết kế để dùng cho công nghiệp
  • Quá trình lắp ráp được canh chỉnh để giảm sai số
Bản vẽ TLM40-S (Hành trình 100mm)
Bản vẽ TLM40-S (Hành trình 100mm)



cơ cấu dẫn hướng
Ứng dụng trong thực tế
