Bàn trượt vít me 2 chiều rãnh đuôi én - mang cá

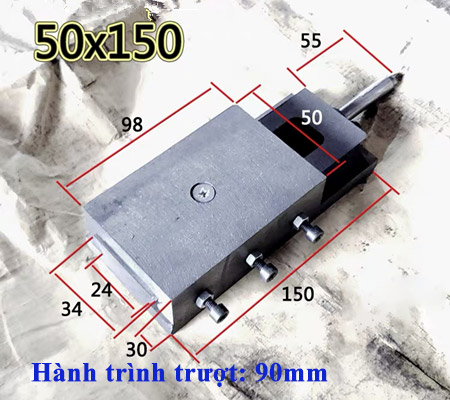

Bàn trượt vít me rãnh mang cá

Bàn trượt vít me 2 chiều được chế tạo sẵn (module), phụ vụ cho nhu cầu thiết kế máy hoặc cải tiến máy móc trong sản xuất. Với việc chế tạo sẵn, người thợ chỉ việc khoan lỗ, taro ren để lắp ráp lên máy. Giảm sai số, giảm thời gian khi không phải thiết kế từ đầu. Kế cấu cơ khí bao gồm rãnh trượt mang cá và truyền động vít me rất quen thuộc và dễ sử dụng. Bàn trượt được đúc nguyên khối từ vật liệu gang nên chịu được tải trọng rất lớn.

Với hành trình di chuyển nhỏ, phù hợp khi lắp trực tiếp các đầu máy gia công, module cắt gọt, động cơ. Hành trình trượt 2 chiều giúp dễ dàng thay đổi khoảng cách hoặc điều chỉnh kích thước, độ căn dây đai - dây curoa.

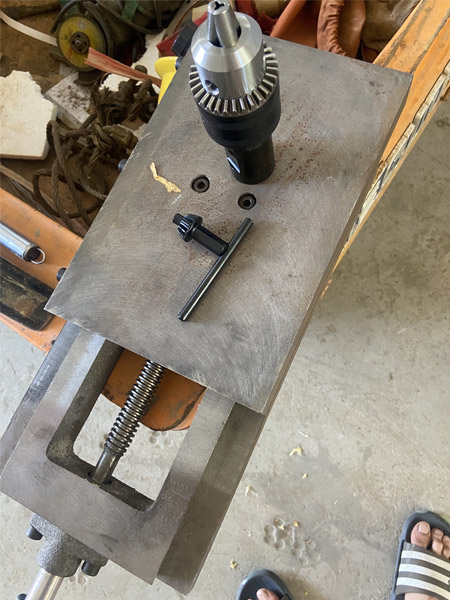

Bàn trượt mang cá dạng đứng

Bàn trượt 2 chiều hoắc 3 chiều

Có thể ghép các trục bàn trượt mang cá đơn để tạo thành bàn trượt 2 chiều hoặc 3 chiều. Người sử dụng có thể gia công lỗ cho phù hợp để lăp ghép nhiều bộ đơn.

Đặc điểm kỹ thuật

1. Có thể tháo ra để khoan lỗ - taro ren theo thiết kế
2. Có thể mài thêm bề mặt để tăng độ phẳng trong các ứng dụng cơ khí chính xác
3. Có thể khoá cứng bàn trượt - cố định một vị trí
4. Truyền động vít me - điều chỉnh chính xác vị trị thông qua bước vít me
5. Có thể kết hợp nhiều bộ để tạo thành các hệ 2 trục, 3 trục, 4 trục

Ứng dụng của bàn trượt vít me rãnh mang cá

Bàn trượt này được sử dụng rất nhiều trong chế tạo máy, mở rộng chức năng của máy. Sử dụng trên các loại máy công cụ, bàn làm nguội. Ngoài ra, còn được sử dụng để thay đổi vị trí - khoảng cách của các cụm cơ cấu, động cơ trong một số dây chuyền sản xuất (Thay đổi vị trí để phù hợp với từng kích thước phôi hoặc sản phẩm). Với khả năng chịu tải lớn, vít me bước nhỏ, điều chỉnh bằng tay nên loại bàn trượt mang cá này được sử dụng rất nhiều trong việc chế tạo máy.
